一种易清理的胶囊抛光机的制作方法

本实用新型涉及胶囊设备的技术领域，具体涉及一种易清理的胶囊抛光机。

背景技术：

胶囊抛光机是胶囊、片剂专用抛光设备，能除去胶囊及片剂表面上的粉尘，提高表面光洁度，适合于各种胶囊及片剂生产。目前有的胶囊抛光机高度是固定不可调节的，因此具有一定的局限性。有的抛光机是整体不可拆卸的，不利于其维修保养而且结构复杂比较占用大的空间，而有些抛光机的使用成本较高。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种易清理的胶囊抛光机，方便生活中的使用，增加使用的安全性。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种易清理的胶囊抛光机，包括底座、工作台、密封筒和抛光筒，所述底座上设有支撑柱，所述支撑柱内设有伸缩杆，所述支撑柱侧面设有调节旋钮，所述工作台安装在伸缩杆顶部，所述密封筒设置在工作台上面，所述密封筒内部安装有电机，所述密封筒外侧设有控制器，所述工作台上设有抛光筒安装支架，所述抛光筒安装在抛光筒安装支架上，所述抛光筒内部中间设有旋转轴，所述旋转轴的中心线与抛光筒的中心线重合，所述抛光筒可分为第一抛光筒和第二抛光筒，所述第一抛光筒与第二抛光筒为可拆卸连接，所述旋转轴通过联轴器与电机的转轴连接，所述控制器与电机电性连。

优选的，所述抛光筒安装支架可分为第一安装支架和第二安装支架，所述第一安装支架比第二安装支架要高。

优选的，所述抛光筒上端设有进料斗，所述抛光筒下部设有下料口。

优选的，所述旋转轴上设有若干个毛刷，所述毛刷在旋转轴上为螺旋设置。

优选的，所述底座的底部设有四个万向脚轮。

本实用新型所达到的有益效果是：本实用新型抛光筒可拆分式设计，不仅便于清洗抛光筒内部的灰尘和杂质，而且便于对胶囊抛光机的保养以及对旧毛刷的更换，同时，高度可调设计，使人们可以根据需要调节胶囊抛光机的高度，便于人们使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种易清理的胶囊抛光机结构示意图；

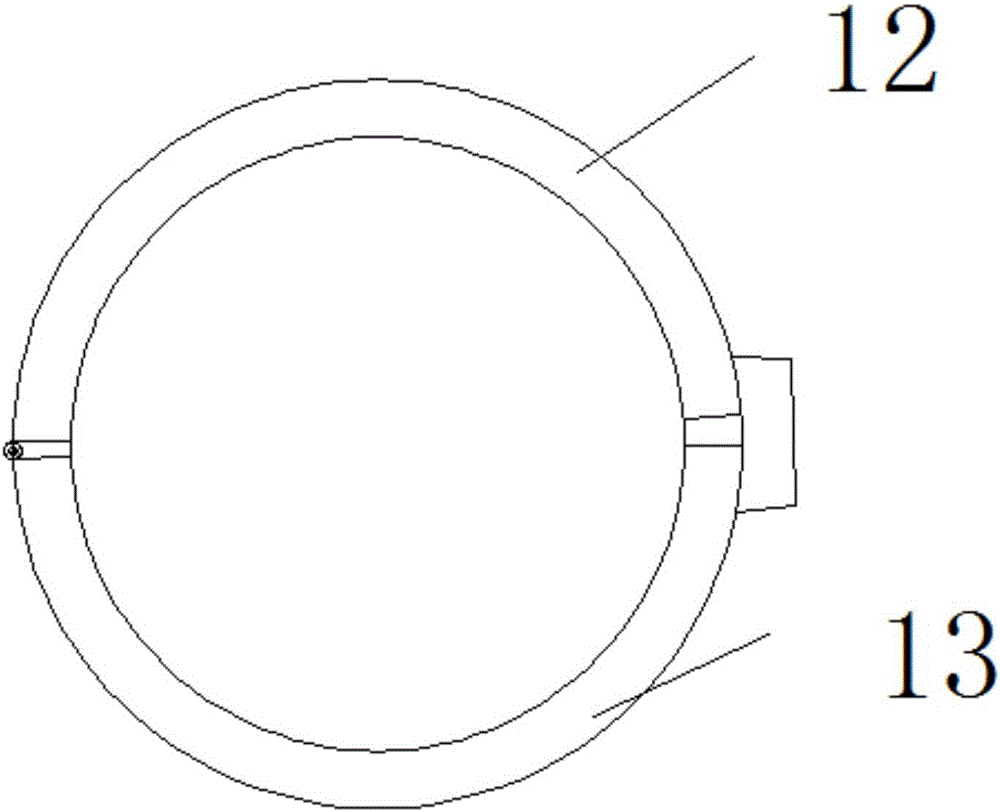

图2是抛光筒的截面图；

图中：1、底座；2、工作台；3、密封筒；4、抛光筒；5、支撑柱；6、伸缩杆；7、调节旋钮；8、电机；9、控制器；10、抛光筒安装支架；11、旋转轴；12、第一抛光筒；13、第二抛光筒；14、第一安装支架；15、第二安装支架；16、进料斗；17、下料口；18毛刷；19、万向脚轮。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示，本实施例的一种易清理的胶囊抛光机，包括底座1、工作台2、密封筒3和抛光筒4，所述底座1上设有支撑柱5，所述支撑柱5内设有伸缩杆6，所述支撑柱5侧面设有调节旋钮7，所述工作台2安装在伸缩杆6顶部，所述密封筒3设置在工作台2上面，所述密封筒3内部安装有电机8，所述密封筒3外侧设有控制器9，所述工作台2上设有抛光筒安装支架10，所述抛光筒4安装在抛光筒安装支架10上，所述抛光筒4内部中间设有旋转轴11，所述旋转轴11的中心线与抛光筒4的中心线重合，所述抛光筒4可分为第一抛光筒12和第二抛光筒13，所述第一抛光筒12与第二抛光筒13为可拆卸连接，所述旋转轴11通过联轴器与电机8的转轴连接，所述控制器9与电机8电性连接。

所述抛光筒安装支架10可分为第一安装支架14和第二安装支架15，所述第一安装支架14比第二安装支架15要高，有利于胶囊在抛光完成后顺利地从下料口17排出，不易产生堆积，保证生产的正常进行，所述抛光筒4上端设有进料斗16，所述抛光筒4下部设有下料口17，所述旋转轴11上设有若干个毛刷18，所述毛刷18在旋转轴11上为螺旋设置，更好的对胶囊进行清理，所述底座1的底部设有四个万向脚轮19，方便移动。

需要说明的是，本实用新型一种易清理的胶囊抛光机使用时，将需要抛光的胶囊倒进进料斗16，进入抛光筒4中，通过控制器9启动电机8，旋转轴11在电机8的带动下转动，从而带动毛刷18旋转，在毛刷18和抛光筒4的内壁的不断摩擦下，使胶囊壳外表抛光，被抛光的胶囊从下料口17排出。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
