一种冷却铸件的承托架的制作方法

本实用新型涉及一种承托架，更确切地说，是一种冷却铸件的承托架。

背景技术：

随着我国综合国力的不断增强，以农业起家的中国也在不断地发展工业，国家对于工业发展的重视程度也在不断提升，中国的工业水平正在向世界先进水平大步追赶。工业制造高效化离不开模具，模具制造也是当前的一个热门行业，类似于古代铸剑一般，需要打造胚胎，烧制成型后要用夹具夹出过水冷却，或进行细致的打磨，打磨时需要将模具放置平稳，固定住，这样才能保证打磨精度，不会损坏模具胚胎。

目前在打磨过程中一般都是直接放在桌面上，不但不方便固定铸件胚胎，打磨过程中容易出现移动，需要不断变动模具胚胎的位置，不方便打磨与修缮。工人在打磨时候，不能够完整的观察整个固件的整体打磨情况，需要翻转铸件以观察打磨情况，费事费力。该种新型承托架，底部镂空，结构全部为活动连接，可以根据铸件大小改变部件之间的距离，实现完美承托，紧密固定，同时该种承托架的架构方便工人在打磨时候不需要对铸件进行翻转，即可完整观察整个铸件胚胎的打磨情况，减少出现打磨不均匀的情况，使打磨耗时更少，该种承托架全部为活动连接，不实用工具即可完成安装拆卸，方便携带，出现损坏，只需要更换相应部件即可，维修成本低。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种冷却铸件的承托架。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种冷却铸件的承托架，包包括底座以及安装在所述底座上的支撑杆；所述底座上设置有第一固定孔；所述支撑杆上设置有横杆；所述横杆上设置有第二固定孔；所述横杆与支撑臂为活动连接；所述支撑臂上安装有卡扣；所述横杆上安装旋转档杆。

优选的，所述旋转档杆上设置有齿扣。

优选的，所述底座两端对称设置有两个支撑杆。

优选的，所述第二固定孔位于横杆的中部。

本实用新型的一种冷却铸件的承托架具有以下优点：本实用新型结构简单、成本低，实用性强，通过支撑臂支撑铸件的重量，支撑进行承托固件，旋转档杆以及齿扣可以进行固定，同时支撑臂上的卡扣也可对铸件进行固定，防止脱落，支撑臂与底座之间通过第一固定孔连接，为活动连接，支撑臂与横杆之间也为活动连接，可以调整角度，可调角度为0~180°，旋转档杆与横杆之间为活动连接，方便调整大小，以适应不同铸件，适用范围更广，底座上两端安装有相对称的两个支撑杆，横杆两端同对称个安装有一个支撑臂，受力更加均匀，能够承受更重的铸件，整个承托架在不借助工具的情况下可以拆解或者安装，方便携带，而且便于清洁维修，整个承托架部件之间基本为活动连接，若出现部件损坏，直接拆解更换相应部件即可，省事省力，也节约了维修成本。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的整体结构示意图；

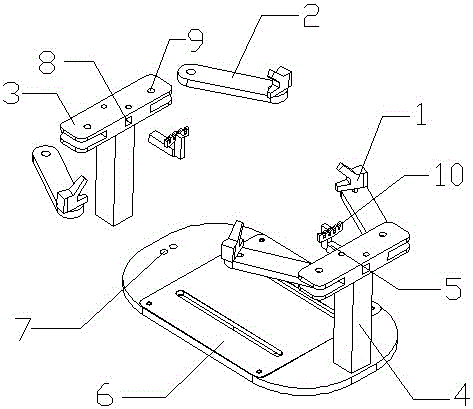

图2为本实用新型的整体结构爆炸图；

图中：1、卡扣，2、支撑臂，3、横杆，4、支撑杆，5、旋转档杆，6、底座，7、第一固定孔，8、第二固定孔，9、第三固定孔，10、齿扣。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1-2所示，一种冷却铸件的承托架，包括底座6以及安装在所述底座6上的支撑杆4，底座6上设置有第一固定孔7，支撑杆4上设置有横杆3，横杆3上设置有第二固定孔8，横杆3与支撑臂2为活动连接，支撑臂2上安装有卡扣1，横杆3上安装5旋转档杆5。

作为本实用新型的一种技术优化方案，旋转档杆5上设置有齿扣10，便于固定铸件。

作为本实用新型的一种技术优化方案，底座6两端对称设置有两个支撑杆4，支撑柱受力更加均匀，能够承受更重的铸件。

作为本实用新型的一种技术优化方案，第二固定孔8位于横杆3的中部，齿扣10可调范围增大，承托铸件更加稳固。

本实用新型在使用时，先将底座6平稳放置，将两侧支撑杆4安装在底座6相应位置，若需要固定位置使用，也可以通过第一固定孔7将其固定在地上，或其他平整表面，然后将旋转档杆5通过第二固定孔8安装在横杆3上，横杆3与支撑杆4之间为焊接，最后将支撑臂2安装在横杆3两侧相应位置，将卡扣10安装在卡扣1末端，调整支撑臂2的角度，调整旋转档杆5角度，以适应不同大小不同形状的铸件，使承托更加稳定。

本实用新型的有益效果是：本实用新型结构简单、成本低，实用性强，通过支撑臂支撑铸件的重量，支撑进行承托固件，旋转档杆以及齿扣可以进行固定，同时支撑臂上的卡扣也可对铸件进行固定，防止脱落，支撑臂与底座之间通过第一固定孔连接，为活动连接，支撑臂与横杆之间也为活动连接，可以调整角度，可调角度为0~180°，旋转档杆与横杆之间为活动连接，方便调整大小，以适应不同铸件，适用范围更广，底座上两端安装有相对称的两个支撑杆，横杆两端同对称个安装有一个支撑臂，受力更加均匀，能够承受更重的铸件，整个承托架在不借助工具的情况下可以拆解或者安装，方便携带，而且便于清洁维修，整个承托架部件之间基本为活动连接，若出现部件损坏，直接更换拆解相应部件进行更换即可，省事省力，也节约了维修成本。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
