一种配件除毛刺设备的制作方法

本发明创造涉及汽车配件生产技术领域，尤其涉及一种配件除毛刺设备。

背景技术：

在已公布的专利号为：cn205915102u的对比文件，其中提到的自动去毛刺装置，这种装置可实现去钢板切边位置毛刺的效果，但是汽车使用的钢板在打孔时，钢板的背面也会出现毛刺，这种装置就无法对钻孔位置的毛刺进行去除了。

发明创造内容

本发明创造的目的是为了解决现有技术中存在的缺点，而提出的一种配件除毛刺设备。

为了实现上述目的，本发明创造采用了如下技术方案：

一种配件除毛刺设备，包括竖直设置的气缸，所述气缸的输出轴固定安装有水平设置的安装箱，所述安装箱的底端内壁上滑动安装有两个第一滑动块，且安装箱的内部转动安装有水平设置的螺纹杆，所述安装箱的一侧外壁上固定安装有旋转电机，所述螺纹杆的一端与旋转电机的输出轴固定连接，且螺纹杆的另一端与安装箱的内壁转动连接，所述第一滑动块上开设有螺纹孔，所述螺纹杆通过螺纹孔贯穿两个第一滑动块，第一滑动块的顶端固定安装有连接杆，安装箱的顶端开设有两个矩形开口，所述连接杆的顶端通过矩形开口延伸至安装箱的外部，且连接杆的顶端固定连接有夹持块，所述安装箱的正上方设有安装架，所述安装架的底端固定安装有两根竖直设置的固定杆，所述固定杆的底端固定连接有水平设置的滑轨，所述滑轨上滑动安装有第二滑动块，两个所述第二滑动块的底端固定安装有一根水平设置的安装条，所述安装条的底端固定安装有推杆电机，且安装条的底端滑动安装有第三滑动块，所述推杆电机的输出轴与第三滑动块的一侧固定连接，且第三滑动块的底端安装有磨轮。

优选的，所述气缸的两侧均设有竖直设置的固定杆，所述固定杆的顶端开设有导向槽，所述导向槽内滑动安装有导向杆，所述导向杆的顶端与安装箱的底端固定连接。

优选的，两个所述夹持块相靠经的一侧均固定连接有弹簧，所述弹簧的一端固定连接有竖直设置的夹持板。

优选的，所述推杆电机水平安装于安装条的底端，且安装条的顶端固定安装有固定块，所述固定块的一侧固定连接有水平设置的推拉杆。

优选的，所述螺纹杆的一半设有顺时针螺纹，且螺纹杆的另一半设有逆时针螺纹。

本发明创造的有益效果是：通过螺纹杆、旋转电机和第一滑动块的配合达到了自动将汽车用钢板夹持住的效果，汽车用钢板的安装和拆卸均很简单；通过推拉杆和推杆电机来调节磨轮的水平位置，通过气缸来调节汽车用钢板的高度，使得磨轮可以打磨到汽车用钢板任意位置毛刺，使用更加方便，本发明创造结构巧妙，使用方便，可自动完成对汽车用钢板的夹持，且可打磨到汽车用钢板表面任意位置钻孔产生的毛刺。

附图说明

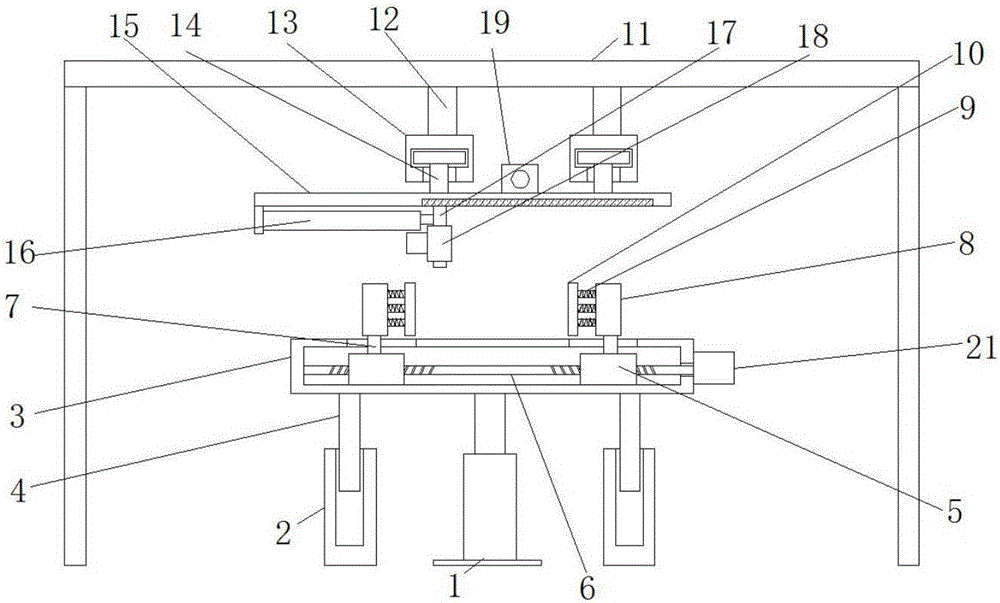

图1为本发明创造提出的一种配件除毛刺设备的主视角剖视图；

图2为本发明创造提出的一种配件除毛刺设备的滑轨侧视图。

图中：1气缸、2固定杆、3安装箱、4导向杆、5第一滑动块、6螺纹杆、7连接杆、8夹持块、9弹簧、10夹持板、11安装架、12固定杆、13滑轨、14第二滑动块、15安装条、16推杆电机、17第三滑动块、18磨轮、19固定块、20推拉杆、21旋转电机。

具体实施方式

下面将结合本发明创造实施例中的附图，对本发明创造实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明创造一部分实施例，而不是全部的实施例。

参照图1-2，一种配件除毛刺设备，包括竖直设置的气缸1，气缸1的输出轴固定安装有水平设置的安装箱3，安装箱3的底端内壁上滑动安装有两个第一滑动块5，且安装箱3的内部转动安装有水平设置的螺纹杆6，安装箱3的一侧外壁上固定安装有旋转电机21，螺纹杆6的一端与旋转电机21的输出轴固定连接，且螺纹杆6的另一端与安装箱3的内壁转动连接，第一滑动块5上开设有螺纹孔，螺纹杆6通过螺纹孔贯穿两个第一滑动块5，第一滑动块5的顶端固定安装有连接杆7，安装箱3的顶端开设有两个矩形开口，连接杆7的顶端通过矩形开口延伸至安装箱3的外部，且连接杆7的顶端固定连接有夹持块8，安装箱3的正上方设有安装架11，安装架11的底端固定安装有两根竖直设置的固定杆12，固定杆12的底端固定连接有水平设置的滑轨13，滑轨13上滑动安装有第二滑动块14，两个第二滑动块14的底端固定安装有一根水平设置的安装条15，安装条15的底端固定安装有推杆电机16，且安装条15的底端滑动安装有第三滑动块17，推杆电机16的输出轴与第三滑动块17的一侧固定连接，且第三滑动块17的底端安装有磨轮18。

本实施例中，将汽车用钢板放在两个夹持板10之间，启动旋转电机21,旋转电机21带动螺纹杆6转动，由于螺纹杆6的一半设有顺时针螺纹，螺纹杆6的另一半设有逆时针螺纹，螺纹杆6带动两个第一滑动块5相向运动，并带动两个夹持板10将汽车用钢板夹紧，气缸1的伸缩调整钢板与磨轮18之间的距离，固定杆2与导向杆4的配合起到了导向作用，使得安装箱3的升降更加稳定，通过推杆电机16的伸缩以及通过手动推拉推拉杆20来调整磨轮18的水平位置，使得磨轮18对准钻孔毛刺位置，磨轮18将毛刺去除。

以上所述，仅为本发明创造较佳的具体实施方式，但本发明创造的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明创造揭露的技术范围内，根据本发明创造的技术方案及其发明创造构思加以等同替换或改变，都应涵盖在本发明创造的保护范围之内。

技术特征：

技术总结
本发明创造公开了一种配件除毛刺设备，包括竖直设置的气缸，所述气缸的输出轴固定安装有水平设置的安装箱，所述安装箱的底端内壁上滑动安装有两个第一滑动块，且安装箱的内部转动安装有水平设置的螺纹杆，所述安装箱的一侧外壁上固定安装有旋转电机，所述螺纹杆的一端与旋转电机的输出轴固定连接，且螺纹杆的另一端与安装箱的内壁转动连接，所述第一滑动块上开设有螺纹孔，所述螺纹杆通过螺纹孔贯穿两个第一滑动块，第一滑动块的顶端固定安装有连接杆，安装箱的顶端开设有两个矩形开口。本发明创造结构巧妙，使用方便，可自动完成对汽车用钢板的夹持，且可打磨到汽车用钢板表面任意位置钻孔产生的毛刺。
