一种多功能玉石的打磨笔的制作方法

本实用新型涉及打磨笔技术领域，具体为一种多功能玉石的打磨笔。

背景技术：

打磨笔是玉石雕刻用非常常见的手持式打磨工具，一般多以电动为驱动源，分为有刷和无刷马达作为驱动源。由于玉石的质地很坚硬，玉石打磨机的速度须在30000转/分钟以上，功率65W以上才比较适宜，好的打磨工具必须具备高的同心度(0.02MM以内)、良好的平衡度(8毫克以内)，装卸磨头方便、快速。优质的机器转速流畅、声音柔和、温度低，带有吸尘功能，速度显示窗口，以方便速度选择，最好还具备速度巡航定速，这样工作起来非常容易控制和选择速度，大大降低了工作强度和。由于打磨时会产生很多粉尘，粉尘会严重影响人体健康，建议选择使用JSDA的JD9500带吸尘功能的打磨机，工作中的粉尘会随时抽走，有效保护操作者身体健康。

但是，现有的打磨笔本身并不具备有移动电源，在使用该种现有的打磨笔时，需要先找到电源才能够让其运作，这样不但增加了不必要的操作程序和制成时间，还让现有的打磨笔在未来不能够得到更多人们的认可，而且现有的打磨笔在长期使用后很容易被空气氧化，需要通过后期工作人员对其进行修复才能够继续使用，这样不但增加了工作人员的压力和负担，还让现有的打磨笔在如今的市场上不能够长久的立足。

所以，如何设计一种多功能玉石的打磨笔，成为我们当前要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种多功能玉石的打磨笔，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能玉石的打磨笔，包括打磨笔主体，所述打磨笔主体的一侧安装有坚硬材料制成的打磨笔笔尾，所述打磨笔笔尾的侧面安装有打磨笔开关和电池指示灯，所述打磨笔笔尾的一侧设有充电口，且所述充电口嵌入设置于所述打磨笔笔尾中，所述打磨笔笔尾的一侧安装有防腐蚀材料制成的旋转器和笔身，且所述笔身和所述旋转器均呈圆柱状，所述打磨笔笔尾与所述笔身通过所述旋转器活动连接，所述笔身的一侧设有不锈钢材料制成的卡扣，所述卡扣与所述笔身紧密焊接，所述笔身的侧面安装有散热口，所述散热口的外表面设有网状分布的孔洞，所述笔身的底端安装有连接器，所述连接器呈圆柱状，且所述连接器与所述笔身紧密焊接，所述连接器的一侧安装有打磨头固定器开关和打磨头固定器，所述打磨头固定器与所述连接器通过所述打磨头固定器开关活动连接，所述打磨头固定器的底端设有打磨头凹槽，所述打磨头凹槽嵌入设置于所述打磨头固定器中，所述笔身的内部安装有环保防腐蚀材料制成的储能电池和输送线，所述储能电池与所述电池指示灯信号连接。

进一步的，所述打磨笔主体的外表面设有一层环保坚硬材料制成的保护膜，所述保护膜与所述打磨笔主体通过黏胶固定连接。

进一步的，所述连接器的外表面设有一层环保无毒材料制成的防滑膜，所述防滑膜与所述连接器通过黏胶固定连接。

进一步的，所述笔身的内部设有坚硬材料制成的固定层，所述固定层与所述笔身紧密焊接。

进一步的，所述输送线的底端安装有防腐蚀材料制成的固定器，所述输送线与所述笔身通过所述固定器固定连接。

与现有技术相比，本实用新型的有益效果是：该种多功能玉石的打磨笔，可以通过储能电池让该种多功能玉石的打磨笔具备有移动电源，让其可以避免在使用前的一系列不必要的操作和时间，这样让该种多功能玉石的打磨笔在未来的市场上能够得到更多人们的认可，而且该种多功能玉石的打磨笔还可以通过保护膜和固定层来对该种打磨笔进行保护，让该种多功能玉石的打磨笔能够增加使用寿命，这样不但减少了工作人员的压力和负担，还让该种多功能玉石的打磨笔在如今的社会上能够长久立足。

附图说明

图1是本实用新型的整体结构示意图；

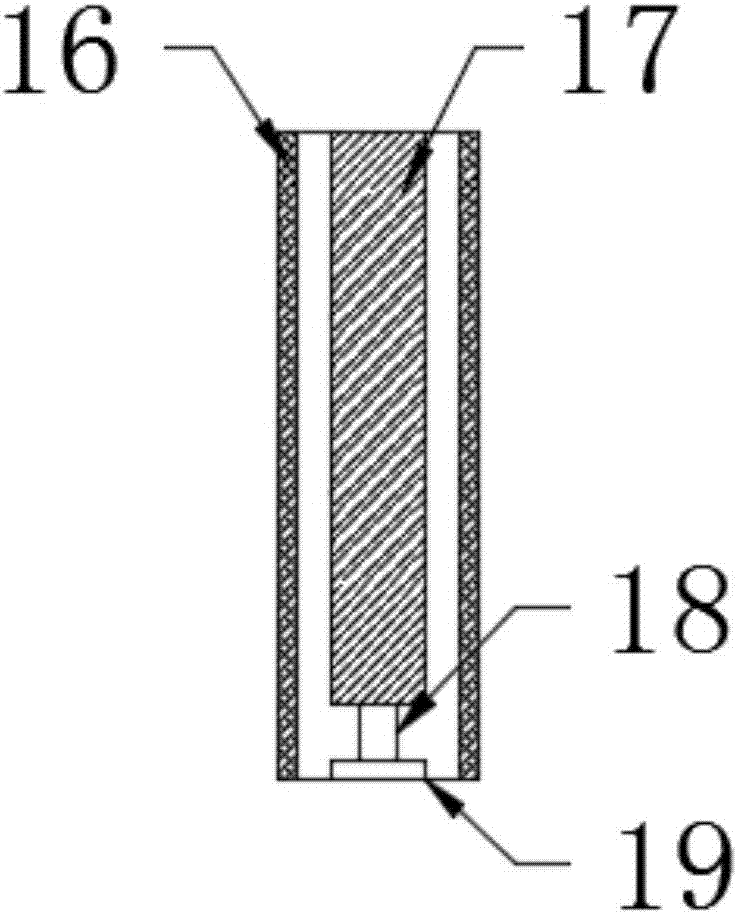

图2是本实用新型的笔身局部结构示意图；

图中：1-打磨笔主体；2-打磨笔开关；3-电池指示灯；4-打磨笔笔尾；5-充电口；6-旋转器；7-笔身；8-卡扣；9-散热口；10-保护膜；11-防滑膜；12-连接器；13-打磨头固定器开关；14-打磨头固定器；15-打磨头凹槽；16-固定层；17-储能电池；18-输送线；19-固定器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种多功能玉石的打磨笔，包括打磨笔主体1，所述打磨笔主体1的一侧安装有坚硬材料制成的打磨笔笔尾4，所述打磨笔笔尾4的侧面安装有打磨笔开关2和电池指示灯3，所述打磨笔笔尾4的一侧设有充电口5，且所述充电口5嵌入设置于所述打磨笔笔尾4中，所述打磨笔笔尾4的一侧安装有防腐蚀材料制成的旋转器6和笔身7，且所述笔身7和所述旋转器8均呈圆柱状，所述打磨笔笔尾4与所述笔身7通过所述旋转器6活动连接，所述笔身7的一侧设有不锈钢材料制成的卡扣8，所述卡扣8与所述笔身7紧密焊接，所述笔身7的侧面安装有散热口9，所述散热口9的外表面设有网状分布的孔洞，所述笔身7的底端安装有连接器12，所述连接器12呈圆柱状，且所述连接器12与所述笔身7紧密焊接，所述连接器12的一侧安装有打磨头固定器开关13和打磨头固定器14，所述打磨头固定器14与所述连接器12通过所述打磨头固定器开关13活动连接，所述打磨头固定器14的底端设有打磨头凹槽15，所述打磨头凹槽15嵌入设置于所述打磨头固定器14中，所述笔身7的内部安装有环保防腐蚀材料制成的储能电池17和输送线18，所述储能电池17与所述电池指示灯3信号连接，所述储能电池17具有储存电力的效果，所以能够让所述打磨笔主体1拥有移动电源。

进一步的，所述打磨笔主体1的外表面设有一层环保坚硬材料制成的保护膜10，所述保护膜10与所述打磨笔主体1通过黏胶固定连接，所述保护膜10具有良好的保护能力，可以更好的对打磨笔主体1进行保护。

进一步的，所述连接器12的外表面设有一层环保无毒材料制成的防滑膜11，所述防滑膜11与所述连接器12通过黏胶固定连接，由于所述防滑膜11具有防滑效果，所以能够更好的帮助工作人员牢牢的握住所述打磨笔主体1。

进一步的，所述笔身7的内部设有坚硬材料制成的固定层16，所述固定层16与所述笔身7紧密焊接，所述固定层16拥有良好的固定效果，可以更好的帮助笔身7固定其余的结构。

进一步的，所述输送线18的底端安装有防腐蚀材料制成的固定器19，所述输送线18与所述笔身7通过所述固定器19固定连接，所述输送线18能够将电力输送到打磨头上，能够更好的让打磨笔主体1正常运作。

工作原理：首先，工作人员可以通过观察电池指示灯3来观察储能电池17是否还有电力，这里要说明的是，由于电池指示灯3与储能电池17信号连接，所有工作人员就可以电池指示灯3来辨别储能电池17是否有电，若储能电池17需要补充电力时，工作人员就可以通过打磨笔笔尾4侧面的充电口5为储能电池17进行充电，假如需要更换储能电池17时，因为打磨笔笔尾4与笔身7通过旋转器6活动连接，所以工作人员就可以通过转动旋转器6将打磨笔笔尾4与笔身7进行分离并更换储能电池17，当工作人员按下打磨笔2开关，打磨笔主体1便开始运作，由于防滑膜11与连接器12通过黏胶固定连接，所以工作人员就可以通过防滑膜11牢牢的握住打磨笔主体1，当需要更换打磨头的时候，工作人员便可以按下打磨头固定器开关13，让打磨头固定器14与连接器12分离并进行更换工作。
