一种玻璃裁剪装置的制作方法

文档序号:11835236阅读:214来源:国知局
一种玻璃裁剪装置的制作方法

本实用新型涉及玻璃加工技术领域,具体为一种玻璃裁剪装置。



背景技术:

玻璃是由二氧化硅和其他化学物质熔融在一起形成的(主要生产原料为:纯碱、石灰石、石英)。在熔融时形成连续网络结构,冷却过程中粘度逐渐增大并硬化致使其结晶的硅酸盐类非金属材料。普通玻璃的化学组成是Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2等,主要成分是硅酸盐复盐,是一种无规则结构的非晶态固体。广泛应用于建筑物,用来隔风透光,属于混合物。另有混入了某些金属的氧化物或者盐类而显现出颜色的有色玻璃,和通过物理或者化学的方法制得的钢化玻璃等。有时把一些透明的塑料(如聚甲基丙烯酸甲酯)也称作有机玻璃。因为玻璃本身特殊的材料,因此在裁剪的时候存在一定的难度,全靠人工裁剪其工程也十分繁琐,耗费人力财力。



技术实现要素:

本实用新型的目的在于提供一种玻璃裁剪装置,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种玻璃裁剪装置,包括机架,所述机架上固定安装有控制面板,所述机架上固定安装有玻璃传送装置壳体,所述玻璃传送装置壳体分为两组,两组玻璃传送装置壳体相互对称设置,所述玻璃传送装置壳体的上端面嵌入安装有电动滑轨,其中电动滑轨电连接控制面板,电动滑轨内滑动卡接有固定块;

固定块的内腔中设有第一电动伸缩杆的底端,第一电动伸缩杆的底端与第二电机传动连接,第二电机和第一电动伸缩杆分别电连接控制面板,所述第一电动伸缩杆的顶端通过横向连接杆固定有安装腔,安装腔的内腔中设有第二电动伸缩杆,安装腔远离第一电动伸缩杆的侧面上设有玻璃夹板,第一电动伸缩杆电连接控制面板;

两组所述玻璃传送装置壳体的中线处通过第一电机传动连接有电锯,所述第一电机电连接控制面板。

优选的,所述玻璃夹板上下对称设有两组,上侧的玻璃夹板与第二电动伸缩杆的顶端相互固定,下侧的玻璃夹板与第二电动伸缩杆的底端相互固定,且两组玻璃夹板相对应的一侧面上固定粘接有橡胶垫。

优选的,所述第二电机为伺服电机,第一电机为步进电机,且固定块的上端面开有允许第二电机带动第一电动伸缩杆摆动的通道。

与现有技术相比,本实用新型的有益效果是:通过加入玻璃传送装置壳体,使得在控制电动滑轨工作的时候,固定块能在电动滑轨上左右滑动,达到传送玻璃的效果,使得玻璃的裁剪过程变得方便和快速;通过第一电动伸缩杆控制固定块和玻璃夹具之间的距离,使得能根据需要将玻璃传送到不同的高度,达到方便传送的效果;通过玻璃夹具的作用,使得控制第二电动伸缩杆的伸缩,即可控制两组玻璃夹板之间的距离,达到对玻璃进行夹紧或者松开的效果,使得能将裁切之前的玻璃传送到电锯上方进行裁切,裁切过后的玻璃能分为两组被传输到玻璃存放场所中。该玻璃裁剪装置操作简单,耗费人力较少,用材廉价易得,利于推广。

附图说明

图1为本实用新型结构示意图;

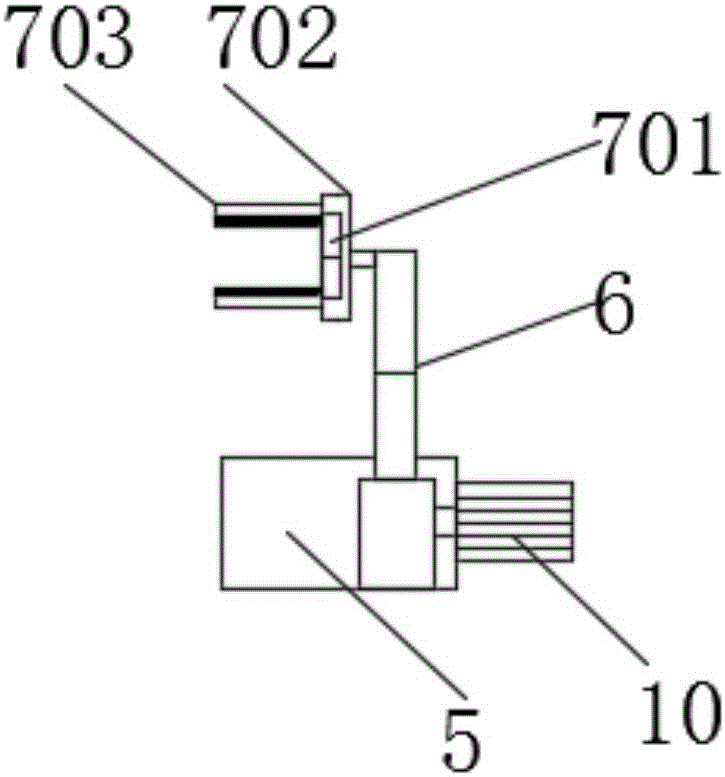

图2为玻璃夹具结构示意图。

图中:机架1,控制面板2,玻璃传送装置壳体3,电动滑轨4,固定块5,第一电动伸缩杆6,玻璃夹具7,第二电动伸缩杆701,安装腔702,玻璃夹板703,电锯8,第一电机9,第二电机10。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描,显然,描的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下获得的有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种玻璃裁剪装置,包括机架1,机架1上固定安装有控制面板2,机架1上固定安装有玻璃传送装置壳体3,玻璃传送装置壳体3分为两组,两组玻璃传送装置壳体3相互对称设置。

玻璃传送装置壳体3的上端面嵌入安装有电动滑轨4,其中电动滑轨4电连接控制面板2,电动滑轨4内滑动卡接有固定块5,固定块5的上端面开有允许第二电机10带动第一电动伸缩杆6摆动的通道,通过加入玻璃传送装置壳体3,使得在控制电动滑轨4工作的时候,固定块5能在电动滑轨4上左右滑动,达到传送玻璃的效果,使得玻璃的裁剪过程变得方便和快速。

固定块5的内腔中设有第一电动伸缩杆6的底端,第一电动伸缩杆6的底端与第二电机10传动连接,第二电机10为伺服电机,第二电机10和第一电动伸缩杆6分别电连接控制面板2,通过第一电动伸缩杆6控制固定块5和玻璃夹具7之间的距离,使得能根据需要将玻璃传送到不同的高度,达到方便传送的效果。

第一电动伸缩杆6的顶端通过横向连接杆固定有安装腔702,安装腔702的内腔中设有第二电动伸缩杆701,安装腔702远离第一电动伸缩杆6的侧面上设有玻璃夹板703,第一电动伸缩杆6电连接控制面板2,玻璃夹板703上下对称设有两组,上侧的玻璃夹板703与第二电动伸缩杆701的顶端相互固定,下侧的玻璃夹板703与第二电动伸缩杆701的底端相互固定,且两组玻璃夹板703相对应的一侧面上固定粘接有橡胶垫,通过玻璃夹具7的作用,使得控制第二电动伸缩杆701的伸缩,即可控制两组玻璃夹板703之间的距离,达到对玻璃进行夹紧或者松开的效果,使得能将裁切之前的玻璃传送到电锯8上方进行裁切,裁切过后的玻璃能分为两组被传输到玻璃存放场中。

两组玻璃传送装置壳体3的中线处通过第一电机9传动连接有电锯8,第一电机9电连接控制面板2,第一电机9为步进电机。

尽管已经示出和描了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由附权利要求及其等同物限定。
