一种便携式香皂以及装设该香皂的装置的制作方法

本实用新型属于日化用品领域，尤其涉及一种便携式香皂以及装设该香皂的装置。

背景技术：

香皂以其价廉物美，清洁效果好的优点自产生以来一直广受大众欢迎。随着现代都市化生活的深入，人们因为各种原因如出差、旅游、游泳等，需要外出沐浴，为了健康其间多数人会选择自己携带香皂，然而现有能提供的香皂携带工具只有居家用的香皂盒，其特征并不适合旅途携带，会出现如盖口不严实导致香皂漏出，或者香皂带水而污染其他物品的情况。

现有的香皂在使用时需要手拿完全裸露的香皂皂体，手拿了香皂后会在手上残留，需要单独洗手洗去手上的残留。

技术实现要素：

有鉴于此，确有必要提供一种便携式香皂以及装设该香皂的装置，来实现方便携带且能保证所携带的香皂安全，同时达到不直接手持香皂皂体的效果。

为了克服现有技术存在的缺陷，本实用新型提供以下技术方案：

一种便携式香皂以及装设该香皂的装置，包括圆柱形的香皂皂体，主管体、驱动组件和底座，所述主管体为一个上端开口的圆柱形筒，所述香皂皂体填塞到所述主管体内，所述驱动组件包括一个螺纹杆，该螺纹杆的上端穿过所述主管体的底端中心并固定插入到所述香皂皂体内，所述螺纹杆上套设有驱动盘，所述驱动盘与所述螺纹杆螺纹连接，所述驱动盘的下端可转动连接所述底座，所述螺纹杆的下端穿过所述底座。

进一步，所述主管体的上端设置有盖子。

进一步，所述底座外壁的上端设置有凸出的环凸，与之对应的，所述驱动盘内壁的下端设置有环槽，该环槽与所述环凸卡合连接。

与现有技术相比较，本实用新型构思新颖、设计合理、结构简单，通过牢固连接的主管体对香皂皂体进行有效地保护，有效地避免香皂落出而对其他物品造成污染，同时主管体和底座提供了一个握持的部位，不用使用者直接拿持香皂。

附图说明

图1为本实用新型一种便携式香皂以及装设该香皂的装置的结构示意图。

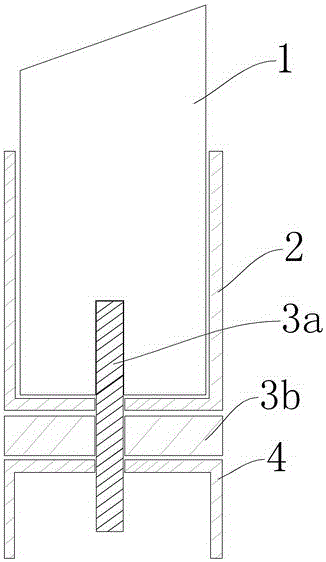

图2为本实用新型竖向剖视的结构示意图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型作进一步说明。

参见图1，一种便携式香皂以及装设该香皂的装置，包括圆柱形的香皂皂体1，主管体2、驱动组件3和底座4，所述主管体2为一个上端开口的圆柱形筒，所述香皂皂体1填塞到所述主管体2内，所述驱动组件3包括一个螺纹杆3a，该螺纹杆3a的上端穿过所述主管体2的底端中心并固定插入到所述香皂皂体1内，所述螺纹杆3a上套设有驱动盘3b，所述驱动盘3b与所述螺纹杆3a螺纹连接，所述驱动盘3b的下端可转动连接所述底座4，所述螺纹杆3a的下端穿过所述底座4。

进一步，所述主管体的上端设置有盖子5。

进一步，所述底座4外壁的上端设置有凸出的环凸，与之对应的，所述驱动盘3b内壁的下端设置有环槽，该环槽与所述环凸卡合连接。

本实用新型的原理及使用方法如下：

圆柱形的香皂皂体1设置在主管体2内，螺纹杆3a穿过主管体2的下端并插入固定在香皂皂体1内，两者由此固定连接。驱动盘3b和螺纹杆3a螺纹连接，当驱动盘3b正向转动时，螺纹杆3a向上移动，将香皂皂体1向上顶出主管体2内，使用者可以使用。当驱动盘3b方向转动时，螺纹杆3a向下移动，伸入到底座4内，螺纹杆3a带动香皂皂体1向下移动回收到主管体2内，然后再盖上盖子5。底座4和驱动盘3b通过环凸和环槽卡接，使得两者之间不会由于螺纹杆3a的移动而移动，只是转动。

以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
