一种自动升降玻璃盖板的展示车的制作方法

本实用新型涉及到展示车技术领域，具体是一种自动升降玻璃盖板的展示车，广泛运用于商品展示车、舞台车、流动广告车。

背景技术：

目前大多是展示车的玻璃盖板采用卷帘门、可拆卸的盖板或者是液压翻板的结构，这样即造成费工、费时、费事，经济成本又高，液压的稳定性又存在问题。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种自动升降玻璃盖板的展示车，将推动拉厢装置的力与推动玻璃盖板的力有效的统合起来，从而解决了费工、费时，可拆卸的盖板存储不方便，卷帘门成本高等问题。

本实用新型的技术解决方案如下：

一种自动升降玻璃盖板的展示车，包括底盘和装在底盘上的厢体，该厢体的底部设有滑动轨道和固定轨道，该厢体的一侧板开有门，在该开门的相应位置安装有拉厢，其特点在于，所述的拉厢至少包括拉厢顶板、拉厢侧板玻璃墙、档板和拉厢地板，所述的拉厢侧板玻璃墙的大小与所述的厢体一侧板上的门的大小相适配，所述的档板固定在所述的拉厢侧板玻璃墙的外侧，在所述的拉厢顶板的外侧一端设有固定滚轮，所述的拉厢地板的内端与滑动轨道固定连接，该滑动轨道在 液压系统的推动下沿着固定轨道做展开与收缩运动；

在所述的厢体外部设有升降玻璃盖板，该升降玻璃盖板的一端与厢体通过合页相连，另一端在行车时通过锁与拉厢侧板玻璃墙相连接，在所述的升降玻璃盖板的下方设有不锈钢轨道，该不锈钢轨道固定在升降玻璃盖板的里侧，且长度与所述的升降玻璃盖板匹配，所述的升降玻璃盖板和档板的长度之和与所述的厢体的高度相适配，所述的固定滚轮可在该不锈钢轨道中滚动。

在所述的拉厢的展开和收缩时，拉厢顶板上端的滚轮(4)在不锈钢轨道内做推出和拉进运动，将拉厢上的直线运动力通过滚轮转化成升降玻璃盖板打开和关闭运动。

与现有技术相比本实用新型的有益效果是通过滑动轨道的前后运行从而使拉厢上的的直线运动力转化为升降玻璃盖板的打开和关闭运动，拉厢上的滚轮又可以起到支撑升降玻璃盖板的作用，充分利用拉厢的动力做到省时、省事、省力，且具有经济性。

附图说明

图1是本实用新型自动升降玻璃盖板的展示车的展开示意图。

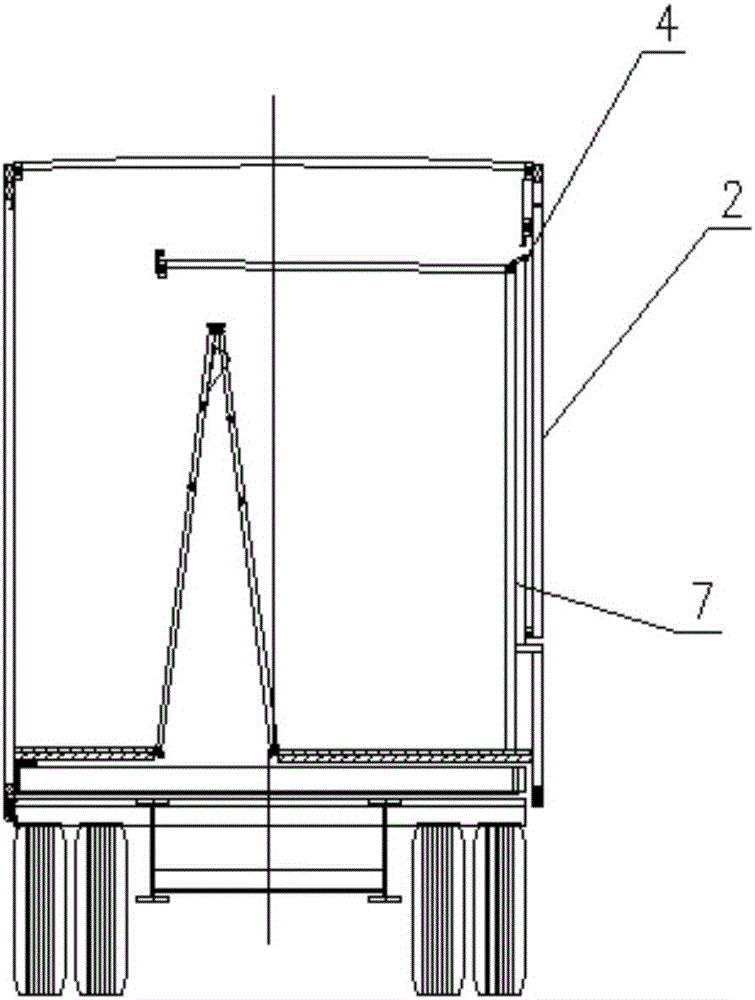

图2是本实用新型自动升降玻璃盖板的展示车的闭合示意图。

图中：1-厢体；2-升降玻璃盖板；3-不锈钢轨道；4-滚轮；5-拉厢顶板；6-拉厢；7-拉厢侧板玻璃墙；8-拉厢地板；9-滑动轨道；10-固定轨道；11-档板。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明，但不应以此 限制本实用新型的保护范围。

请参阅图1和图2，图1是本实用新型自动升降玻璃盖板的展示车的展开示意图。图2是本实用新型自动升降玻璃盖板的展示车的闭合示意图。

如图所示，一种自动升降玻璃盖板的展示车，包括底盘和装在底盘上的厢体1，该厢体1的底部设有滑动轨道9和固定轨道10，该厢体1的一侧板开有门，在该开门的相应位置安装有拉厢6，所述的拉厢6至少包括拉厢顶板5、拉厢侧板玻璃墙7、档板11和拉厢地板8，所述的拉厢侧板玻璃墙7的大小与所述的厢体1一侧板上的门的大小相适配，所述的档板11固定在所述的拉厢侧板玻璃墙7的外侧，在所述的拉厢顶板5的外侧一端设有固定滚轮4，该滚轮按照一定的角度固定在拉厢顶板5上部，所述的拉厢地板8的内端与滑动轨道9固定连接，该滑动轨道9在液压系统的推动下沿着固定轨道10做展开与收缩运动。

所述拉厢地板8与滑动轨道9紧紧固定在一起，所述的滑动轨道9在液压系统的推动下沿着固定轨道10做展开与收缩运动。

在所述的厢体1外部有升降玻璃盖板2；升降玻璃盖板2的一端与厢体1通过合页相连接，另一端在行车时通过锁与拉厢侧板玻璃墙7相连接。在所述的升降玻璃盖板2的下方设有不锈钢轨道3，不锈钢轨道3固定在升降玻璃盖板2的里侧，长度与所述的升降玻璃盖板2匹配，

在所述的拉厢6的展开和收缩时拉厢顶板5上端的滚轮4在不锈 钢轨道3内做推出和拉进运动，将拉厢6上的直线运动力通过滚轮4转化成升降玻璃盖板2打开和关闭动作。

与现有技术相比本实用新型的有益效果是通过滑动轨道9的前后运行从而使拉厢6上的的直线运动力转化为升降玻璃盖板2的打开和关闭运动，拉厢6上的滚轮4又可以起到支撑升降玻璃盖板2的作用，充分利用拉厢的动力做到省时、省事、省力，且具有经济性。
