一种转向制动座的制作方法

本实用新型涉及一种转向制动座。

背景技术：

现有的转向制动座一般通过侧面安装的方式安装在侧梁上，受侧梁梁体结构影响，制动器一般是安装在横穿侧梁梁体的导筒上，或者在侧梁盖板下设置安装座，这些安装结构及其受力都比较复杂，对侧梁结构影响较大，而且制动器或盘式制动器安装螺栓所承受的载荷多为剪切载荷，不利于螺栓受力，转向时往往需要很大的半径。

为解决上述问题，因此我们提出一种转向制动座。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种转向制动座，方便生活中的使用，增加使用的安全性。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种转向制动座，包括制动器和制动座，所述制动座上具有起吊孔，所述制动座上部具有用于制动器的安装平台，该安装平台上设有四个安装孔，所述制动座下部两侧面上具有与横梁相连的横梁对接部和与侧梁相连的侧梁对接部，在该横梁对接部与侧梁对接部之间设有止挡，所述制动器包括中央齿轮和转向轴，所述转向轴贯穿所述中央齿轮，所述中央齿轮与所述转向轴固定连接，所述转向轴与第一转向齿轮和第二转向齿轮卡套连接，所述制动器连接在固定座上，所述固定座固定在制动座上。

优选的，所述止挡为纵向止挡，所述纵向止挡的两侧设置有横向布置的挡板。

优选的，所述制动座和制动器通过安装孔用螺栓连接，所述安装孔为沉孔。

优选的，所述第一转向齿轮位于所述中央齿轮的一侧并与所述中央齿轮相啮合，第二转向齿轮位于所述中央齿轮的另一侧并与所述中央齿轮相啮合。

优选的，所述第一离合动片与所述第一离合静片同轴设置，所述第二离合动片与所述第二离合静片同轴设置，所述第一离合动片设置在所述第一转向齿轮上，所述第二离合动片设置在所述第二转向齿轮上。

本实用新型所达到的有益效果是：在制动座下部设置止档，可有效减小制动器弯矩对该安装座的冲击，同时也可以减小制动器安装螺栓的所承受的剪切载荷，减小了转向半径。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型主视图；

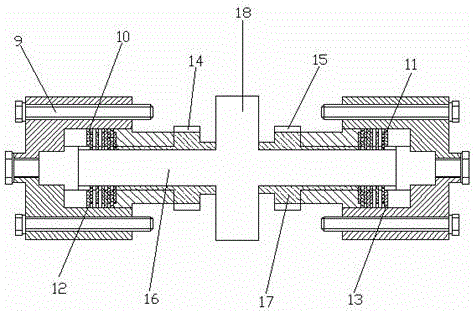

图2是制动器的剖面结构物；

图中：1、制动座，2、起吊孔，3、横梁对接部，4、止挡，5、侧梁对接部，6、安装孔，7、安装平台，8、固定座，9、螺栓，10、第一离合动片，11、第一离合静片，12、第二离合动片，13、第二离合静片，14、第一转向齿轮，15、第二转向齿轮，16、转向轴，17、中央齿轮，18、制动器。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-2所示，本实用新型提供了如下的技术方案：一种转向制动座，包括制动器18和制动座1，所述制动座1上具有起吊孔2，所述制动座1上部具有用于制动器18的安装平台7，该安装平台7上设有四个安装孔6，所述制动座1下部两侧面上具有与横梁相连的横梁对接部3和与侧梁相连的侧梁对接部5，在该横梁对接部3与侧梁对接部5之间设有止挡4，所述制动器18包括中央齿轮17和转向轴16，所述转向轴16与第一转向齿轮14和第二转向齿轮15卡套连接，所述中央齿轮17与所述转向轴16固定连接，所述制动器18连接在固定座8上，所述固定座8固定在制动座1上。

所述止挡4为纵向止挡，所述纵向止挡的两侧设置有横向布置的挡板，制动器18大部分纵向压力直接传递到止档4处，可较大幅度减小纵向压力对螺栓9形成的剪切力，所述制动座1和制动器18通过安装孔6用螺栓9连接，所述安装孔6为沉孔，通过螺栓9连接的方式，出现问题后检修方便，所述第一转向齿轮14位于所述中央齿轮17的一侧并与所述中央齿轮17相啮合，第二转向齿轮位15于所述中央齿轮17的另一侧并与所述中央齿轮17相啮合，所述第一离合动片10与所述第一离合静片11同轴设置，所述第二离合动片12与所述第二离合静片13同轴设置，所述第一离合动片10设置在所述第一转向齿轮14上，所述第二离合动片12设置在所述第二转向齿轮15上，当制动器18工作时，所述第二转向齿轮15拨离中央齿轮17，使所述第二转向齿轮15无法被中央齿轮17带动转动，同时此时的第二离合动片12与第二离合静片13相互挤压摩擦产生巨大的摩擦力，使得第二离合静片13无法转动，进而使得第二离合动片12也因巨大摩擦力而无法转动，而此时第一转向齿轮14仍与中央齿轮17相啮合并被中央齿轮17带动继续运动，从而实现转向的效果。

需要说明的是，本实用新型最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
