一种智能射频清点小车的制作方法

本实用新型涉及射频识别技术领域，特别是一种智能射频清点小车。

背景技术：

RFID(射频识别，Radio Frequency IDentification)超高频技术又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

目前主要通过扫描器对电子软标签进行逐个检测，无法批量清点扫描，效率和精度都很低，增加了重复工作量。

技术实现要素：

为了解决RFID清点效率较低和精度较低的问题，本实用新型提供了一种智能射频清点小车。

本实用新型采用的技术方案是：

一种智能射频清点小车，包括小车、运动箱体、射频识别读写器、射频识别处理器和射频识别天线，所述运动箱体和所述射频识别天线设置在所述小车上，所述射频识别天线与所述射频识别读写器连接，所述射频识别读写器和所述射频识别处理器连接；

所述射频识别处理器根据所述运动箱体和所述射频识别天线的相对运动控制所述射频识别读写器发射和接收射频信号实现待检资料的射频清点。

本实用新型中，所述的运动箱体是指可以运动的箱体，具体实施时，既可以是做上下运动的升降装置，也可以是水平运动的箱体；所述运动箱体用来装载带有射频识别标签的待检资料，并通过运动配合所述射频识别天线的工作。

优选地，所述运动箱体在第一方向上运动，或所述运动箱体在第二方向上运动。

本实用新型中，所述第一方向是指在垂直方向+45度、-45度之间的范围；所述第二方向是指在水平方向+45度、-45度之间的范围。

优选地，所述射频识别天线设为在第一方向上运动的射频识别天线，或所述射频识别天线设为在第二方向上运动的射频识别天线。

优选地，还包括步进电机，所述步进电机与所述射频识别天线连接，所述步进电机用来控制所述射频识别天线的运动。

优选地，所述运动箱体设为升降装置。

优选地，所述运动箱体的至少一个箱壁设为亚克力材质箱壁。

优选地，还包括射频信号控制装置，所述射频信号控制装置与所述射频识别天线连接。

优选地，所述运动箱体内设有带射频识别标签的待检资料。

本实用新型中，所述运动箱体和所述射频识别天线可以并排设置。这样可以方便射频信号之间的发射与接收，更好地实现射频清点工作。

本实用新型中，还可以包括无线通信模块，所述无线通信模块分别和所述小车、所述运动箱体、所述射频识别天线和所述射频识别处理器连接。

本实用新型中，所述小车的内部设有射频识别天线和升降装置，所述升降装置的箱体内装有贴有射频识别标签的待检文档资料、各类待检物资，所述射频识别天线和待检资料之间通过亚克力板相隔(亚力克板设为所述升降装置的箱体侧壁)，所述小车的射频识别天线、升降装置、射频读写器、射频处理器、电源等设备的控制由平板电脑(即所述控制单元)完成，系统由24V锂电池供电，通过WIFI完成设备之间的数据通讯。

本实用新型中，所述升降装置包括电机，所述电机的输出轴与所述升降装置相连接，用来控制所述升降装置的升降。

本实用新型中，所述射频识别读写器通过射频识别天线发射信号给射频卡，所述射频卡接收到信号后经过所述射频识别天线回馈所述射频卡的身份信息给射频识别读写器，最后由射频识别处理器完成射频清点工作。

本实用新型的有益效果是：

本实用新型所公开的智能射频清点小车具有精确、快速、灵敏等优点，可适用于不同规格的射频识别文档资料和物资的清点，降低了人工成本，为改进生产技术提供了必要的数据；能够实现射频清点，系统清点速度快，并且可连续工作。

附图说明

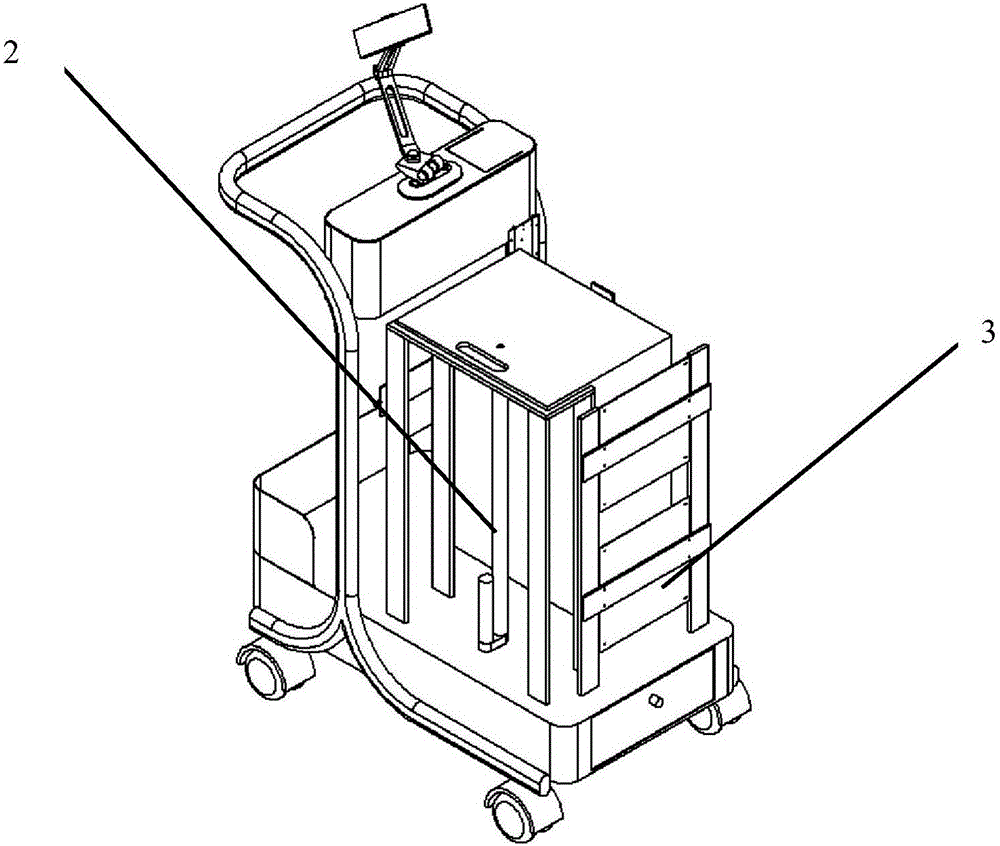

图1为本实用新型智能射频清点小车的实施例的外部结构示意图；

图2为本实用新型智能射频清点小车的实施例的内部结构示意图。

图中：

小车1、运动箱体2、射频识别天线3。

具体实施方式

为了进一步说明本实用新型要解决的技术问题、技术方案和实现后的优点，下面结合附图及具体实施例进行详细描述。

如图1和图2所示的智能射频清点小车，包括小车1、运动箱体2、射频识别读写器、射频识别处理器和射频识别天线3，所述运动箱体2和所述射频识别天线3设置在所述小车1上，所述射频识别天线3与所述射频识别读写器连接，所述射频识别读写器和所述射频识别处理器连接；

所述运动箱体2设为升降装置，所述射频识别天线3设为在第一方向上运动的射频识别天线；

所述射频识别处理器根据所述运动箱体2和所述射频识别天线3的相对运动控制所述射频识别读写器发射和接收射频信号实现待检资料的射频清点。

所述智能射频清点小车还包括步进电机和电机，所述步进电机与所述射频识别天线3连接，用于控制所述射频识别天线3的运动；所述电机的输出轴与所述升降装置相连接，驱动升降装置运动。

所述升降装置的其中3面侧壁为金属材质，2面侧壁为亚克力材质，另一面侧壁设为开口，用于向所述升降装置装入贴有射频识别标签的待检资料5，包括待检文档资料和各类待检物资，所述射频识别天线和待检资料之间通过亚克力板相隔，亚力克板设为所述升降装置的一面箱体侧壁。所述小车1的射频识别天线、升降装置、射频识别读写器、射频识别处理器和电源等设备的控制由平板电脑完成，系统由24V锂电池供电。

所述控制单元包括无线通信模块，所述无线通信模块分别和所述小车1、所述运动箱体2和所述射频识别天线3连接；实施时，所述无线通信模块设为WIFI通信模块，通过WIFI完成设备之间的数据通讯。

所述的智能射频清点小车还包括射频信号控制装置，所述射频信号控制装置与所述射频识别天线3连接；当射频识别天线发射信号波时，所述射频信号控制装置控制射频卡接收到的能量并对射频信号波进行限制，保证所有的射频标签都能被激活，得到识别。

所述射频识别天线3与所述射频识别读写器连接，所述射频识别读写器和所述射频识别处理器连接；所述射频识别读写器通过射频识别天线发射信号给射频卡，所述射频卡接收到信号后经过所述射频识别天线回馈所述射频卡的身份信息给射频识别读写器，最后由射频识别处理器完成射频清点工作。

具体实施时，还可以选择，所述运动箱体2在第二方向上运动，所述射频识别天线3设为在第二方向上运动的射频识别天线，同样可以实现射频清点工作。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
