一种自行车手机支架的制作方法

本实用新型涉及一种自行车配件，具体是一种自行车手机支架。

背景技术：

自行车可以作为环保的交通工具用来代步、出行；如今越来越多的人将自行车作为健身器材用来骑行锻炼、自行车出游；自行车本身也是一项体育竞技运动，有公路自行车赛、山地自行车赛、场地自行车赛、特技自行车比赛等。现有的自行车大多没有自带导航或娱乐功能，即使是带有导航功能的自行车，其价格也是十分昂贵的。而人们在使用自行车时常常需要查看手机，一方面是查看导航地图，另一方面是为了查看手机短信等，要想查看手机，只能手持手机查看，这既给骑行带来很大安全隐患，也影响了骑行的乐趣。

技术实现要素：

本实用新型的目的在于提供一种自行车手机支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种自行车手机支架，包括：固定杆、固定环、螺栓、连杆、阻尼转轴、手机固定座、旋转连接轴以及缓冲装置，所述固定环包括右固定环和左固定环，所述右固定环固定在固定杆上，所述左固定环与右固定环通过螺栓连接，螺栓的数量为2个；所述连杆与固定杆之间通过销轴连接，连杆与固定杆之间连接缓冲装置，所述缓冲装置包括：第一缓冲杆、第二缓冲杆以及滑块，所述第二缓冲杆内开有孔，所述孔内壁的上方设置限位突起，所述滑块在孔内滑动；所述手机固定座固定安装在旋转连接轴上，所述旋转连接轴与连杆之间通过阻尼转轴连接。

作为本实用新型进一步的方案：所述滑块采用橡胶材料制成。

作为本实用新型进一步的方案：所述连杆上安装储物盒。

与现有技术相比，本实用新型的有益效果是：本实用新型可方便的将手机防止在支架上，方便骑车人随时查看手机，且设置缓冲装置能有效减少手机受到的冲击。

附图说明

图1为本实用新型的结构示意图。

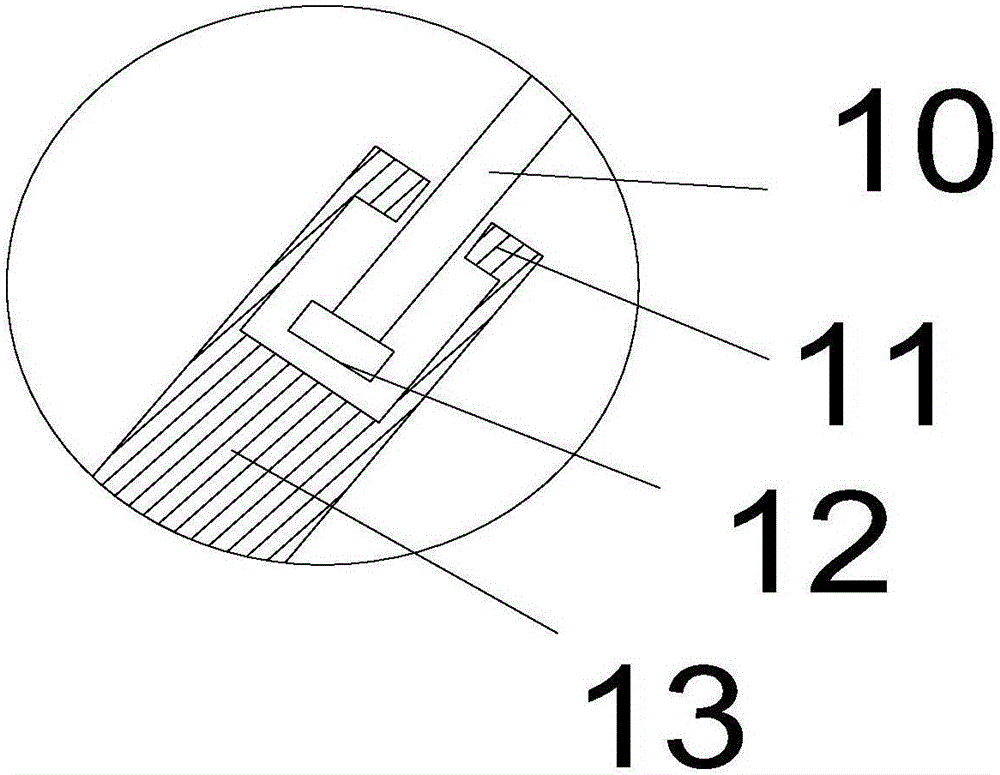

图2为图1中A处的放大结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型实施例中，一种自行车手机支架，包括：固定杆2、固定环3、螺栓4、连杆5、阻尼转轴6、手机固定座7、旋转连接轴8以及缓冲装置，所述固定环3包括右固定环31和左固定环32，所述右固定环31固定在固定杆2上，所述左固定环32与右固定环31通过螺栓4连接，螺栓4的数量为2个，拆下左固定环32，将右固定环31安装在自行车车把上，再用螺栓4将其固定；所述连杆5与固定杆2之间通过销轴1连接，连杆5可绕销轴1转动，连杆5与固定杆2之间连接缓冲装置，所述缓冲装置包括：第一缓冲杆10、第二缓冲杆13以及滑块12，所述第二缓冲杆13内开有孔，所述孔内壁的上方设置限位突起11，所述滑块12在孔内滑动，当自行车颠簸产生振动时，连接杆5会绕销轴1转动，利用第一缓冲杆10在第二缓冲杆13内一段距离的滑动，可一定程度上缓冲掉对手机的直接冲击，限位突起11可防止第一缓冲杆10脱离第二缓冲杆13；所述手机固定座7固定安装在旋转连接轴8上，所述旋转连接轴8与连杆5之间通过阻尼转轴6连接，阻尼转轴6可实现改变手机固定座7的角度，从而方便骑车人查看手机。

所述滑块12采用橡胶材料制成，能吸收掉一部分冲击，减小冲击力。

所述连杆5上安装储物盒9，储物盒9可放置手机移动电源等物品，方便手机随时充电。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。 因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
