一种新型伞夹的制作方法

本实用新型涉及伞夹制造领域，具体为一种新型伞夹。

背景技术：

当下雨天时，在骑自行车的时候常常需要使用伞夹，但是目前市场上的伞夹设计还是不够合理，当使用者下车进入房内有事时必须要将伞带入到室内，如果放在自行车上就会出现丢失的情况发生这给伞夹的使用带来了一定的问题。

技术实现要素：

针对以上问题，本实用新型提供了一种新型伞夹，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型伞夹，包括固定座，所述固定座连接有主支架，所述主支架连接有上下松缩套筒，所述上下松缩套筒连接有副支架，所述副支架连接有固定套头，所述固定套头连接有环形夹杆，所述环形夹杆上设有固定旋钮，所述固定旋钮两侧设有圆孔，所述环形夹杆一端设有钢条，所述钢条上设有锁槽，所述锁槽连接有锁头，所述锁头上设有钥匙孔，所述钥匙孔一侧设有铰链，所述铰链连接盖板。

作为本实用新型一种优选的技术方案，所述主支架上设有铭牌。

作为本实用新型一种优选的技术方案，所述锁槽上设有LED灯。

作为本实用新型一种优选的技术方案，所述盖板上设有荧光条。

与现有技术相比，本实用新型的有益效果是：当使用者使用本装置时，可以伞通过锁头和锁槽将固定旋钮锁定，从而达到将伞锁在伞夹上的目的，防止伞的丢失，本实用新型结构简单，易于操作使用。

附图说明

图1为本实用新型结构示意图；

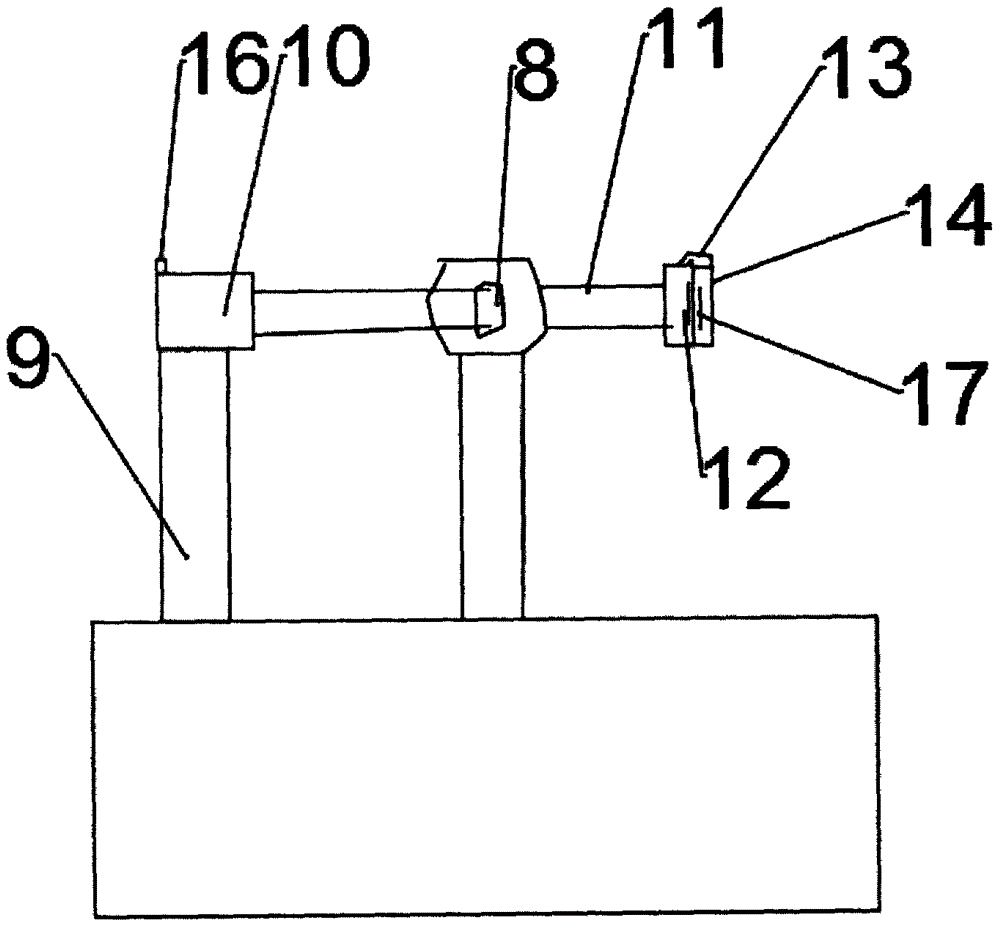

图2为本实用新型锁紧结构图。

图中：1-固定座，2-主支架，3-上下松缩套筒，4-副支架，5-固定套头，6-环形夹杆，7-固定旋钮，8-圆孔，9-钢条，10-锁槽，11-锁头，12-钥匙孔，13-铰链，14-盖板，15-铭牌，16-LED灯，17-荧光条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种新型伞夹，包括固定座1，所述固定座1连接有主支架2，所述主支架2连接有上下松缩套筒3，所述上下松缩套筒3连接有副支架4，所述副支架4连接有固定套头5，所述固定套头5连接有环形夹杆6，其特征在于，所述环形夹杆6上设有固定旋钮7，所述固定旋钮7两侧设有圆孔8，所述环形夹杆6一端设有钢条9，所述钢条9上设有锁槽10，所述锁槽10连接有锁头11，所述锁头11上设有钥匙孔12，所述钥匙孔12一侧设有铰链13，所述铰链13连接盖板14，所述主支架2上设有铭牌15，所述锁槽10上设有LED灯16，所述盖板14上设有荧光条17。

本实用新型上所设的固定旋钮7可以将伞杆固定住，固定旋钮7上的圆孔8可以让锁头5穿过其中，当锁头11插入到锁槽10中后，固定旋钮7便无法旋转，若此时已经固定住伞杆，那么伞便无法取出，只能通过钥匙插入到钥匙孔12中才能解锁，盖板14在铰链13的控制下可以自由转动，可以在雨天保护锁孔不被雨水锈蚀，主支架2上的铭牌15可以刻写主人的联系方式，可以在意外情况下联系主人，当锁头11和锁槽10锁定后在LED 灯16中形成回路使其发光，盖板14上的荧光条17可以方便夜间找到钥匙孔12。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
