一种可拆卸自行车筐的制作方法

本实用新型属于自行车筐领域，尤其涉及一种可拆卸自行车筐。

背景技术：

自行车作为一种较为常见的代步工具，具有节能环保和锻炼身体的功能；随着石油价格的上涨，汽车费用昂贵，交通拥堵；在路程较短时，更多年轻和上班族更愿意选择自行车作为代步工具。

目前，自行车筐作为自行车的附属部件固定在自行车了，为了便于携带和存放物品，功能过于单一。随着人们对自行车的体验感受越来越重视，也出现了可以拆卸的自行车筐，包括车筐，伸缩杆和滚轮，在购物时，可将车筐拆卸下来，利用滚轮滑动来搬运物品，省力又方便。但这种车筐放置在自行车上时由于滚轮的存在，在车轮转向较大时，车轮可能会打到滚轮而出现意外情况，由于长期使用滚轮磨损严重时不方便更换。此外，由于可拆卸车筐的固定一般通过点固定或多点固定，点固定方式容易拆卸，但转弯时由于车筐的物品重量不均匀，容易发生车筐偏移；多点固定的方式虽然防止了容易车筐偏移的问题，但是拆卸不方便。

技术实现要素：

本实用新型提供一种可拆卸自行车筐，目的是：在车筐下方设置可收放的滚轮，方便运输货物，使车筐容易拆卸同时解决车筐容易偏移的问题。

为实现上述目的，本实用新型采用的技术方案是：一种可拆卸自行车筐，包括车筐、伸缩杆和滚动件，所述伸缩杆与车筐连接，车筐下端设置滚动件；车筐包括筐体、磁板和挂件，所述挂件设置在筐体的一侧，利用挂件可以将车筐挂在自行车上，所述筐体下端固定设置磁板，磁板为磁性材料制成，可以吸引磁性制品，对应滚动件的位置，车筐向框内凹陷形成可以容纳滚动件的凹槽；所述滚动件包括套筒、连接杆、轮子，所述连接杆与轮子连接，连接杆与套筒为可伸缩连接，所述套筒固定在车筐凹槽的上表面。

作为优选的，所述套筒的上端设置两个按钮孔，下端同样设置两个按钮孔；所述连接杆一端与轮子固定，另一端设置两个凸起按钮，所述按钮卡在按钮孔内。

作为优选的，车筐的一侧设置有竖盒，所述伸缩杆为倒U形，伸缩杆的两脚分别插入并固定在竖盒内。

与现有技术相比，本实用新型的优点是：通过在车筐下端设置凹槽，可以将轮子收纳到凹槽内，防止前轮碰撞轮子。由于轮子为易磨损部件，采用卡扣的连接方式，方便轮子的更换。利用磁板和挂件固定车筐，相比于一点固定，更加牢固并且拆卸极其方便，结构简单，便于制造。

附图说明

图1为本实用新型的结构示意图；

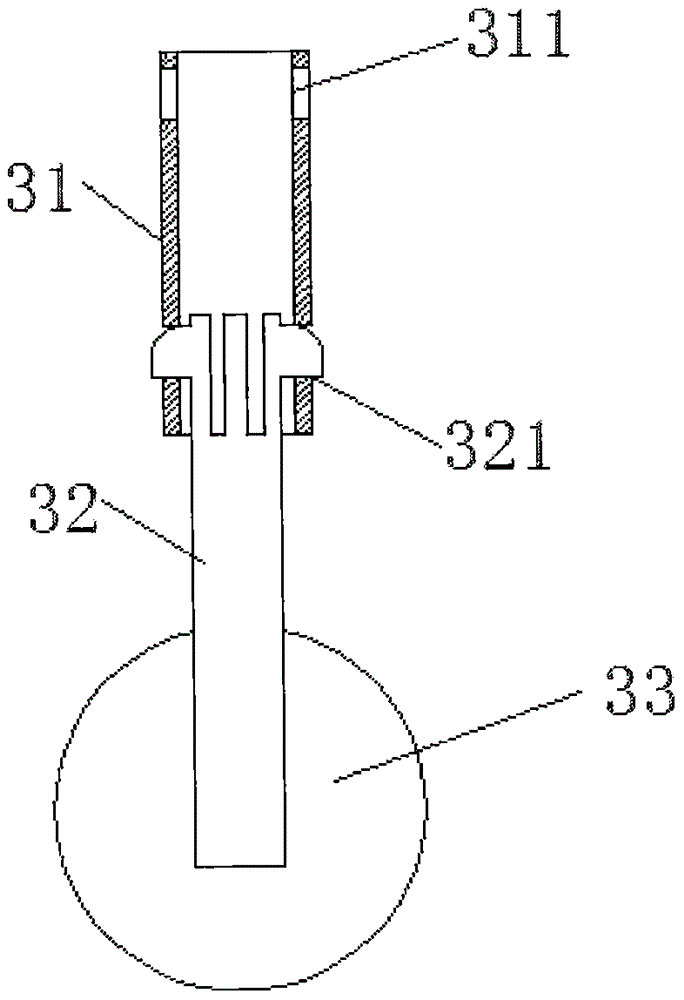

图2为本实用新型滚动件的结构示意图；

图中：1-车筐，11-筐体，12-磁板，13-挂件，14-竖盒，2-伸缩杆，3-滚动件，31-套筒，311-按钮孔，32-连接杆，321-按钮，33-轮子。

具体实施方式

下面结合附图对本实用新型做具体说明。

一种可拆卸自行车筐，包括车筐1、伸缩杆2和滚动件3，所述伸缩杆2与车筐1连接，车筐1下端设置滚动件3，车筐1包括筐体11、磁板12和挂件13，所述挂件13设置在筐体11的一侧，利用挂件13可以将车筐1挂在自行车上，所述筐体11下端固定设置磁板12，磁板12为磁性材料制成，可以吸引磁性制品，在安装时，可以在自行车的车筐托上设置同样的磁性材料，使两者吸引，从而达到固定的目的，利用挂架13和磁板12同时固定车筐1提高了车筐1的稳定性，同时不影响车筐1的拆卸。对应滚动件3的位置，车筐11向框内凹陷形成可以容纳滚动件3的凹槽111；所述滚动件3包括套筒31、连接杆32、轮子33，所述连接杆32与轮子33固定连接，连接杆32与套筒31为可伸缩连接，所述套筒31固定在车筐1凹槽的上表面。车筐1固定在自行车上时，将连接杆32收入到套筒31内，同时轮子33也处于凹槽111内，防止了车前轮碰到轮子33。

所述套筒31的上端设置两个按钮孔311，下端同样设置两个按钮孔311；所述连接杆32一端与轮子33固定，另一端设置两个凸起按钮321，所述按钮321卡在按钮孔311内。按动按钮321向上或向下拉动轮子33，使按钮321刚好可以卡在按钮孔311内，实现套筒31与连接杆32的可伸缩功能。此外设置成这种伸缩连接方式，可以非常简便的实现轮子33的更换，需要更换时按动按钮321将轮子抽出即可。

车筐1的一侧设置有竖盒14，所述伸缩杆2为倒U形，伸缩杆2的两脚分别插入并固定在竖盒14内。由于伸缩杆2经常需要进行伸缩动作，竖盒14给予伸缩杆2一定的保护，避免伸缩杆2遭遇雨水或暴晒的侵蚀。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
