用于运送货物且便于爬楼梯的爬楼车的制作方法

本实用新型涉及小型运输设备，具体是指用于运送货物且便于爬楼梯的爬楼车。

背景技术：

人们在运输物品上楼梯时，为了节省体力，通常需要借助于爬楼梯。特别是运输诸如运煤气罐等易燃易爆设备时更加需要。

目前有许多爬楼梯的小车，但是大多结构复杂，无法实现滚动摩擦而减少功耗，效果欠佳。

因此，需要结构简单且能够方便爬楼梯的爬楼车。

技术实现要素：

本实用新型的目的是提供用于运送货物且便于爬楼梯的爬楼车，该爬楼车结构简单，能够方便爬楼梯。

本实用新型的上述目的通过如下技术方案来实现的：用于运送货物且便于爬楼梯的爬楼车，其特征在于：所述爬楼车包括拉杆、滚动齿轮、芯轴和储物斗，所述的拉杆和储物斗均与所述的芯轴固定相连接，所述的滚动齿轮为结构相同的两个，分别套装在所述芯轴的两端，且每一个滚动齿轮与芯轴之间均设置有轴承，滚动齿轮能够绕芯轴滚动以实现爬楼梯的功能。

本实用新型中，所述的拉杆和储物斗均紧固套装在所述的芯轴上，所述储物斗与芯轴之间还设置有紧固销钉。

本实用新型中，所述滚动齿轮具有四个结构相同的轮齿，四个轮齿以滚动齿轮的中心轴线为中心均匀分布。

作为本实用新型的优选实施方式，所述滚动齿轮的轮齿为渐开线轮齿。

采用渐开线轮齿使得滚动齿轮在楼梯台阶上滚动时，滚动齿轮中心斜向上走近乎直线的曲线运动，从而达到平稳的运动效果。这样，在爬楼梯的过程中，齿轮几乎没有什么波动，运动很平稳，从而达到了平稳爬楼梯的目的。

本实用新型中，所述储物斗为上部为矩形、下部为锥形的变截面斗。

本实用新型中，所述轴承为圆柱轴承。

与现有技术相比，本实用新型具有如下显著效果：

1、本实用新型能够实现纯滚动，摩擦损失最小。

2、本实用新型结构简单，成本低廉。

3、本实用新型运动路线近乎直线，运动平稳，不会有波动，保证运输货物的平稳性，可以最大限度降低诸如运输货物为煤气罐等易燃易爆设备爆炸的可能性。

附图说明

下面结合附图和具体实施方式对本实用新型做进一步详细说明。

图1是本实用新型爬楼车的立体图；

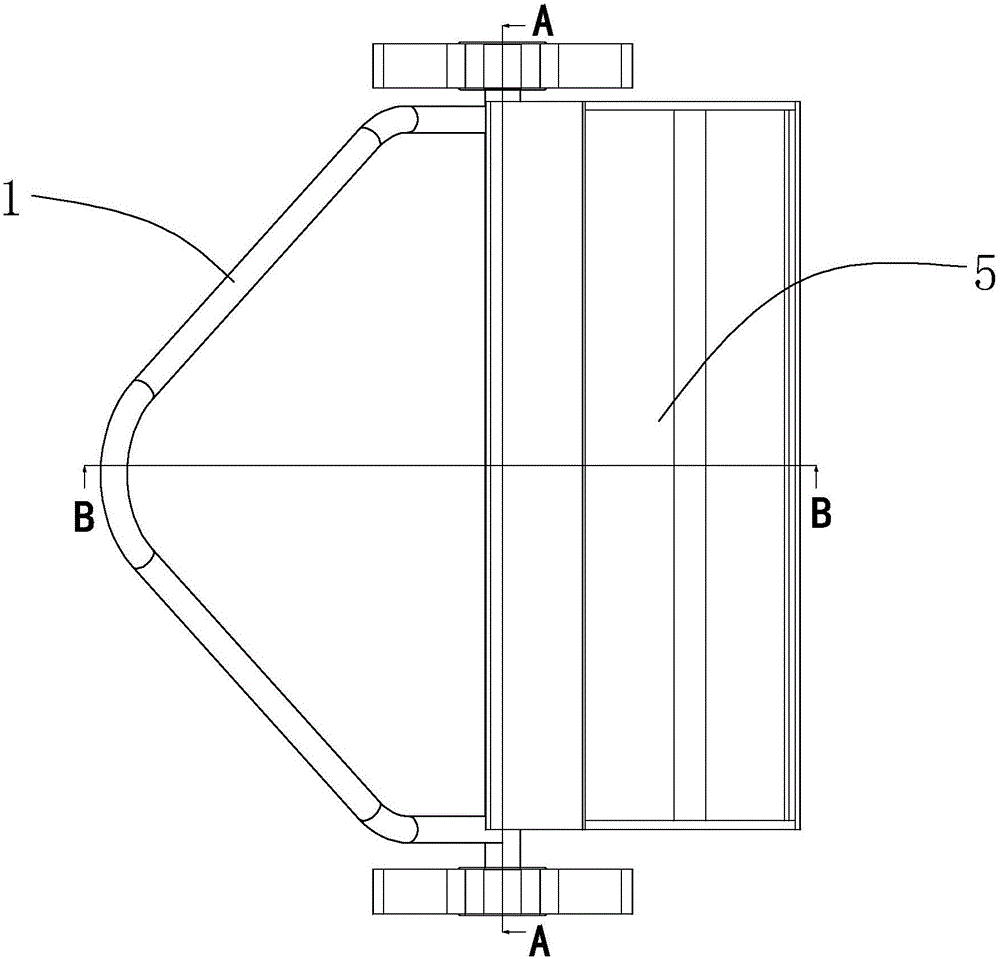

图2是本实用新型爬楼车的俯视图；

图3是图2的A—A剖视图；

图4是图2的B—B剖视图。

附图标记说明

1、拉杆；2、滚动齿轮；3、轴承；4、芯轴；5、储物斗。

具体实施方式

如图1至图4所示的用于运送货物且便于爬楼梯的爬楼车，该爬楼车包括拉杆1、滚动齿轮2、芯轴4和储物斗5。

储物斗5为上部为矩形、下部为锥形的变截面斗，拉杆1和储物斗5均与芯轴4固定相连接，拉杆1和储物斗5均紧固套装在芯轴4上，滚动齿轮2为结构相同的两个，分别套装在芯轴4的两端，且每一个滚动齿轮2与芯轴4之间均设置有轴承3，轴承3为圆柱轴承，滚动齿轮2能够绕芯轴4滚动，从而实现爬楼梯的功能。

本实施例中，滚动齿轮2具有四个结构相同的轮齿，四个轮齿以滚动齿轮2的中心轴线为中心均匀分布，滚动齿轮2的轮齿为渐开线轮齿。采用渐开线轮齿，在爬楼梯的过程中，齿轮几乎没有什么波动，运动很平稳，从而达到了平稳爬楼梯的目的。

作为本实施例的变换，为了进一步增加储物斗5与芯轴4之间的稳固连接，储物斗5与芯轴4之间还可以增设有紧固销钉。

本实施例的爬楼车采用渐开线轮齿实现无波动的纯滚动运动，能够方便爬楼梯，达到输送诸如煤气罐、装水桶、粮油等货物的目的。

本实用新型的上述实施例并不是对本实用新型保护范围的限定，本实用新型的实施方式不限于此，凡此种种根据本实用新型的上述内容，按照本领域的普通技术知识和惯用手段，在不脱离本实用新型上述基本技术思想前提下，对本实用新型上述结构做出的其它多种形式的修改、替换或变更，均应落在本实用新型的保护范围之内。
