混凝土运输车的制作方法

本实用新型属于建筑工具领域，具体涉及混凝土运输车。

背景技术：

混凝土运输车是一种建筑工地上常见的工具，操作者通过翻转储料箱将储料箱内的混凝土倒出，然后再将储料箱翻转回起始位置，这一过程显得十分麻烦，因此有必要对运输车做些改进，增加运输车的可操作性。

技术实现要素：

针对现有技术中的不足，本实用新型提供一种混凝土运输车，使得操作者在卸货之后无需人工的将储料箱翻转回到起始位置。

本实用新型通过以下技术方案实现。混凝土运输车，包括安装座与设在安装座上的储料箱，所述安装座上还设有卷轮和驱动卷轮转动的电机，所述卷轮内卷绕有钢丝绳，所述钢丝绳未卷绕在卷轮内的一端固定在所述储料箱的底部。

作为上述技术方案的进一步优化，所述安装座上还设有车轮和手推杆，所述车轮上设有刹车器，所述手推杆上设有与所述刹车器连接的刹把，当操作者推着运输车下坡时，刹车器可以帮助操作者及时制动运输车，防止操作者的力量不足以拉住运输车而发生危险。

作为上述技术方案的进一步优化，所述手推杆由第一推杆和第二推杆铰接而成，所述第一推杆和所述第二推杆上各设有一个螺栓孔，当所述第二推杆展开至水平时，两个所述螺栓孔重叠，这时通过螺栓和螺母将所述第一推杆和所述第二推杆固定住。

与现有技术相比，本实用新型在储料箱翻转卸料之后，通过卷轮卷绕连接储料箱的钢丝绳将储料箱翻拉回起始状态，省去操作者人工翻转储料箱的过程，十分方便。

附图说明

图1是本实用新型的结构示意图。

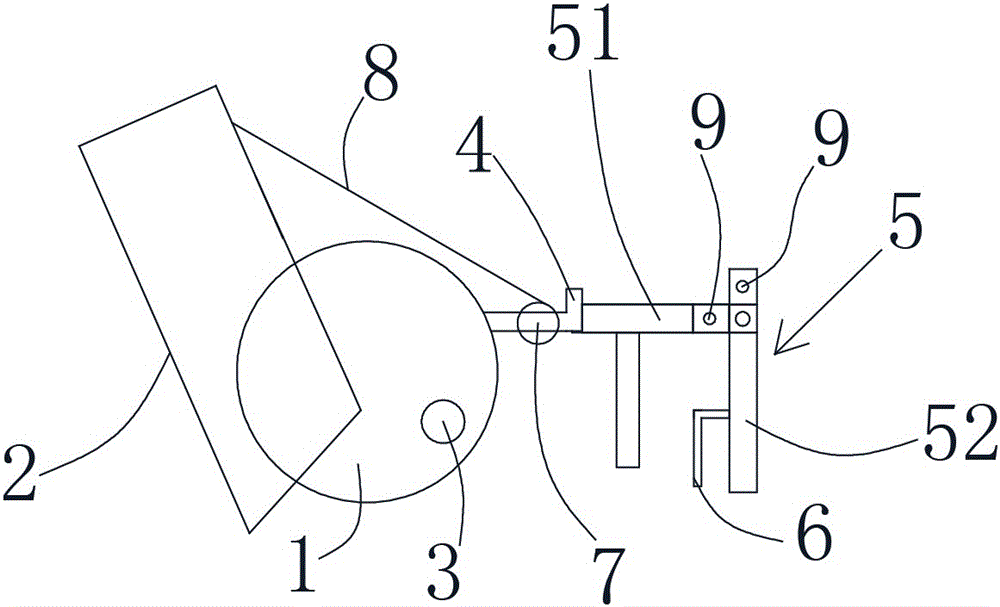

图2是本实用新型的储料箱翻转后的结构示意图。

具体实施方式

下面结合附图与具体实施方式，对本实用新型作进一步描述。如图1-2所示，混凝土运输车，包括安装座4与设在安装座4上的储料箱2，所述安装座4上还设有卷轮7和驱动卷轮7转动的电机，所述电机的开关设在所述手推杆5的端部，这样可以方便操作者控制电机的开启与闭合。所述卷轮7内卷绕有钢丝绳8，所述钢丝绳8未卷绕在卷轮7内的一端固定在所述储料箱2底部靠近手推杆5一侧的边缘。当储料箱2翻转卸料之后，操作者开启电机开关，电机驱动卷轮7转动不断卷绕钢丝绳8使得储料箱2转回到起始状态，从而省去操作者翻转储料箱2这一过程，节省操作者的体力。

上述技术方案中，所述安装座4上还设有车轮1和手推杆5，所述车轮1上设有刹车器3，所述手推杆5上设有与所述刹车器3连接的刹把6，操作者若是推着运输车下坡，刹车器可以帮助操作者及时制动运输车，防止操作者的力量不足以拉住翻斗车而发生危险。

上述技术方案中，所述手推杆5由第一推杆51和第二推杆52铰接而成，所述第一推杆51和所述第二推杆52上各设有一个螺栓孔9。在使用运输车时，将所述第二推杆52展开至水平时，这时两个所述螺栓孔9重叠，然后通过螺栓和螺母将所述第一推杆51和所述第二推杆52固定住；在运输车闲置时，将螺栓和螺母拧下，向下转动第二推杆52即可。这样在运输车闲置时可以减少其占用的存储空间，并且也避免伸出的手推杆碰伤行人。
