一种电缆成品搬运装置的制作方法

本实用新型涉及电缆生产技术领域，具体属于一种电缆成品搬运装置。

背景技术：

在科技高速发展的当今，电缆被广泛的应用于电力系统、信息传输以及仪表系统之中，电缆在搬运过程中往往是以电缆卷的形式被搬运，电缆卷独特的空心环形形状使得电缆卷的搬运过程更加复杂，为了避免电缆卷的掉落或堆叠坍塌，工人不得不进行捆绑固定，这就降低了装车效率，在卸车时，还要对捆绑的绳索进行解开，又降低了卸车效率。

技术实现要素：

针对上述问题，本实用新型的目的是提供了一种电缆成品搬运装置，搬运小车通过隔板分隔的容置腔，每个容置腔的形状和电缆卷的形相匹配，能够有效地避免电缆卷的掉落。

本实用新型采用的技术方案如下：

一种电缆成品搬运装置，包括车架和行走轮，行走轮设置车架下端，所述的车架上端为箱体结构，上端面为开口，后侧面下端铰链连接于车架上，所述的箱体内设有纵向隔板和横向隔板，所述的横向隔板固定于箱体底面上，纵向隔板活动设置于箱体地面上，所述的箱体两侧设有相对称的方形缺口，所述的方形缺口上设有固定板，固定板通过固定销固定于方形缺口上，所述的固定板上设有固定孔，固定孔中配有固定轴，用于将放置在箱体上的电缆卷进行固定。

所述的车架前端设有推动架。

所述的行走轮设有四个，前后各一对，后端行走轮连接驱动装置。

与已有技术相比，本实用新型的有益效果如下：

本实用新型型搬运小车通过隔板分隔的容置腔，每个容置腔的形状和电缆卷的形相匹配，能够有效地避免电缆卷的掉落。

附图说明

图1为本实用新型的结构示意图；

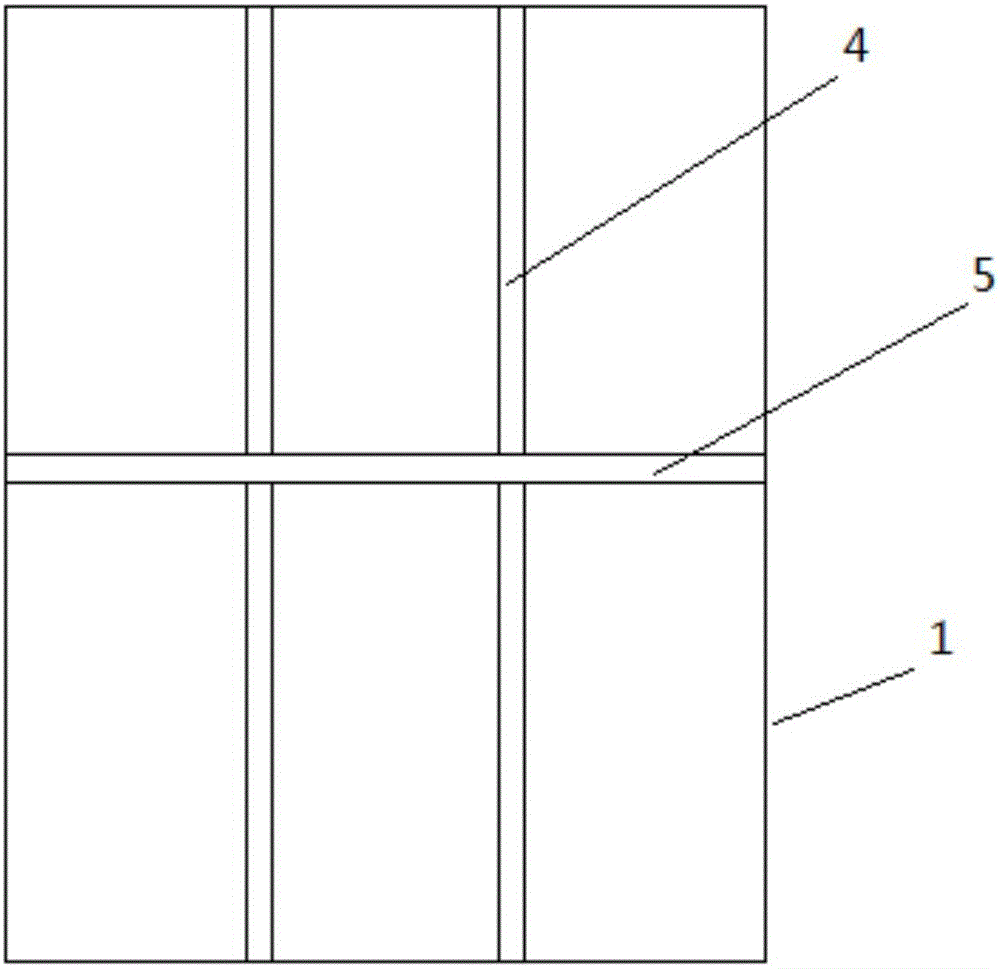

图2为本实用新型箱体内俯视的结构示意图。

具体实施方式

参见附图，一种电缆成品搬运装置，包括车架1和行走轮2，行走轮2设置车架1下端，所述的车架1上端为箱体3结构，上端面为开口，后侧面301下端铰链连接于车架1上，所述的箱体3内设有纵向隔板4和横向隔板5，所述的横向隔板5固定于箱体3底面上，纵向隔板4活动设置于箱体地面上，所述的箱体3两侧设有相对称的方形缺口302，所述的方形缺口302上设有固定板6，固定板6通过固定销7固定于方形缺口302上，所述的固定板6上设有固定孔601，固定孔601中配有固定轴，用于将放置在箱体上的电缆卷进行固定，所述的车架1前端设有推动架7，所述的行走轮设有四个，前后各一对，后端行走轮连接驱动装置。本实用新型型搬运小车通过隔板分隔的容置腔，每个容置腔的形状和电缆卷的形相匹配，能够有效地避免电缆卷的掉落。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
