一种用于儿童运动型车的前置保险杠的制作方法

本实用新型涉及一种儿童运动型车，具体涉及一种儿童运动型车的前置保险杠。

背景技术：

目前的儿童运动车是一种供儿童驾驶的游戏性运动车，车身一般较小，操控较为简单。目前的儿童运动车有一个突出的问题是，在发生碰撞时，轮胎容易碰到其他高出地面的物品造成翻车事故。

技术实现要素：

为解决现有技术中存在的缺陷，本实用新型提供了一种用于儿童运动型车的前置保险杠，该前置保险杠能够保证在车辆发生碰撞时，轮胎不会碰到其他高出地面的物品，从而避免造成翻车事故。同时对前悬架系统（包括转向节/方向机和连接叉）起到保护作用。

为实现上述实用新型目的，本实用新型的一种用于儿童运动型车的前置保险杠包括防撞主骨架，所述防撞骨架呈框形结构。

进一步的，所述前置保险杠还包括辅助支撑杆和连接抱箍，所述辅助支撑杆一端与所述防撞主骨架连接，另一端与连接抱箍连接；所述连接抱箍用于将前置保险杠固定到儿童运动型车上。

更进一步，所述辅助支撑杆包括上辅助支撑杆和下辅助支撑杆，所述连接抱箍包括第一连接抱箍和第二连接抱箍；所述上辅助支撑杆一端与所述防撞主骨架下部连接，另一端与第一连接抱箍连接；所述下辅助支撑杆一端与所述防撞主骨架下部连接，另一端与第二连接抱箍连接。

进一步的，所述前置保险杠还包括防撞辅助筋，所述防撞辅助筋安装在所述防撞主骨架内。

更进一步，所述防撞辅助筋呈V字形，所述V字形防撞辅助筋的顶端安装在所述防撞主骨架上部，所述V字形防撞辅助筋开口端安装在所述防撞主骨架下部；或者，所述V字形防撞辅助筋的顶端安装在所述防撞主骨架下部，所述V字形防撞辅助筋开口端安装在所述防撞主骨架上部。

进一步的，所述前置保险杠采用高强度钢管焊接而成。

一种儿童运动型车，包括前置保险杠和车辆主骨架，所述前置保险杠连接到所述车辆主骨架上。

本实用新型的一种用于儿童运动型车的前置保险杠，包括防撞主骨架、上辅助支撑杆、下辅助支撑杆、第一连接抱箍、第二连接抱箍以及防撞辅助筋等零部件。该前置保险杠能够保证在车辆发生碰撞时，轮胎不会碰到其他高出地面的物品，从而避免造成翻车事故。同时对前悬架系统（包括转向节/方向机和连接叉）起到保护作用。

附图说明

图1为本实用新型的前置保险杠一个实施例的整体结构示意图；

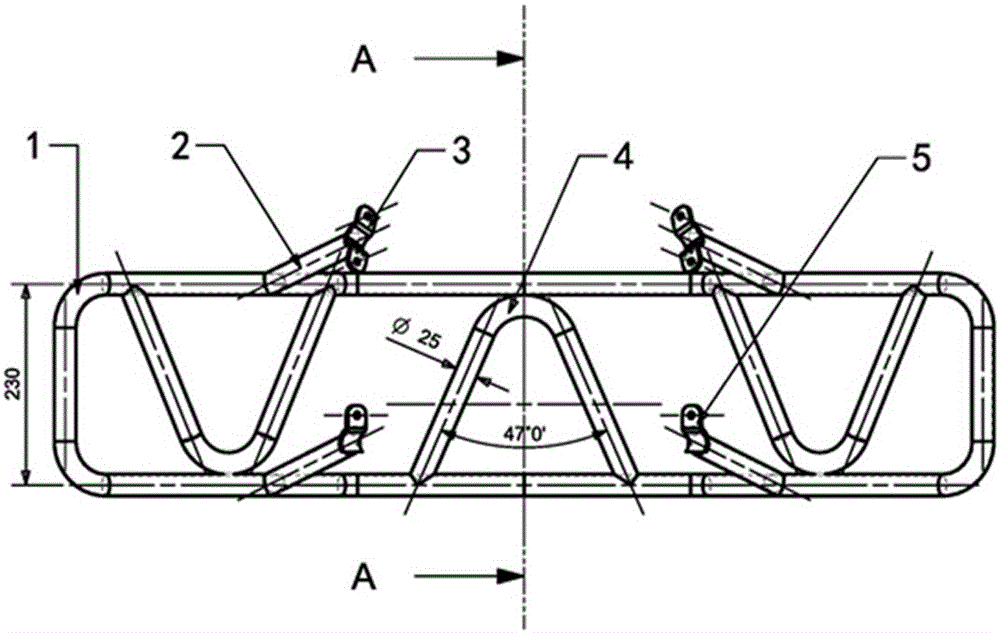

图2为图1 的前置保险杠的主视图；

图3为图2 的前置保险杠的A-A面剖视图；

图4为图1 的前置保险杠的俯视图。

具体实施方式

下面结合附图对本实用新型做进一步说明。应该清楚，附图中所描述的本实用新型的具体实施例仅为说明本实用新型用，其并非按实际尺寸和比例严格绘制。因此，本申请中的附图不应解释为对本实用新型的任何限制。

如图1至 4所示，本实用新型的一种前置保险杠包括防撞主骨架1，防撞骨架呈框形结构。

前置保险杠还包括辅助支撑杆和连接抱箍，辅助支撑杆一端与防撞主骨架1连接，另一端与连接抱箍连接；连接抱箍用于将前置保险杠固定到儿童运动型车上。

辅助支撑杆包括上辅助支撑杆2和下辅助支撑杆6，连接抱箍包括第一连接抱箍3和第二连接抱箍5；上辅助支撑杆2一端与防撞主骨架1下部连接，另一端与第一连接抱箍3连接；下辅助支撑杆6一端与防撞主骨架1下部连接，另一端与第二连接抱箍5连接。

前置保险杠还包括防撞辅助筋4，防撞辅助筋4安装在防撞主骨架1内。

防撞辅助筋4呈V字形，V字形防撞辅助筋4的顶端安装在防撞主骨架1上部，V字形防撞辅助筋4开口端安装在防撞主骨架1下部；或者，V字形防撞辅助筋4的顶端安装在防撞主骨架1下部，V字形防撞辅助筋4开口端安装在防撞主骨架1上部。防撞辅助筋4可以设置一个，也可以设置若干个。

前置保险杠采用高强度钢管焊接而成，以增强强度。

一种儿童运动型车，其特征在于，包括前置保险杠和车辆主骨架，前置保险杠连接到车辆主骨架上。一般采用螺栓等活动连接方式连接，便于拆卸，同时方便车辆在适应其他娱乐项目时改装其他娱乐功能模块。

基于对本实用新型优选实施方式的描述，应该清楚，由所附的权利要求书所限定的本实用新型并不仅仅局限于上面说明书中所阐述的特定细节，未脱离本实用新型宗旨或范围的对本实用新型的许多显而易见的改变同样可能达到本实用新型的目的。
