一种智能化通风柜的制作方法

本实用新型涉及空气净化技术领域，具体为一种智能化通风柜。

背景技术：

在化学实验室中，实验操作时会产生各种有害有味气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜。而在生物实验中，空气中游离的微尘等很容易对微生物样品造成破坏，这就对工作台的洁净度提出了极高的要求，与化学实验不同的是，化学实验过程中使用通风柜的目的是为了保护使用者的安全，而生物实验中使用通风柜的目的更多的是为了保护工作台，所以，生物实验和化学实验使用的通风柜是正负压不相同的，通常情况下，一个实验室都会准备两个通风柜，一个用于生物实验，一个用于化学实验，而市场上常见的通风柜大多价格昂贵，一个实验室就需要两只，成本较高，占用的地方也大，很不方便。

另外，传统的通风柜大都采用电控系统与通风柜本体分开设置，集成度比较低、智能化程度比较低，需要人工操作进行通风柜的通风工作，不利于现代大规模操作，极大地浪费了时间，同时，通风效果不好，安装不方便。另外，分体式的设计方案，占用了大量的空间，操作繁琐，并且加工成本高，安装不方便；因此，一种智能化、模块化的高集成度通风柜成为当前市场所迫切需求的，具有很大的市场竞争力。

技术实现要素：

实用新型的目的：为了克服以上不足，本实用新型公开一种智能化通风柜，具有智能化程度高、集成度高，并且能够实现双向通风效果，过滤效果好。

技术方案：为了实现以上目的，本实用新型公开了一种智能化通风柜，包括柜体、过滤系统和电控箱；所述过滤系统和电控箱分体固定设于柜体的顶部；所述电控箱位于过滤系统的前方；所述过滤系统包括风机箱和过滤器；所述过滤器对称设于风机箱的上下两侧；所述柜体的顶部四周设有空气质量检测探头；所述风机箱和空气质量检测探头分别与电控箱相连；所述柜体的左右两面设有透明挡板，前面设有盖板；所述盖板为单向可折叠式透明板。

本实用新型所述的一种智能化通风柜，所述的通风柜包括柜体、过滤系统和电控箱；采用电控箱与柜体一体化设置，多模块化设计、集成度高，电控系统集中，一方面便于安装，缩短安装周期；另一方面集成化设计，减小了通风柜的占地空间，便于操作，缩短了操作的时间；另外，所述的过滤系统的上下两侧同步设有过滤器，达到双层过滤效果，净化效果比较明显；所述的风机箱和空气质量检测探头分别与电控箱相连，实现了对空气质量监测的智能化控制；所述的柜体的左右两面设有透明挡板，前面设有盖板，方便对通风柜内的观察；同时本实用新型还具有节约成本，适用范围广等特点。

进一步地，本实用新型所述的一种智能化通风柜，所述的过滤器上设有卡槽；所述柜体的顶部设有与卡槽相配合的卡板。通过卡槽与卡板的配合，保证过滤器的可拆卸，方便更换和清洁，灵活性比较强，具有很大的市场竞争力。

进一步地，本实用新型所述的一种智能化通风柜，所述的柜体可通过翻转过滤系统实现柜体内风向的改变。操作简单、灵活性强，实现通风柜内部风向的转换。

进一步地，本实用新型所述的一种智能化通风柜，所述的电控箱上设有向下倾斜的观察面；所述观察面上设有液晶显示屏。设置倾斜的观察面，人性化的设置方便了使用者对数据的观察，设置液晶显示屏能都准确的显示实时数据。

进一步地，本实用新型所述的一种智能化通风柜，所述的观察面与竖直平面的夹角为15度～45度。人性化的设计角度，可根据具体的位置关系进行调节，方便观察。

进一步地，本实用新型所述的一种智能化通风柜，所述的透明挡板上设有通风孔。方便空气的流通，利于通风柜内部空气的轮换。

进一步地，本实用新型所述的一种智能化通风柜，所述的透明挡板和盖板的材质为玻璃纤维增强塑料，保证了结构整体的强度，耐用性强。

上述技术方案可以看出，本实用新型所述的一种智能化通风柜具有如下有益效果：

本实用新型所述的一种智能化通风柜，所述的通风柜包括柜体、过滤系统和电控箱；采用电控箱与柜体一体化设置，多模块化设计、集成度高，电控系统集中，一方面便于安装，缩短安装周期；另一方面集成化设计，减小了通风柜的占地空间，便于操作，缩短了操作的时间；另外，所述的过滤系统的上下两侧同步设有过滤器，达到双层过滤效果，净化效果比较明显；所述的风机箱和空气质量检测探头分别与电控箱相连，实现了对空气质量监测的智能化控制；所述的柜体的左右两面设有透明挡板，前面设有盖板，方便对通风柜内的观察；同时本实用新型还具有节约成本，适用范围广等特点。另外，本实用新型所述的柜体1可通过翻转过滤系统2，将原来位于风机箱4上方的过滤器5翻转到下方，通过卡槽8卡合卡板9实现固定，进而实现柜体1内风向的改变，实现正负压的转换，具有很大的市场竞争力。

附图说明

图1为本实用新型所述的一种智能化通风柜的主视图；

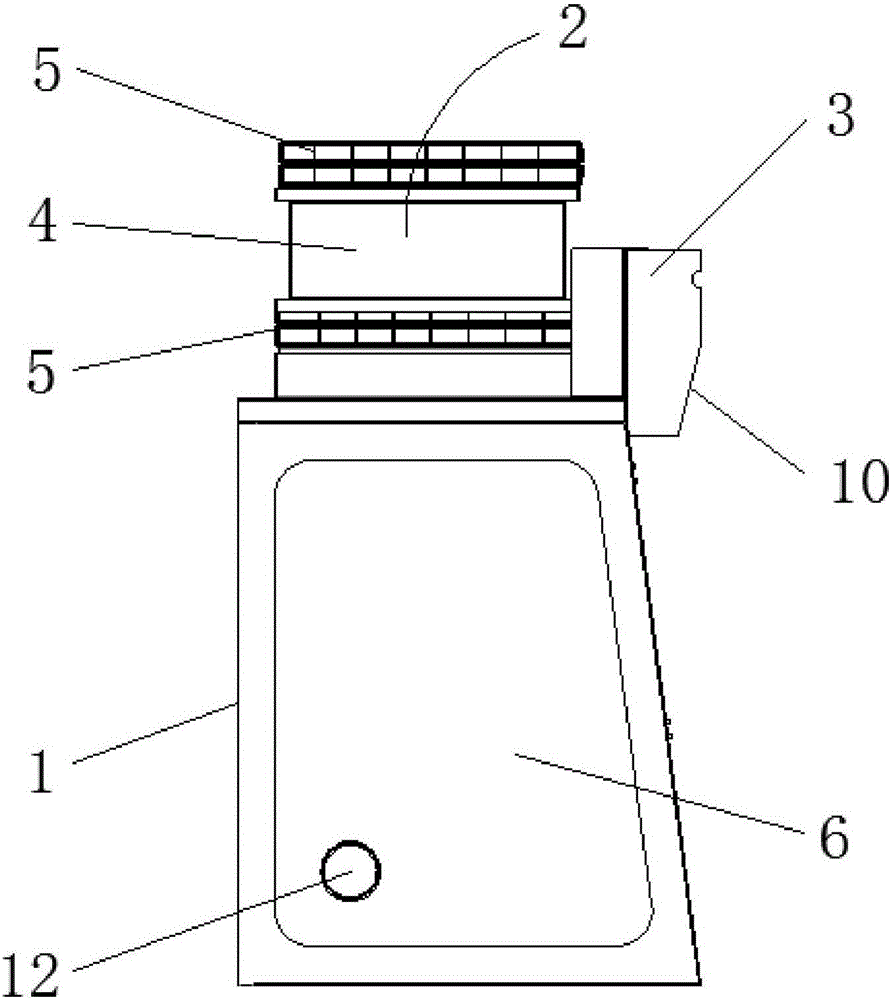

图2为本实用新型所述的一种智能化通风柜的侧视图；

图3为本实用新型所述柜体与过滤器连接的局部放大图；

图中：1-柜体、2-过滤系统、3-电控箱、4-风机箱、5-过滤器、6-透明挡板、7-盖板、8-卡槽、9-卡板、10-观察面、11-液晶显示屏、12-通风孔。

具体实施方式

下面结合附图，对本实用新型具体实施方式进行详细的描述，本实施例只限于说明本实用新型，并不限定本实用新型的范围。

实施例

本实用新型所述的一种智能化通风柜，如图1～图2所示，包括柜体1、过滤系统2和电控箱3；所述过滤系统2和电控箱3分体固定设于柜体1的顶部；所述电控箱3位于过滤系统2的前方；所述过滤系统2包括风机箱4和过滤器5；所述过滤器5对称设于风机箱4的上下两侧；如图3所示，过滤器5上设有卡槽8，柜体1的顶部设有与卡槽8相配合的卡板9；因此，柜体1可通过翻转过滤系统2，将原来位于风机箱4上方的过滤器5翻转到下方，通过卡槽8卡合卡板9实现固定，进而实现柜体1内风向的改变；所述柜体1的顶部四周设有空气质量检测探头；所述风机箱4和空气质量检测探头分别与电控箱3相连，实现对空气质量的实时监测，进而自动控制风机箱4内风机的运转；所述柜体1的左右两面设有透明挡板6，前面设有盖板7；所述盖板7为单向可折叠式透明板，所述的透明挡板6和盖板7的材质为玻璃纤维增强塑料。另外，所述的透明挡板6上设有通风孔12，两侧的通风孔12的轴心线在同一条直线上。

优选地，本实用新型所述的一种智能化通风柜，如图1所示，电控箱3上设有向下倾斜的便于观察数据的观察面10，观察面10上设有液晶显示屏11，能够准确的观察到实时数据；其中，所述得观察面10与竖直平面的夹角为15度～45度，可根据柜体1的高度进行适当的调节改变，提高灵活性。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
