一种转轮清洁控制装置的制作方法

文档序号:12533274阅读:363来源:国知局
一种转轮清洁控制装置的制作方法

本实用新型涉及一种转轮湿热交换器的清洁控制装置,尤其涉及一种转轮清洁控制装置。



背景技术:

热回收装置可以在排风和送风之间进行热、湿交换,从而回收被排风带走的冷量或热量,降低设备的运行能耗和装机容量。然而热回收装置在恶劣的工作环境下长时间运行工作,会使其表面附着杂物(如尘埃、小颗粒状物体)越积越多,从而使热回收装置热交换效率低下,因而热回收装置表面的清洁显得尤为重要。基于以上原因,转轮热回收装置清洁装置应运而生,目前,通过以一种丝杆或是气缸等传动机构为载体,并依托这种载体使载有压缩气体的喷出装置(例如喷嘴,风刀等)在转轮表面做往复运作,依靠压缩气体的喷出压力,来达到清洗转轮表面杂物、恢复转轮的热交换效率等的目的。

但是,现有的清洁装置虽然能达到清洗的目的,但是一般以手动操作为主,操作过程比较繁琐、复杂,同时亦存在清洗精度不高等问题。



技术实现要素:

为解决上述技术存在的缺陷,本实用新型旨在提供一种转轮清洁控制装置,其至少具有自动化控制、构造简单、操作方便,清洁效果佳、应用范围广等优点!

具体实用新型内容如下:

一种转轮清洁控制装置,它包括箱体、设在箱体内的主控制器、与主控制器电控制连接的显示屏、继电器、接触器、电机驱动器、清洁介质管路及其调节装置,所述电机驱动器与箱体外部的电机电控制连接,所述外部电机通过一外部传感器与主控制器电控制连接,所述清洁介质管路及其调节装置包括设在箱体上的清洁介质入口、清洁介质出口以及设在清洁介质入口和清洁介质出口之间的管路和清洁介质调节装置。

作为一优选实施方案,所述清洁介质入口和清洁介质出口之间流通的为高压气体,清洁介质入口与进气管连接,清洁介质出口与出气管连接,所述进气管和出气管之间设有气压调节阀和电磁阀气阀。

作为一优选实施方案,所述清洁介质入口和清洁介质出口之间流通的为水,清洁介质入口与进水管连接,清洁介质出口与出水管连接,所述进水管与出水管之间设有水压调节阀。

作为一优选实施方案,所述显示屏为LED或LCD触摸显示屏。

作为一优选实施方案,所述主控制器为单片机或PLC。

作为一优选实施方案,箱体内设有开关电源和过电流报警传感器。

有益效果:

本实用新型基于电气控制技术,包括箱体、设在箱体内的主控制器、与主控制器电控制连接的显示屏、继电器、接触器、电机驱动器、清洁介质管路及其调节装置,形成一套较为完整的自动控制装置,集合理性、可操作性、可靠性等于一体,可省去繁琐的操作步骤以避免人为带来的操作失误,提升自身操作的简便性,提高控制的精确性,以及系统智能控制所降低的人工成 本,清洁效果可控并得到大大的提高,大大增加了整体设备的换热效率。

附图说明

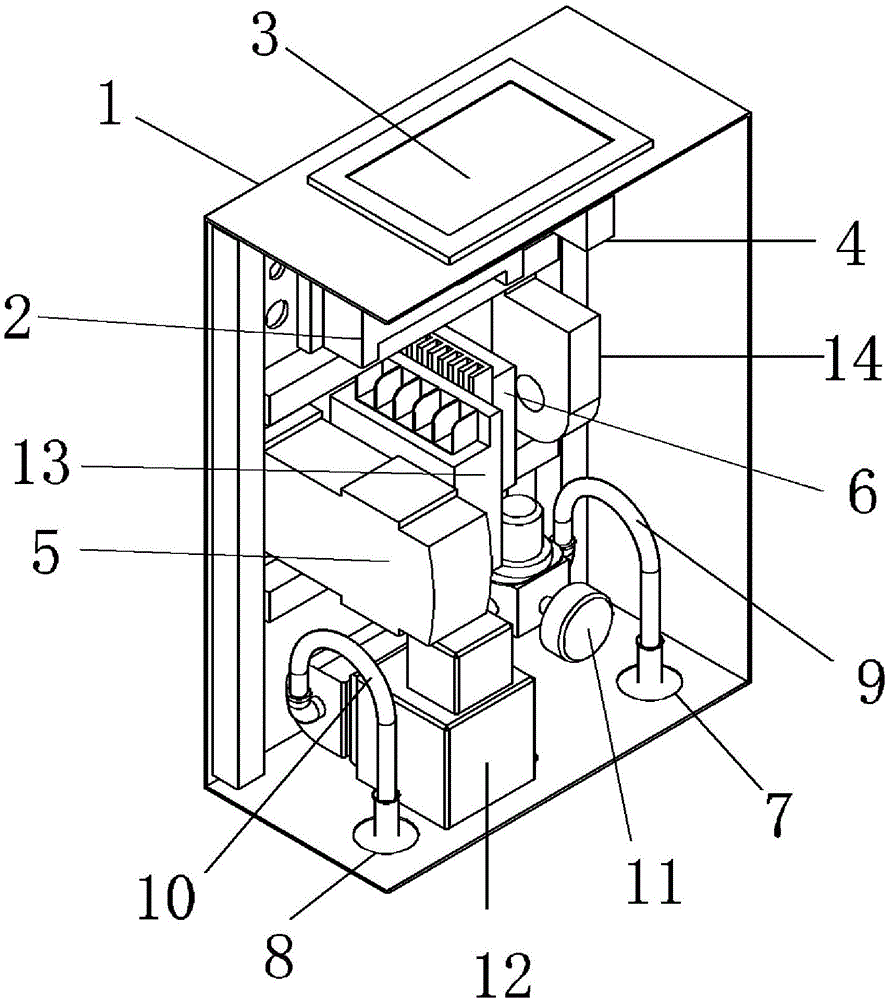

图1是本实用新型一优选实施例的箱体内正面结构示意图;

图2是本实用新型一优选实施例的箱体内立体结构示意图。

附图标记:

1、箱体;2、主控制器;3、显示屏;4、继电器;5、接触器;6、电机驱动器;7、清洁介质入口;8、清洁介质出口;9、进气管;10、出气管;11、气压调节阀;12、电磁阀气阀;13、开关电源;14、过电流报警传感器。

具体实施方式

下面结合具体的实施方式来对本实用新型进行说明:

如图所示,一种转轮清洁控制装置,它包括箱体1、设在箱体1内的主控制器2、与主控制器2电控制连接的显示屏3、继电器4、接触器5、电机驱动器6、清洁介质管路及其调节装置,所述电机驱动器6与箱体1外部的电机电控制连接,所述外部电机通过一外部传感器与主控制器2电控制连接,所述清洁介质管路及其调节装置包括设在箱体1上的清洁介质入口7、清洁介质出口8以及设在清洁介质入口7和清洁介质出口8之间的管路和清洁介质调节装置。继电器4与主控制器2连接。

作为一优选实施例,所述清洁介质入口7和清洁介质出口8之间流通的为高压气体,清洁介质入口7与进气管9连接,清洁介质出口8与出气管10连接,所述进气管9和出气管10之间设有气压调节阀11和电磁阀气阀12。

作为另一优选实施例,所述清洁介质入口7和清洁介质出口8之间流通 的为水,清洁介质入口7与进水管连接,清洁介质出口8与出水管连接,所述进水管与出水管之间设有水压调节阀。

作为一优选实施例,所述显示屏3为LED或LCD触摸显示屏。

作为一优选实施例,所述主控制器2为单片机或PLC。

作为一优选实施例,箱体1内设有开关电源13和过电流报警传感器14。

工作原理介绍:

通过开关电源给整个系统供电,再通过触摸显示屏(人机交互界面)设置需要执行的参数(例如设置:运行时间、周期等),启动系统。主控制器2会给出信号到电机驱动器6,由电机驱动器6驱动外部电机工作。并由外部传感器给主控制器2信号输入,控制电机运行方向。接触器5可提供一个电源输出,并由主控制器2控制通断。电磁阀气阀12由主控制器2通过信号输入控制其通断,继电器4保护主控制器2,可以避免由于接触器5跟电磁阀气阀12过大的功率对主控制器2造成影响。通过气压调节阀11可以手动调节高压气体的压力。

需要说明的是,本实施例主要给出的是高压气体作为清洁介质流通的结构,如上所述,也可用水洗代替气洗,清洁介质换成水依然可以达到清洁的目的,调节装置相应的换成水压调节装置即可。

以上内容仅为本实用新型的较佳实施例,对于本领域的普通技术人员,依据本实用新型的思想,在具体实施方式及应用范围上均会有改变之处,本说明书内容不应理解为对本实用新型的限制。
