一种白炭黑生产用除尘装置的制作方法

本实用新型涉及白炭黑合成技术领域，尤其是一种白炭黑生产用除尘装置。

背景技术：

酸法生产白炭黑，是将可溶性硅酸盐与硫酸（或者其它酸）一起反应，当反应液达 到某一 PH 值时停止加酸反应，进行陈化，然后过滤并用水多次反复洗涤，脱除 Na2so4后，经 干燥、粉碎后得到成品。其中，浆料采用喷雾干燥法进行干燥，传统技术中，干燥中的干燥尾气直接排放入大气，不仅造成能量的损失，且尾气排放中带出的物料粉粒会对环境造成污 染。目前市面上的一种压滤机水回收利用系统在收集粉料时，常常有大量粉料滞留在过滤层上，倒置过滤装置堵塞，必须经常更换过滤网，降低了工作效率。

技术实现要素：

本实用新型针对现有技术的不足，提出一种白炭黑生产用除尘装置，在粉料收集的同时，通过过滤层的震动将粉料震落，避免了过滤层常常堵塞的问题，同时提高了粉料的收集效率。

为了实现上述实用新型目的，本实用新型提供以下技术方案：

一种白炭黑生产用除尘装置，包括筒体、除尘层结构和粉料收集仓，

所述除尘层结构包括圆台形罩筒、过滤层、振动器和弹簧，

所述过滤层覆盖所述罩筒顶部端口，所述振动器安装在所述罩筒侧壁上，环绕所述罩筒底部端口外沿安装有若干所述弹簧，各所述弹簧与所述筒体内壁连接，

所述粉料收集仓为槽体，在所述筒体底部侧壁上开有槽体进出口，所述粉料收集仓与所述槽体进出口滑动配合，所述粉料收集仓位于所述除尘层结构下方。

进一步地，还包括限位环板，所述限位环板套在所述罩筒外部、外沿与所述筒体内壁固定连接且密封，在所述限位环板与所述筒体外壁之间设置有弹性密封层。

进一步地，所述过滤包括位于顶部的催化活性炭层和底部的粗滤网。

进一步地，在所述筒体顶部设置有出气口。

本实用新型一种白炭黑生产用除尘装置，在粉料收集的同时，通过过滤层的震动将粉料震落，避免了过滤层常常堵塞的问题，同时提高了粉料的收集效率。

附图说明

图1为本实用新型所述一种白炭黑生产用除尘装置的示意图；

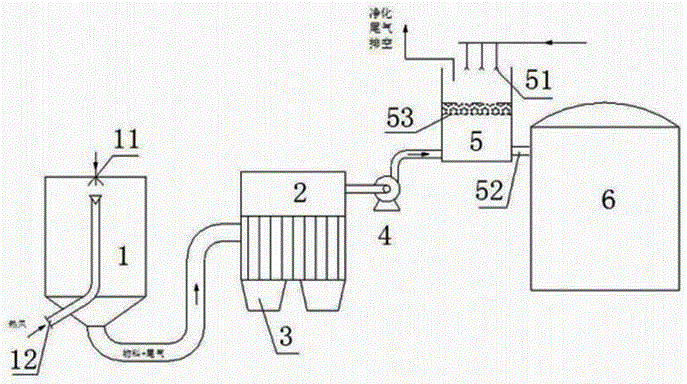

图2为应用本实用新型的一种压滤机水回收利用系统示意图。

具体实施方式

下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1和2所示的一种白炭黑生产用除尘装置，包括筒体17、除尘层结构和粉料收集仓19，

除尘层结构包括圆台形罩筒23、过滤层、振动器22和弹簧20，

过滤层覆盖罩筒23顶部端口，振动器安装在罩筒23侧壁上，环绕罩筒23底部端口外沿安装有若干弹簧20，各弹簧20与筒体17内壁连接，

粉料收集仓19为槽体，在筒体17底部侧壁上开有槽体进出口18，粉料收集仓19与槽体进出口18滑动配合，粉料收集仓19位于除尘层结构下方。

本实用新型还包括限位环板，限位环板套在罩筒23外部、外沿与筒体17内壁固定连接且密封，在限位环板与筒体17外壁之间设置有弹性密封层21。

过滤包括位于顶部的催化活性炭层14和底部的粗滤网15。

在筒体17顶部设置有出气口13。

应用本实用新型的一种压滤机水回收利用系统说明如下：

该装置包括干燥器1，干燥器1与除尘部件管道连接，除尘部件包括一级除尘器2和二级除尘器，一级除尘器2设置在料仓3的上部，一级除尘器2与二级除尘器之间管道连接，二级除尘器为湿法除尘器5，湿法除尘器5的上部设有冷水喷头51，湿法除尘器5的下部设有热水出口52，热水出口52管道连接白炭黑合成用的反应釜6的供水系统。一级除尘器2和湿法除尘器5之间设有风机4。湿法除尘器5中装有填料，本处选用了聚丙烯鲍尔环填料为了进料之目的，干燥器1的上部设有浆料入口11，干燥器1的下部设有热风入口12。从底部吹入的热风迅速干燥从上部输送而来的浆料，干燥后的物料及尾气经管道输送至一级除尘器中除尘，物料进入料仓中，尾气在风机作用下输送至湿法除尘器中，在冷水喷淋下进行二级除尘，冷水来自于合成反应的反应釜的供水系统，净化后的尾气排空，获得热量后温度升高的喷淋水经沉降、澄清后被输送到合成反应的反应釜的供水系统中，达到了热能充分利用的目的。

本实用新型即应用于如上所述一级除尘器2和料仓3处。

本实用新型一种白炭黑生产用除尘装置，在粉料收集的同时，通过过滤层的震动将粉料震落，避免了过滤层常常堵塞的问题，同时提高了粉料的收集效率。
