一种家电清洗机清洗导管的制作方法

本实用新型涉及一种导管，尤其涉及一种家电清洗机清洗导管。

背景技术：

家电清洗机主要用于清洗空调和油烟机等，为了增加清洗的效果，通常会采用高温蒸汽清洗，目前用于输送蒸汽的管子主要为普通的塑胶管，而普通的塑胶管运到高温蒸汽容易软化，因此极容易造成塑胶管老化，从而降低管子的使用寿命，鉴于以上缺陷，实有必要设计一种家电清洗机清洗导管。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种家电清洗机清洗导管，来解决现有的家电清洗机清洗蒸汽导管耐高温性差，且极易老化降低使用寿命的问题。

为解决上述技术问题，本实用新型的技术方案是：一种家电清洗机清洗导管，包括连接管、蒸汽喷管，所述连接管内部设有接头，所述蒸汽喷管的端部套于所述接头上，所述蒸汽喷管包含了软胶管、防护套，所述软胶管设于所述防护套内部，所述软胶管为耐高温硅胶管，所述连接管外端套设有螺纹接头。

进一步，所述防护套为金属波纹管。

进一步，所述防护套材质为铝合金。

进一步，所述防护套外壁还设有隔热层，所述隔热层为硅胶膜。

进一步，所述防护套为高温尼龙管。

进一步，所述防护套为螺旋高温尼龙管。

进一步，所述软胶管内部还设有强力纤维。

进一步，所述连接管内部还设有密封圈。

与现有技术相比，该家电清洗机清洗导管，可通螺纹接头与清洗喷枪连接，蒸汽喷管的一端与清洗机的一端连接，因此清洗机中的高温蒸汽可通过蒸汽喷管输送到喷枪中，由于蒸汽喷管由软胶管和防护套组成，且软胶管为耐高温硅胶管，而耐高温硅胶管能承受250摄氏度的高温，因此清洗机在通过高温蒸汽清洗家电时不会造成软胶管软化，从而避免蒸汽喷管由于软化后导致蒸汽喷管老化，保证了该家电清洗机清洗导管的使用寿命。

附图说明

图1是本实用新型所述家电清洗机清洗导管的主视图；

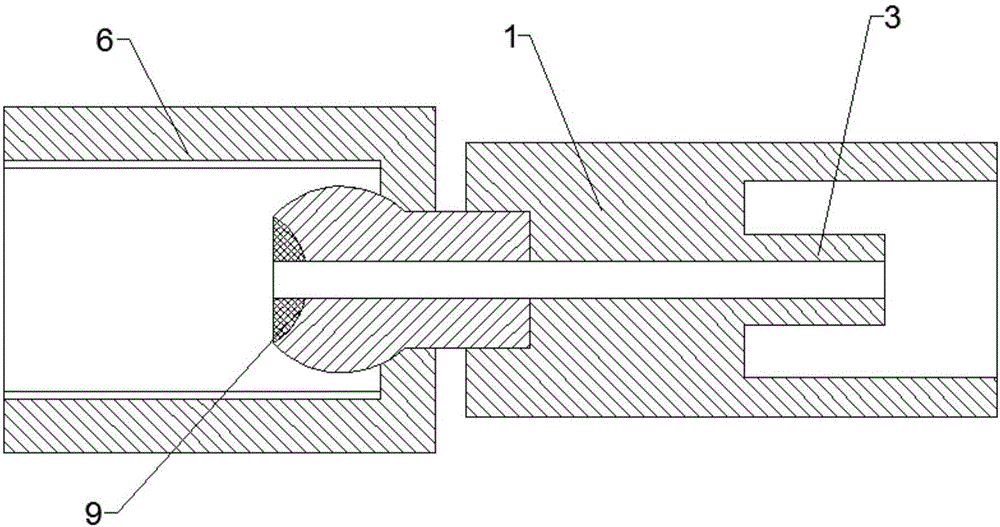

图2是本实用新型所述家电清洗机清洗导管所述连接管的剖视图；

图3是本实用新型所述家电清洗机清洗导管的蒸汽喷管的剖视图

图4是本实用新型所述家电清洗机清洗导管的蒸汽喷管的横截面视图。

连接管1、蒸汽喷管2、接头3、软胶管4、防护套5、螺纹接头6、隔热层7、强力纤维8、密封圈9

具体实施方式

如下具体实施方式将结合上述附图进一步说明。

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3、图4所示，一种家电清洗机清洗导管，包括连接管1、蒸汽喷管2，所述连接管1内部设有接头3，所述蒸汽喷管2的端部套于所述接头3上，所述蒸汽喷管2包含了软胶管4和防护套5，所述软胶管4设于所述防护套5内部，所述软胶管4为耐高温硅胶管，所述连接管1外端套设有螺纹接头6。因此，该家电清洗机清洗导管，可通螺纹接头7与清洗喷枪连接，蒸汽喷管2的一端与清洗机的一端连接，因此清洗机中的高温蒸汽可通过蒸汽喷管2输送到喷枪中，由于蒸汽喷管2由软胶管4和防护套5组成，且软胶管4为耐高温硅胶管，而耐高温硅胶管能承受250摄氏度的高温，因此清洗机在通过高温蒸汽清洗家电时不会造成软胶管软化，从而避免蒸汽喷管2由于软化后导致蒸汽喷管2老化，保证了该家电清洗机清洗导管的使用寿命，其中防护套5是对软胶管4起到保护作用。

进一步，所述防护套5为金属波纹管。因此，防护套5的硬度高，刚性强，从而对软胶管4起到很好的防护作用。

进一步，所述第一防护套5材质为铝合金。而铝合材质抗氧化性强，因此增加了第一防护套5的使用寿命。

进一步，所述防护套5外壁还设有隔热层7，所述隔热层7为硅胶膜。因此，能起到隔热作用，防止在清洗电器时烫伤操作者。

进一步，所述防护套5为高温尼龙管。

进一步，所述防护套5为螺旋高温尼龙管。因此，可通过高温尼龙管对软胶管4起到保护作用。

进一步，所述软胶管4内部还设有强力纤维8。因此，可增加软胶管4的强度。

进一步，所述连接管1内部还设有密封圈9。因此通过螺纹接头7与喷枪连接时，密封圈9与喷枪接触，从而达到密封作用。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
