一种压缩机作业缓冲板的制作方法

本发明涉及压缩机技术领域，具体为一种压缩机作业缓冲板。

背景技术：

压缩机是将低压气体提升为高压气体的一种从动的流体机械，是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，现在的压缩机在长期使用的过程中，往往因作业的过程中的震动，导致整体出现晃动，导致压缩机内部连接元件松动，影响压缩机的使用寿命，不能够满足用户使用要求，实用价值低。

技术实现要素：

本发明的目的在于提供一种压缩机作业缓冲板，具备缓冲性能好的优点，解决了在的压缩机在长期使用的过程中，往往因作业的过程中的震动，导致整体出现晃动，导致压缩机内部连接元件松动，影响压缩机的使用寿命，不能够满足用户使用要求，实用价值低的问题。

为实现上述目的，本发明提供如下技术方案：一种压缩机作业缓冲板，包括底座，所述底座的顶部设置有放置板，所述放置板的顶部固定连接有压缩机本体，所述放置板的顶部设置有相对称的定位杆，所述定位杆的一端贯穿放置板并延伸至放置板的外部，所述放置板的底部贯穿底座并延伸至底座的内壁，所述底座的内底壁固定连接有相对称的竖杆，所述竖杆的外表面套设有活动环，所述活动环的两端固定连接有相对称的伸缩弹簧，所述活动环的外表面固定连接有折板，所述折板远离活动环的一端与放置板的外表面固定连接，所述放置板底部固定连接有连接板，所述连接板的底部固定连接有弹簧杆，所述底座的内底壁固定连接有第一固定板，所述第一固定板的顶部固定连接有第一缓冲垫，所述第一缓冲垫的顶部固定连接有缓冲弹簧，所述缓冲弹簧远离第一缓冲垫的一端固定连接有第二缓冲垫，所述第二缓冲垫的顶部固定连接有第二固定板，所述弹簧杆远离连接板的一端贯穿第二固定板并与第一固定板的顶部固定连接。

优选的，所述底座的顶部开设有与定位杆相适配的定位孔，所述定位杆贯穿放置板的一端位于定位孔的内部。

优选的，所述伸缩弹簧远离活动环的一端与底座的内壁固定连接。

优选的，所述第一缓冲垫的顶部固定连接有限位杆。

优选的，所述底座的底部固定连接有增重板，所述增重板的底部镶嵌有防滑板。

优选的，所述第一固定板的数量至少有三个。

与现有技术相比，本发明的有益效果为：本发明通过活动环的两端固定连接有相对称的伸缩弹簧，活动环的外表面固定连接有折板，折板远离活动环的一端与放置板的外表面固定连接，伸缩弹簧远离活动环的一端与底座的内壁固定连接，使其整体在作业中产生震动时，利用伸缩弹簧能够减缓整体的震动幅度，在通过第一固定板和第二固定板之间设置的缓冲弹簧，且第一固定板的数量至少有三个，提高整体减震效果，提高整体的可实施性，使其整体能够有效减缓整体作业产生的震动幅度，避免压缩机内部连接元件松动，提高压缩机的使用寿命，能够满足用户使用要求，提高整体的实用价值。

附图说明

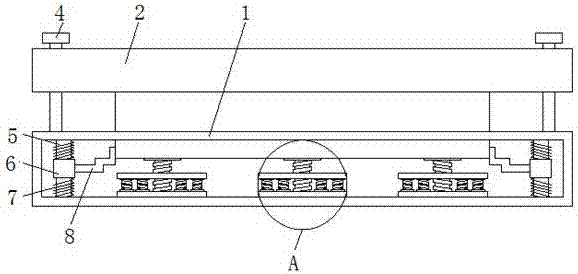

图1为本发明结构正视图；

图2为本发明底座的剖视图；

图3为本发明图2中a处放大图。

图中：1底座、2放置板、3压缩机本体、4定位杆、5竖杆、6活动环、7伸缩弹簧、8折板、9连接板、10弹簧杆、11第一固定板、12第一缓冲垫、13缓冲弹簧、14第二缓冲垫、15第二固定板、16限位杆、17增重板、18防滑板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种压缩机作业缓冲板，包括底座1，底座1的顶部开设有与定位杆4相适配的定位孔，定位杆4贯穿放置板2的一端位于定位孔的内部，起到固定放置板2的作用，避免整体作业导致放置板2摇摆，提高整体的合理性，底座1的顶部设置有放置板2，底座1的底部固定连接有增重板17，增重板17的底部镶嵌有防滑板18，提高整体放置的稳定性，放置板2的顶部固定连接有压缩机本体3，放置板2的顶部设置有相对称的定位杆4，定位杆4的一端贯穿放置板2并延伸至放置板2的外部，放置板2的底部贯穿底座1并延伸至底座1的内壁，底座1的内底壁固定连接有相对称的竖杆5，竖杆5的外表面套设有活动环6，活动环6的两端固定连接有相对称的伸缩弹簧7，伸缩弹簧7远离活动环6的一端与底座1的内壁固定连接，使其整体在作业中产生震动时，利用伸缩弹簧7能够减缓整体的震动幅度，活动环6的外表面固定连接有折板8，折板8远离活动环6的一端与放置板2的外表面固定连接，放置板2底部固定连接有连接板9，连接板9的底部固定连接有弹簧杆10，底座1的内底壁固定连接有第一固定板11，第一固定板11的数量至少有三个，提高整体减震效果，提高整体的可实施性，第一固定板11的顶部固定连接有第一缓冲垫12，第一缓冲垫12的顶部固定连接有限位杆16，起到保护缓冲弹簧13的作用，避免缓冲弹簧13承受过多的重力导致缓冲弹簧13变形损坏，第一缓冲垫12的顶部固定连接有缓冲弹簧13，缓冲弹簧13远离第一缓冲垫12的一端固定连接有第二缓冲垫14，第二缓冲垫14的顶部固定连接有第二固定板15，弹簧杆10远离连接板9的一端贯穿第二固定板15并与第一固定板11的顶部固定连接。

综上所述：该压缩机作业缓冲板，通过活动环6的两端固定连接有相对称的伸缩弹簧7，活动环6的外表面固定连接有折板8，折板8远离活动环6的一端与放置板2的外表面固定连接，伸缩弹簧7远离活动环6的一端与底座1的内壁固定连接，使其整体在作业中产生震动时，利用伸缩弹簧7能够减缓整体的震动幅度，在通过第一固定板11和第二固定板15之间设置的缓冲弹簧13，且第一固定板11的数量至少有三个，提高整体减震效果，提高整体的可实施性，解决了在的压缩机在长期使用的过程中，往往因作业的过程中的震动，导致整体出现晃动，导致压缩机内部连接元件松动，影响压缩机的使用寿命，不能够满足用户使用要求，实用价值低的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种压缩机作业缓冲板，包括底座，底座的顶部设置有放置板，放置板的顶部固定连接有压缩机本体，放置板的顶部设置有相对称的定位杆，定位杆的一端贯穿放置板并延伸至放置板的外部，放置板的底部贯穿底座并延伸至底座的内壁，底座的内底壁固定连接有相对称的竖杆，竖杆的外表面套设有活动环，活动环的两端固定连接有相对称的伸缩弹簧，活动环的外表面固定连接有折板，折板远离活动环的一端与放置板的外表面固定连接，放置板底部固定连接有连接板。本发明，使其整体能够有效减缓整体作业产生的震动幅度，避免压缩机内部连接元件松动，提高压缩机的使用寿命，能够满足用户使用要求，提高整体的实用价值。
