一种用于光伏支架减震隔震装置的新型减震弹垫的制作方法

本发明涉及一种减震装置，尤其是一种结构简单可靠，设计巧妙，减振隔振效果好的用于光伏支架减震隔震装置的新型减震弹垫。

背景技术：

国内外现有光伏组件安装支架都采用刚性链接，至支架上方安装组件的平面也均为刚性面，在支架组件安装完成后投运中，每年都有组件隐裂情况，隐裂主要因素是风压、雪压、支架变形等情况，导致光伏组件受力变形造成组件隐裂；近年新兴一种索结构光伏支架，此类支架已由于安装组件的结构面为柔性曲线构造，组件边框及面板均为刚性面，安装组件时刚柔结合以及投运中风压、雪压情况下也会对组件造成变形导致隐裂。

技术实现要素：

为解决上述问题，本发明提供了一种结构简单、设计巧妙、减振隔振效果好的用于光伏支架减震隔震装置的新型减震弹垫。

实现本发明目的的一种用于光伏支架减震隔震装置的新型减震弹垫，包括圆柱形橡胶本体，所述圆柱形橡胶本体的中部设置有一条贯通通孔，进一步的，本专利也可设计成方柱形橡胶本体，所述方柱形橡胶本体的中部设置有一条贯通通孔。

本专利所述的一种用于光伏支架减震隔震装置的新型减震弹垫，将其套在光伏支架减震隔震装置的长螺栓上，可使整个装置具有弹性，可在水平方向和垂直方向发生轻微变形，抵消部分横向或竖向的风力振动，增强整个光伏支架减震隔震装置韧性，防止其被较大风力吹坏，整体结构简单可靠，设计巧妙，整体制造成本不高，有利于大规模推广使用。

附图说明

图1为本发明的一种用于光伏支架减震隔震装置的新型减震弹垫的圆柱形状态下的俯视方向结构示意图

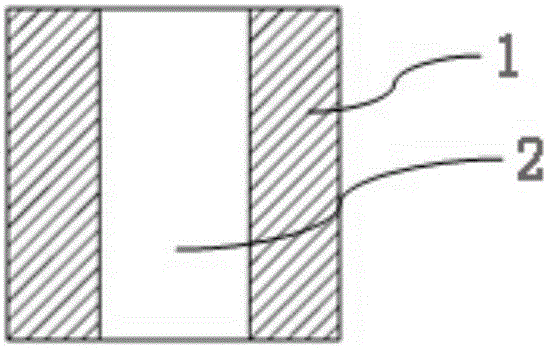

图2为本发明的一种用于光伏支架减震隔震装置的新型减震弹垫的圆柱形状态下的侧视方向结构示意图

图3为本发明的一种用于光伏支架减震隔震装置的新型减震弹垫的方柱形状态下的俯视方向结构示意图

图4为本发明的一种用于光伏支架减震隔震装置的新型减震弹垫的方柱形状态下的侧视方向结构示意图

具体实施方式

如图1至图4所示，本发明的一种用于光伏支架减震隔震装置的新型减震弹垫，包括圆柱形橡胶本体1，所述圆柱形橡胶本体1的中部设置有一条贯通通孔2，进一步的，本专利也可设计成方柱形橡胶本体1或其他任何形状，所述方柱形橡胶本体1的中部设置有一条贯通通孔2。

本专利所述的一种用于光伏支架减震隔震装置的新型减震弹垫，将其套在光伏支架减震隔震装置的长螺栓上，可使整个装置具有弹性，可在水平方向和垂直方向发生轻微变形，抵消部分横向或竖向的风力振动，增强整个光伏支架减震隔震装置韧性，防止其被较大风力吹坏，整体结构简单可靠，设计巧妙，整体制造成本不高，有利于大规模推广使用。

上面所述的实施例仅仅是对本发明的优选实施方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神前提下，本领域普通工程技术人员对本发明技术方案做出的各种变形和改进，均应落入本发明的权利要求书确定的保护范围内。
