一种无磁型多级悬吊减震装置的制作方法

本发明涉及悬吊减震技术领域，主要涉及一种无磁型多级悬吊减震装置。

背景技术：
：

随着低温、超导、磁体等技术的进步，稳态及非稳态强磁场技术的发展十分迅速，为开展强磁场这一极端条件下的科学研究提供便利条件。上世纪末，日本、美国、德国、法国等发达国家投入巨资，建设稳态强磁场装置，稳态磁场最高达45T（美国国家强磁场实验室）。与此同时，强磁场下的物性研究工作也受到高度重视，并得到迅速发展。发达国家在强磁场条件下的物性研究起步较早，已经有了一些发现和突破，并且促进了若干科学的新概念、新思想和新理论的问世。

水冷磁体在运行过程中需要非常大的水流、电流会产生一定的噪音和振动这对强磁场环境下进行科学研究会产生一定的影响。对于对环境要求苛刻的科学实验即使是楼层之间的震动也会对实验结果产生一定的影响，因此降低强磁场环境下的震动干扰，对强磁场环境下物性的研究尤为重要。

技术实现要素：
：

本发明目的就是为了弥补已有技术的缺陷，提供一种无磁型多级悬吊减震装置，解决了强磁场等复杂环境下的震动对人们生活及科研产生的不良影响。

本发明是通过以下技术方案实现的：

一种无磁型多级悬吊减震装置，其特征在于：包括重力隔震系统、多级悬吊减震系统两个部分，所述重力隔震系统包含有线性叠加放置的减震箱、气垫式减震器和顶部面板，所述多级悬吊系统包含有减震支架、弹簧、可调节挂钩以及绳索，所述减震支架经弹簧、可调节挂钩和绳索以及横梁悬吊在两侧的重力隔震系统之上，所述减震支架中设有由弹簧、可调节挂钩和绳索组成的用于悬吊重物的可调节悬吊绳索。

所述的减震箱采用无磁型材料加工制，作用于填充重物以增加整体的稳定性，减震箱之间线性叠放，可根据实际需要放置叠放层数，减震箱之间通过减震器连接。减震箱的形状及尺寸根据减震目标物的实际情况设计加工。

所述的减震器可为气垫减震器或有减震功能的其他器件。

所述的减震支架和顶部面板采用无磁型材料加工定制，减震支架通过顶部面板及两根无磁型横梁悬吊在沙箱组合之上；所述减震支架的形状及尺寸根据减震目标物的实际情况设计加工。

所述的弹簧为螺旋挂钩弹簧，其采用无磁型材料根据实际需要合理设计其尺寸、弹性刚度以达到最优的减震效果。

所述的绳索采用无磁性绳索，与无磁型可调节挂钩和弹簧连接组成可调节悬吊绳索，可在一定范围内调节物品高度及平衡。

所述的无磁型材料采用铜、铝、316不锈钢无磁型金属材料，或水泥混凝土、塑料无磁型非金属材料。

所述的减震支架由多根无磁型连接杆组成的倒T型框架结构，所述倒T型框架通过水平段两端部的弹簧、可调节挂钩和绳索与两侧放置在顶部面板上的横梁进行吊装，所述倒T型框架中部竖直段为框体结构，其框体中设有弹簧、可调节挂钩和绳索组成的用于悬吊重物的可调节悬吊绳索。

本发明提出一种无磁型多级悬吊减震装置，可调节悬吊绳索将减震支架和物品悬吊，构成第一级悬吊；减震支架悬吊起物品构成第二级悬吊；对于多级悬吊减震系统而言，由于传递函数的彼此关联，伴随着悬吊级数的增加外界高频震动的衰减速度明显加快，大大增加减震效果。同时减震箱和减震器组成的重力隔震系统可以有效隔绝该装置放置面产生的震动。

本发明的优点是：

本发明通过减震箱组合及气垫式减震器组成的重力隔震系统以悬吊的方式将减震支架悬吊，使减震支架离开地面并悬空，直接避免了地面震动对减震支架的影响，在此基础上物品再以悬吊的方式悬吊于减震支架上进一步加强了减震效果，解决了强磁场环境下的震动对人们生活及科研产生的不良影响。

附图说明：

图1是本发明一种无磁型多级悬吊减震装置的结构示意图。

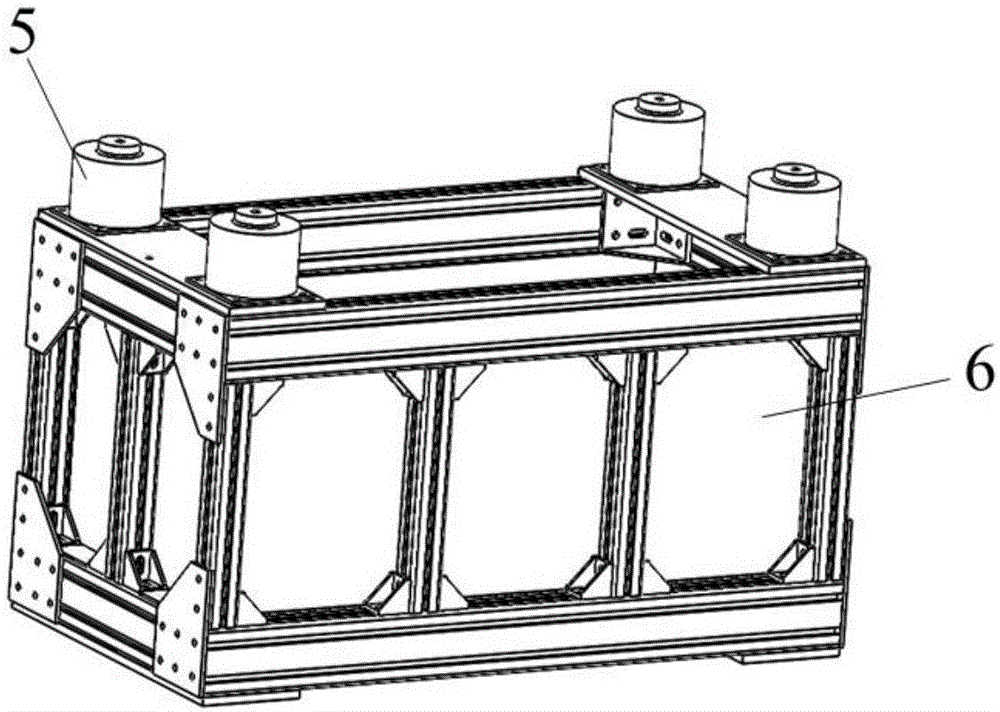

图2是减震箱和减震器组合实例效果图。

图3是减震支架结构图。

图4是可调节绳索结构图。

图5为测试水冷磁体的铝方架和主腔室上的振动谱。

图中，1.顶部面板，2弹簧，3.绳索，4.可调节挂钩，5.减震器，6.减震箱，7.减震支架，8.横梁，9.物品。

具体实施方式：

参见附图。

一种无磁型多级悬吊减震装置，包括：重力隔震系统、多级悬吊减震系统两个部分；所述重力隔震系统由减震箱5、气垫式减震器4、顶部面板1线性叠放组成，所述多级悬吊系统包含减震支架7、弹簧2、可调节挂钩4以及绳索3，其中减震支架7经弹簧2、可调节挂钩4和绳索3组成的4根可调节悬吊绳索悬吊在重力隔震系统之上后用于悬吊物品9，所述重力隔震系统。

所述的减震支架7由多根无磁型连接杆组成的倒T型框架结构，所述倒T型框架通过水平段两端部的弹簧2、可调节挂钩4和绳索3与两侧放置在顶部面板1上的横梁进行吊装，所述倒T型框架中部竖直段为框体结构，其框体中设有弹簧、可调节挂钩和绳索组成的用于悬吊重物的可调节悬吊绳索。

其中弹簧2为螺旋挂钩弹簧采用无磁型材料根据实际需要合理设计其尺寸、弹性刚度以达到最优的减震效果。

其中绳索3采用无磁型绳索，与无磁型可调节挂钩4和弹簧连接组成可调节悬吊绳索，可在一定范围内调节物品高度及平衡。

其中减震箱5采用无磁型材料加工制作用于填充重物以增加整体的稳定性，减震箱5之间线性叠放可根据实际需要放置叠放层数，减震箱5之间通过减震器4连接。减震箱组合的作用在于增加整个系统的稳定性以及承载悬吊系统。

其中减震支架7和顶部面板1采用无磁型材料加工定制，减震支架7通过顶部面板1与两根无磁型横梁8悬吊在沙箱组合之上。

附图5为使用上述减震装置与普通实验环境下测试水冷磁体的铝方架和主腔室上的振动谱对比图，过程中通过测振仪器检测，由此可知主腔室上的振动相较于水冷磁体，其频谱分析后的加速度峰值被降低了70多倍，而主腔室上的谱基本上和普通实验环境的振动相似，其减震性能效果明显提高，保证了水冷磁体的测试性能。

本发明的一种无磁型多级悬吊减震装置的特点是整体材料选用无磁材料，利用多级悬吊减震以及隔震相结合的方式将目标物品的震动甚至是在强磁场下的震动显著降低。

以上是本发明的一种典型实施例，本发明的实施不限于此。
