一种金属密封球阀的制作方法

本实用新型涉及一种球阀，尤其涉及一种金属硬密封球阀。

背景技术：

目前，球阀可应用在管道介质温度较低且压力较高的行业。球阀由阀部分部件、驱 动机构及相关附件组成。一般，通过软质的阀座来对球阀的阀芯与上游、下游的管道之间的 连接进行密封。但是，现有技术的球阀存在这样的缺陷 ：由于现有低温球阀主要是采用软阀 座的结构，在某些特定的温度和压力等级条件下，会失去原有的密封效果，并且使用寿命很 短，最终会产生阀门泄漏的问题。

金属硬密封球阀通常应用于高温工况，材料在高温下的热膨胀是金属硬密封球阀设计必须考虑的问题。高温金属硬密封球阀的阀座与阀体之间的密封通常采用柔性石墨，柔性石墨等材料在高温下会产生体积膨胀，如果结构设计没有考虑材料在高温下的膨胀补偿，阀门在高温下必然会因为材料的膨胀而被卡死而不能动作。

技术实现要素：

针对上述出现的问题，本实用新型提供了一种结构简单、设计合理、安装方便、有效解决球阀体积膨胀导致设备使用不便的现象。

一种金属密封球阀，包括一球芯、一阀座，所述阀座活动套设于所述球芯外，所述球芯上设置有一流道，所述阀座在对应所述流道两端的位置上设置有开口，所述开口分别对接一上游管道和一下游管道，所述球芯用于在所述阀座内旋转使得所述流道的两端与所述上游管道和所述下游管道连通或不连通以切换所述上游管道与所述下游管道的连通状态，所述阀座所在球芯上方开和下方分别设一上密封阀座盖和下密封阀座盖；所述上密封阀座盖上穿设一与球芯旋转连接的阀杆；所述阀座内还设置有球芯密封阀座，所述球芯密封阀座环设于所述开口与所述球芯相对的一侧的外周，所述球芯密封阀座与阀座之间设置有弹性密封部；所述上密封阀座盖包括上阀座盖销块和阀杆套，所述上阀座盖销块底部设置有与阀座咬合的卡槽，并通过螺栓与阀座连接；所述阀杆套通过螺栓分别与上阀座盖销块、阀座连接；所述阀杆座盖上设置有填料压块和填料压盖。

所述球芯密封阀座与阀座连接处设置有环形外台阶，与外台阶相对的阀座上设置有环形内台阶；所述弹性密封部设置于外台阶与内台阶之间。

所述弹性密封部包括两个密封圈和一个弹性压簧，所述弹性压簧设置于内台阶一侧，所述弹性密封圈截面为梯形结构，两密封圈契合设置于外台阶，并与弹性压簧相抵设置。

所述下密封阀座盖包括下阀座盖销块和球芯定位轴块；所述下阀座盖销块与阀座接触处设置有咬合卡槽，并通过螺栓与阀座连接。

与现有技术相比，具有的有益效果为：在原有的阀球通路两侧添加具有伸缩性能的部件，可以有效的缓解阀球在高温高压下的膨胀，导致的设备使用不牢靠的可能，可以有效增加设备的使用寿命和减少部件的维修与更换频率。

附图说明

图1为本实用新型结构示意图；

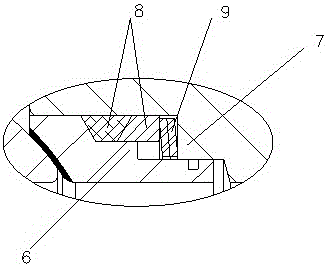

图2为本实用新型A处放大示意图。

具体实施方式

如图1所示为本实用新型金属密封球阀的一种实施例，包括一球芯1、一阀座2，所述阀座活动套设于所述球芯外，所述球芯上设置有一流道，所述阀座在对应所述流道两端的位置上设置有开口，所述开口分别对接一上游管道和一下游管道，所述球芯用于在所述阀座内旋转使得所述流道的两端与所述上游管道和所述下游管道连通或不连通以切换所述上游管道与所述下游管道的连通状态，所述阀座所在球芯上方开和下方分别设一上密封阀座盖和下密封阀座盖；所述上密封阀座盖上穿设一与球芯旋转连接的阀杆3；所述阀座内还设置有球芯密封阀座4，所述球芯密封阀座环设于所述开口与所述球芯相对的一侧的外周，所述球芯密封阀座与阀座之间设置有弹性密封部5，所述球芯密封阀座与阀座连接处设置有环形外台阶6，与外台阶相对的阀座上设置有环形内台阶7；所述弹性密封部设置于外台阶与内台阶之间，弹性密封部包括两个密封圈8和一个弹性压簧9，所述弹性压簧设置于内台阶一侧，所述弹性密封圈截面为梯形结构，两密封圈契合设置于外台阶，并与弹性压簧相抵设置；所述上密封阀座盖包括上阀座盖销块10和阀杆套11，所述上阀座盖销块底部设置有与阀座咬合的卡槽12，并通过螺栓与阀座连接；所述阀杆套通过螺栓分别与上阀座盖销块、阀座连接；所述阀杆座盖上设置有填料压块13和填料压盖14；下密封阀座盖包括下阀座盖销块15和球芯定位轴块16；所述下阀座盖销块与阀座接触处设置有咬合卡槽，并通过螺栓与阀座连接。
