一种热力管道的支撑装置的制作方法

本实用新型涉及热力管道机械设备技术领域，具体为一种热力管道的支撑装置。

背景技术：

随着社会的的不断发展与进步，人民生活水平的不断提高，能源热力不断输送各个地方，管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等，它作为管道的支撑结构，根据管道的运转性能和布置要求，设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度，设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形，为了顺应可持续发展的趋势，需要一种热力管道的支撑装置出现。

技术实现要素：

本实用新型的目的在于提供一种热力管道的支撑装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种热力管道的支撑装置，包括滑动装置、液压减振装置和托架槽，所述托架槽上端安装有隔热板，所述隔热板上端安装有热力管道，所述托架槽下方安装有托架槽底板，且通过固定销钉连接，所述托架槽底板下方安装有弹簧，且弹簧均匀分布，所述液压减振装置上端安装有密封件，所述液压减振装置内部安装有储油缸，所述储油缸内部安装有工作缸，所述工作缸内部安装有活塞，所述活塞上端安装有活塞杆，所述活塞右端安装有流通阀所述活塞下方安装有底塞，所述底塞右端安装有补偿阀，所述滑动装置上端安装有支杆，所述滑动装置底部安装有滑动槽，所述滑动槽下方安装有支撑底座，所述支撑底座两端安装有固定装置，所述滑动槽内部安装有滑动底座，所述滑动底座下方安装有高分子滑动片。

优选的，所述液压减振装置内部上端安装有导向座。

优选的，所述活塞左端安装有伸张阀。

优选的，所述底塞左端安装有压缩阀。

优选的，所述热力管道外上表面安装有保温套。

与现有技术相比，本实用新型的有益效果是：本新型是一种热力管道支撑装置，此支撑装置采用滑动支架，实用新型，具有结构简单、合理、成本低的优点，支架在安装时能够上下、左右、前后调整、降低安装成本，使用能够保证管道前后调整，上下、左右的一定位移，同时不会脱离水泥墩，使用安全优良，支架非隔热部分不与热力管道直接接触，不裸露在低温环境下避免热散失，节能降耗、适应性强等，采用高分子滑片，滑动效果好，更耐用，且减振装置能控制振动，保证支架使用寿命长。

附图说明

图1为本实用新型一种热力管道支撑装置主视图；

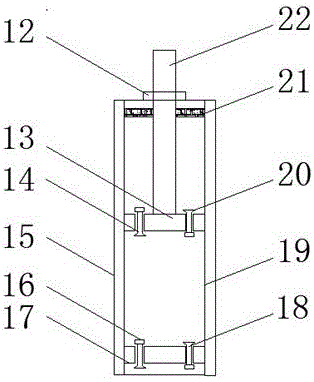

图2为本实用新型一种热力管道支撑装置液压减振装置结构示意图；

图3为本实用新型一种热力管道支撑装置滑动装置结构示意图。

图中：1隔热板、2固定销钉、3滑动装置、4支撑底座、5固定装置、6液压减振装置、7弹簧、8托架槽底板、9托架槽、10热力管道、11保温套、12密封件、13活塞、14伸张阀、15储油缸、16压缩阀、17底塞、18补偿阀、19工作缸、20流通阀、21导向座、22活塞杆、23滑动槽、24高分子滑动片、25滑动底座、26支杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3，本实用新型提供一种技术方案：一种热力管道支撑装置，包括滑动装置3、液压减振装置6和托架槽9，托架槽9上端安装有隔热板1，隔热板1上端安装有热力管道10，热力管道10外上表面安装有保温套11，托架槽9下方安装有托架槽底板8，且通过固定销钉2连接，托架槽底板8下方安装有弹簧7，且弹簧7均匀分布，液压减振装置6上端安装有密封件12，液压减振装置6内部安装有储油缸15，储油缸15内部安装有工作缸19，工作缸19内部安装有活塞13，活塞13上端安装有活塞杆22，活塞13左端安装有伸张阀14，活塞13右端安装有流通阀20，活塞13下方安装有底塞17，底塞17左端安装有压缩阀16，底塞17右端安装有补偿阀18，液压减振装置6内部上端安装有导向座21，滑动装置3上端安装有支杆26，滑动装置3底部安装有滑动槽23，滑动槽23下方安装有支撑底座4，所述支撑底座4两端安装有固定装置5，滑动槽23内部安装有滑动底座25，滑动底座25下方安装有高分子滑动片24。

工作原理：安装热力管道10的支撑装置时，选择好支撑地点，首先把支撑底座4通过固定装置5固定在水泥墩上，托架槽9支撑上方的热力管道10，且热力管道10和托架槽9之间安装了隔热板1，使之不与直接接触，用于隔绝来自热力管道10的热量，热力管道10外表面安装的保温套11用于热力管道10的保温，隔绝外部温度，使之温度大致恒定不变，当发生地震、塌陷等一些自然灾害使，托架槽底板8下的弹簧7和液压减振装置6能控制热力管道10震动，减少带来的破坏，滑动装置3用于在热力管道10热胀冷缩时，能产生相对位移滑动，控制一定的距离。
