一种低压电器的防松脱夹线装置的制作方法

本实用新型涉及防松脱夹线装置技术领域，尤其涉及一种低压电器的防松脱夹线装置。

背景技术：

低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类，总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件，在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电。

低压电器的连接线路繁多，容易松脱，为此，本实用新型提出一种低压电器的防松脱夹线装置，用来解决现有技术的不足。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种低压电器的防松脱夹线装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种低压电器的防松脱夹线装置，包括底板，所述底板的顶部中间设有长方形开口，所述长方形开口的两侧壁一侧均设有安装槽，所述长方形开口的两侧壁中部固定有限位杆，两个所述安装槽内转动连接有转动板，所述转动板的侧面下部设有圆孔，所述圆孔中插设有转轴，所述转轴的两端分别延伸至安装槽中并与安装槽转动连接，所述转动板的另一侧面等距离设有多个线孔，所述转动板的顶部设有多个螺纹孔，且螺纹孔分别位于线孔的正上方，所述螺纹孔中螺纹连接有蝶形螺栓，所述蝶形螺栓的下端延伸至线孔的内部，所述蝶形螺栓的下端固定有弧形抵压板。

优选的，所述限位杆与转轴相互垂直。

优选的，所述弧形抵压板的下表面粘接有橡胶垫。

优选的，所述弧形抵压板采用不锈钢材料，弧形抵压板焊接在蝶形螺栓的下端。

优选的，所述弧形抵压板采用塑料材质，弧形抵压板通过胶水粘接在蝶形螺栓的下端。

优选的，所述长方形开口的宽度不小于转动板的高度。

与现有技术相比，本实用新型的有益效果是：通过蝶形螺栓和弧形抵压板的设计，线路从线孔中穿过时，拧紧蝶形螺栓，使弧形抵压板压住电线，这样就可以固定住电线，防止电线脱落，通过转动板的设计，方便将装置收起来，减少占地空间，通过限位杆可以避免转动板转动至底板的下方，本实用新型结构新颖，设计巧妙，结构合理，占用空间少，可以同时固定多个电线，操作方便。

附图说明

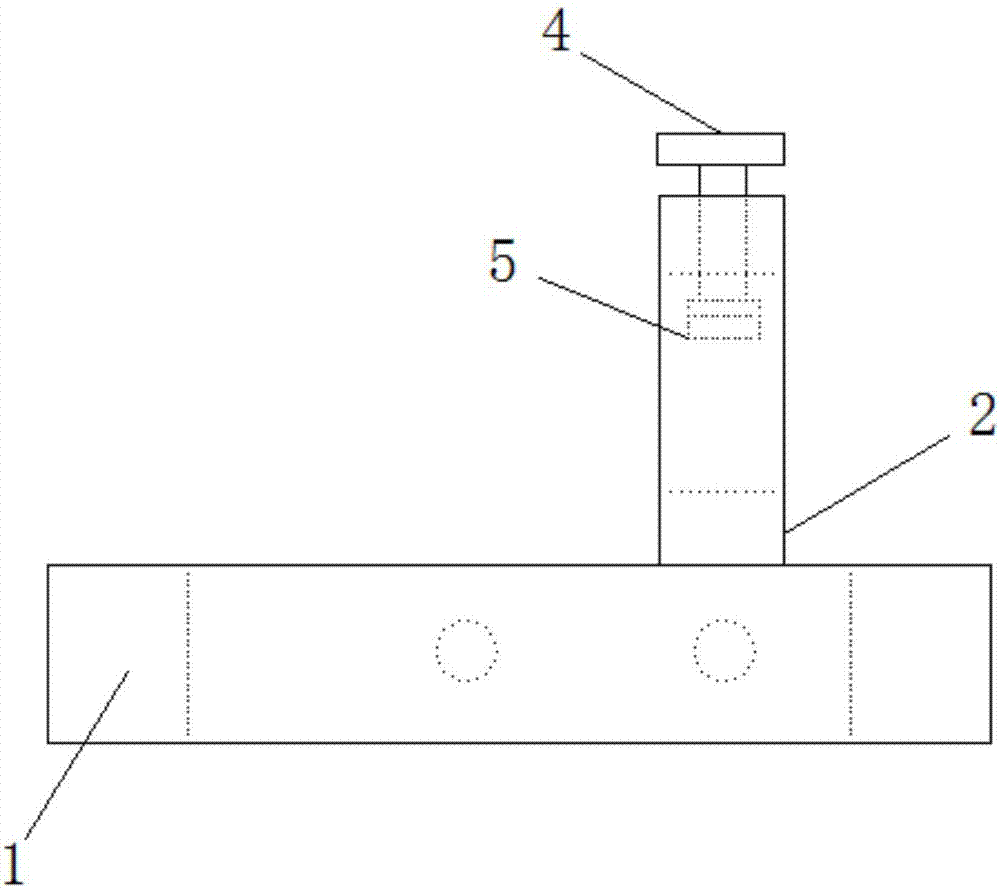

图1为本实用新型提出的一种低压电器的防松脱夹线装置的主视图；

图2为本实用新型提出的一种低压电器的防松脱夹线装置的左视图；

图3为本实用新型提出的一种低压电器的防松脱夹线装置中底板的结构示意图；

图4为本实用新型提出的一种低压电器的防松脱夹线装置中转动板的侧视图。

图中：1底板、2转动板、3线孔、4蝶形螺栓、5弧形抵压板、6圆孔、7长方形开口、8限位杆、9安装槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种低压电器的防松脱夹线装置，包括底板1，所述底板1的顶部中间设有长方形开口7，所述长方形开口7的两侧壁一侧均设有安装槽9，所述长方形开口7的两侧壁中部固定有限位杆8，两个所述安装槽9内转动连接有转动板2，所述转动板2的侧面下部设有圆孔6，所述圆孔6中插设有转轴，所述转轴的两端分别延伸至安装槽9中并与安装槽9转动连接，所述转动板2的另一侧面等距离设有多个线孔3，所述转动板2的顶部设有多个螺纹孔，且螺纹孔分别位于线孔3的正上方，所述螺纹孔中螺纹连接有蝶形螺栓4，所述蝶形螺栓4的下端延伸至线孔3的内部，所述蝶形螺栓4的下端固定有弧形抵压板5，通过蝶形螺栓4和弧形抵压板5的设计，线路从线孔3中穿过时，拧紧蝶形螺栓4，使弧形抵压板5压住电线，这样就可以固定住电线，防止电线脱落，通过转动板2的设计，方便将装置收起来，减少占地空间，通过限位杆8可以避免转动板2转动至底板1的下方，本实用新型结构新颖，设计巧妙，结构合理，占用空间少，可以同时固定多个电线，操作方便。

本实用新型中，所述限位杆8与转轴相互垂直，所述弧形抵压板5的下表面粘接有橡胶垫，所述弧形抵压板5采用不锈钢材料，弧形抵压板5焊接在蝶形螺栓4的下端，所述弧形抵压板5采用塑料材质，弧形抵压板5通过胶水粘接在蝶形螺栓4的下端，所述长方形开口7的宽度不小于转动板2的高度，

本实用新型在使用时，通过蝶形螺栓4和弧形抵压板5的设计，线路从线孔3中穿过时，拧紧蝶形螺栓4，使弧形抵压板5压住电线，这样就可以固定住电线，防止电线脱落，通过转动板2的设计，方便将装置收起来，减少占地空间，通过限位杆8可以避免转动板2转动至底板1的下方。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
