一种用于带电作业的万向转换接头的制作方法

本实用新型属电力行业，一种带电更换220kV直线整串绝缘子的专用工具结构技术领域。

背景技术：

目前，带电更换220kV直线绝缘子串所用工器具，均是按理想的杆塔横担与导线完全成90°角设计制造的，但实际运行设备中的横担与导线的夹角并不是标准的直角，均有一定的角度差。作业过程中工器具受力不理想，容易损坏，安装作业工具困难，增加作业人员劳动强度,甚至不能带电更换更换，只能被迫使线路停电进行检修，增加了作业风险，增加了设备停电时间，严重地降低设备的可用系数，降低了供电的可靠性。

带电更换220kV直线绝缘子串时，采用的是等电位与地电位结合法。工具有：吊绳、软梯架、绝缘软梯，绝缘拉板、绝缘滑车、提线器、丝杆等。由于杆塔横担的多样化，导致的安装作业工具困难，增加作业人员劳动强度,甚至于不能带电更换。

技术实现要素：

本实用新型的目的正是为了克服上述现有技术存在的缺陷而设计出的可旋转、可解决横担与导线夹角问题、能适用于所有直线绝缘子串的更换、作业风险值低、安全可靠且省时省力的架空输电线路带电更换直线绝缘子串的专用工具。本实用新型的目的是通过如下技术方案来实现的:

一种用于带电作业的万向转换接头，本实用新型特征在于，包括一个上联板和一个下联板；在上联板与下联板之间通过上联板的螺栓段和下联板上连接的螺母段螺纹配合连接，在螺栓段上开设有小螺孔M,在螺母段上开设有小螺孔N,螺栓段和螺母段螺旋到达一定位置使小螺孔M、小螺孔N形成重合；用螺栓旋入小螺孔内，防止使用过程中松动；所述螺栓段设带有一段内孔；

在下联板轴向上设有中间轴连接时穿过螺母段并伸入到所述内孔内；

在上联板上横向开设有上联孔与带电作业专用工具绝缘拉板连接，在下联板上横向开设有下联孔与带电作业专用工具提线器连接；

在所述螺母段与下联板之间通过固定在中间轴上的轴承与下联板连接构成一个整体；使轴承能够围绕轴心线作360°转动，同时承受相应拉力。

本实用新型的有益效果是:本实用新型能解决以前带电更换220kV直线绝缘子串工器具受力不理想，容易损坏，安装作业工具困难，作业人员劳动强度大，甚至不能带电更换的问题，大大提高了工作效率，使作业风险值降低、安全可靠且省时省力，使更换输电线路直线串的检修作业更加标准化、规范化。

附图说明

图1为本实用新型分解示意图；

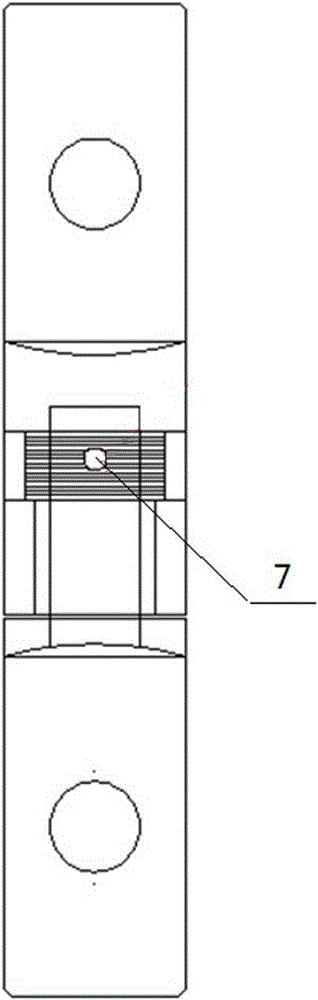

图2为为本实用新型连接示意图；

图3为图1的B-B剖视示意图；

图4为图1的A-A剖视示意图。

具体实施方式

见图1，图2，图3，图4，一种用于带电作业的万向转换接头，本实用新型特征在于，包括一个上联板1和一个下联板4；在上联板与下联板之间通过上联板的螺栓段2和下联板上连接的螺母段3螺纹配合连接，在螺栓段2上开设有小螺孔M7,在螺母段3上开设有小螺孔N7,螺栓段2和螺母段3螺旋到达一定位置使小螺孔M7、小螺孔N7形成重合；用螺栓8旋入小螺孔7内，防止使用过程中松动；所述螺栓段2设带有一段内孔10；

在下联板4轴向上设有中间轴11连接时穿过螺母段3并伸入到所述内孔10内；

在上联板1上横向开设有上联孔9与带电作业专用工具绝缘拉板连接，在下联板4上横向开设有下联孔6与带电作业专用工具提线器连接；

在所述螺母段3与下联板4之间通过固定在中间轴11上的轴承5与下联板4连接构成一个整体；使轴承5能够围绕轴心线作360°转动，同时承受相应拉力。

本实用新型采用金属材料制成，能承受日常80KN的工作拉力，并可最大承受200KN的拉力。

在带电作业中，更换输电线路220kV直线串整串绝缘子时，只能采用的是等电位与地电位结合法。工具有：吊绳、软梯架、绝缘软梯，绝缘拉板、绝缘滑车、提线器、丝杆等。由于这些工器具均是按理想的杆塔横担与导线完全成90°角设计制造的，但实际运行设备中的横担与导线的夹角并不是标准的直角，均有一定的角度差。本实用新型用一个转换接头来达到改变这种角度的作用，防止更换过程中工器具受力不理想，容易损坏，安装作业工具困难等问题。本实用新型在工具上加装一个转换接头，与绝缘拉板配合使用，由等电位电工安装操作时更加省时省力。本实用新型专用工具使用后，能降低等电位作业人员的劳动强度，大大缩短作业时间，从而实现降低作业人员等电位带电作业过程中的风险。

2.工具材料、结构技术要求

材质为LuCr-60、φ40铝合金材料，表面光滑平整且做好防腐处理，工作负荷为80kN，最大承受负荷200kN安全系数为2.5倍。
