摄像头模组及移动终端的制作方法

本发明涉及电子设备领域，尤其涉及一种摄像头模组及移动终端。

背景技术：

目前摄像头模组常安装于手机壳体内侧靠近边缘处，以扩大手机壳体内侧的使用空间。但是手机壳体靠近边缘部分常呈弧形弯曲状，导致壳体内侧越靠近边缘处容纳空间越小。而为了使得摄像头模组可以更加靠近壳体边缘，只能降低摄像头模组的整体高度。然而，在降低摄像头模组的整体高度后，容易降低摄像头模组拍摄性能，从而降低用户体验。

技术实现要素：

本发明提供一种提高用户体验的摄像头模组及移动终端。

本发明提供一种摄像头模组，其中，所述摄像头模组包括壳体，所述壳体具有第一外侧部和相对所述第一外侧部设置的第二外侧部，以及连接于所述第一外侧部和所述第二外侧部之间的顶部，所述顶部设有通孔，所述通孔用以供摄像镜头获取光线，所述第一外侧部在平行所述通孔方向具有第一高度尺寸，所述第二外侧部在平行所述通孔方向具有第二高度尺寸，所述第一外侧部与所述顶部之间夹角处设置凹槽，以使所述第一高度尺寸小于所述第二高度尺寸。

本发明还提供一种移动终端，其中，所述移动终端包括上述的摄像头模组，所述移动终端还包括中框和后盖，所述壳体固定于所述中框，且所述顶部远离所述中框，所述后盖盖合于所述中框，并遮盖所述壳体，所述后盖对应所述通孔设有透光孔，所述透光孔用以透过拍摄光线。

本发明的摄像头模组及移动终端，通过在所述第一外侧部和所述顶部之间的夹角处设置凹槽，所述第一外侧部的第一高度尺寸小于所述第二外侧部的第二高度尺寸，从而在所述摄像头模组安装于移动终端的壳体内侧时，可以尽量将所述第一外侧部靠近移动终端的壳体边缘，即尽量将所述摄像头模组靠近壳体内边缘，并且所述摄像头模组不必降低整体高度，从而保证了摄像头模组拍摄性能，提高了用户体验。

附图说明

为了更清楚地说明本发明的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明提供的摄像头模组的壳体和摄像镜头的示意图；

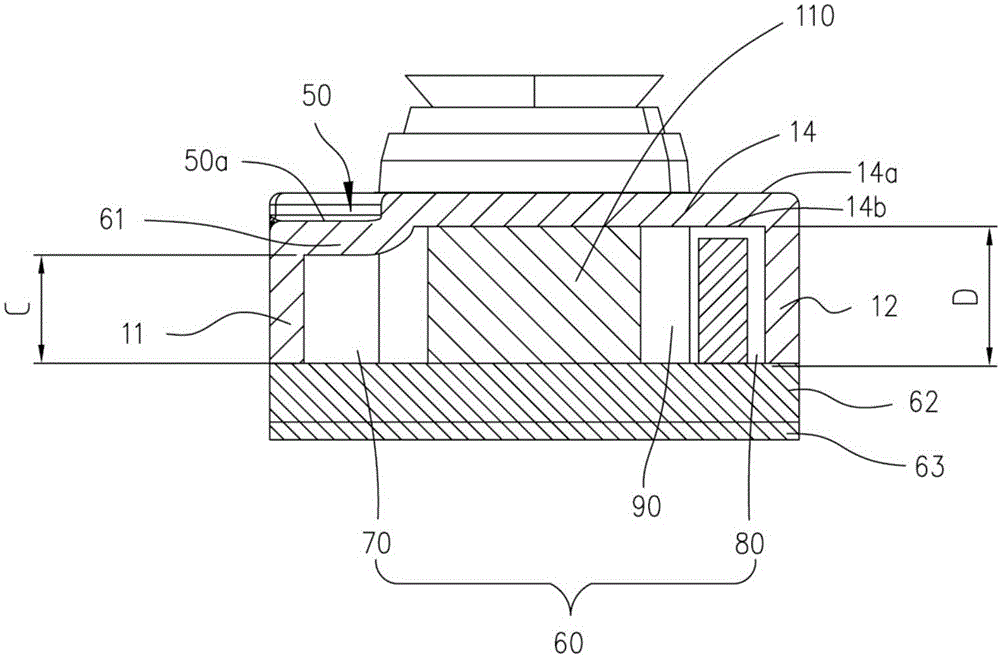

图2是图1的摄像头模组的壳体和摄像镜头的沿II-II截面示意图；

图3是本发明提供的双摄像头模组的立体示意图；

图4是图3的双摄像头模组的分解示意图；

图5是本发明提供的另一实施方式的双摄像头模组的截面示意图；

图6是本发明提供的移动终端的局部分解示意图；

图7是6的移动终端的局部组装示意图。

具体实施方式

下面将结合本发明实施方式中的附图，对本发明实施方式中的技术方案进行清楚、完整地描述。

请参阅图1和图2，本发明提供的一种摄像头模组100，所述摄像头模组100包括壳体10，所述壳体10具有第一外侧部20和相对所述第一外侧部20设置的第二外侧部30，以及连接于所述第一外侧部20和所述第二外侧部30之间的顶部40。所述顶部40设有通孔41，所述通孔41用以供摄像镜头获取光线。所述第一外侧部10在平行所述通孔41方向具有第一高度尺寸A，所述第二外侧部30在平行所述通孔41方向具有第二高度尺寸B。所述第一外侧部10与所述顶部40之间夹角处设置凹槽50，以使所述第一高度尺寸A小于所述第二高度尺寸B。可以理解的是，所述摄像头模组100应用于移动终端中，该移动终端可以是手机、平板电脑、或笔记本电脑等。

通过在所述第一外侧部10和所述顶部40之间的夹角处设置凹槽50，所述第一外侧部20的第一高度尺寸A小于所述第二外侧部30的第二高度尺寸B，从而在所述摄像头模组100安装于移动终端的壳体内侧时，可以尽量将所述第一外侧部20靠近移动终端的壳体边缘，即尽量将所述摄像头模组100靠近移动终端的壳体内边缘，并且所述摄像头模组100不必降低整体高度，从而保证了摄像头模组100拍摄性能，提高了用户体验。

本实施方式中，所述壳体10为所述摄像头模组100的外壳。所述壳体10对所述摄像头模组100内部元器件进行防护。所述壳体10为金属壳体，从而提高所述壳体10的外形尺寸精度，从而保证所述摄像头模组100的安装位置的精度。所述壳体10呈矩形块状。所述壳体10采用数控铣削工艺成型。所述壳体10包括第一侧板11、相对所述第一侧板11的第二侧板、连接于所述第一侧板11和所述第二侧板12之间的两个第三侧板13，以及连接于所述第一侧板11、第二侧板12和第三侧板13的顶板14。所述第一侧板11构成所述第一外侧部20，所述第二侧板12构成所述第二外侧部30，所述顶板14构成所述顶部40。所述第一外侧部20、第二外侧部30和所述顶部40一体成型。所述第一侧板11的内侧、第二侧板12的内侧、第三侧板13的内侧和所述顶板14的内侧共同构成收容腔60。所述收容腔60的开口设置于所述壳体10相对所述顶板14处。所述通孔41贯穿所述收容腔60。当然，在其他实施方式中，所述壳体10也可以是塑胶壳体；所述壳体10还可以呈圆筒状，所述第一外侧部20和所述第二外侧部30还可以是所述壳体10周侧相对设置的两个半圆弧板件。

本实施方式中，所述凹槽50设置于所述第一侧板11、第三侧板13和所述顶板14之间的夹角。即所述凹槽50设置于所述第一侧板11与所述顶板14的连接处的两端。所述凹槽50的底面50a至所述壳体10的底端端面距离构成所述第一高度尺寸A，所述顶板14的外表面14a至所述壳体10的底端端面距离构成所述第二高度尺寸B。利用所述第一高度尺寸A小于所述第二高度尺寸B，减小所述摄像头模组100的占用空间，可以将所述第一外侧部20安装于移动终端的内部空间较小处，充分利用移动终端的内部空间。当然，在其他实施方式中，还可以是所述第一侧板11与所述顶板14的整个夹角设置所述凹槽50。

进一步地，所述壳体10的内侧具有靠近所述第一外侧部20的第一收容部70和靠近所述第二外侧部30的第二收容部80，所述第一收容部60在平行所述通孔41方向具有第一深度尺寸C，所述第二收容部80在平行所述通孔41方向具有第二深度尺寸D，所述第一深度尺寸C小于所述第二深度尺寸D。

本实施方式中，所述收容腔60在靠近所述第一侧板11处构成所述第一收容部70，所述收容腔60在靠近所述第二侧板12处构成所述第二收容部80。由于所述第一侧板11和所述顶板14之间的夹角处设置所述凹槽50，从而在所述收容腔60的底端形成凸台61。所述凸台61的位置正对所述凹槽50的位置。所述凸台61的顶端端面距离所述收容腔60的开口端端面构成所述第一深度尺寸C。所述顶板14的内表面14b至所述收容腔60的开口端端面构成所述第二深度尺寸D。所述第二深度尺寸D大于所述第一深度尺寸C，所述第二收容部80较所述第一收容部70可以收容更多元器件，充分利用所述收容腔60的收容空间。

进一步地，所述壳体10包括固定连接于所述第一外侧部20和所述第二外侧部30之间相对设置的两个第三侧部310，所述第三侧部310包括连接所述第一外侧部20的第一边缘311和连接所述第二外侧部30的第二边缘312，所述第一边缘311的长度小于所述第二边缘312的长度。

本实施方式中，所述第三侧板13构成所述第三侧部310。所述第一边缘311和所述第二边缘312分别设置于所述第三侧板13上。由于所述凹槽50设置于所述第一侧板11和所述第三侧板13之间的夹角处。所述第一边缘311的长度等于所述第一高度尺寸A，所述第二边缘312的长度等于所述第二高度尺寸B。通过所述第一边缘311的长度小于所述第三边缘312的长度，方便所述第三侧部310的第一边缘311可以安装于移动终端较小的空间处。

进一步地，所述摄像头模组100还包括固定于所述第二收容部80的永磁体90。通过所述永磁体90提供驱动力，而所述第一收容部70空置，保证了所述摄像头模组100的正常性能，同时可以尽量减小所述第一收容部70的第一深度尺寸C空间，即可以尽量减小所述第一外侧部20的第一高度尺寸A。使得所述第一外侧部20可以安装于移动终端更加狭小的空间内。

进一步地，所述摄像头模组100还包括摄像镜头110，所述摄像镜头110沿平行所述通孔41开口方向滑动连接所述壳体10，并存在至少一部分收容于所述壳体10内，所述摄像镜头210通过所述通孔41获取光线，所述第一收容部70和所述第二收容部80位于所述摄像镜头110两侧，所述永磁体90对所述摄像镜头110提供磁力，以驱动所述摄像镜头110滑动。所述摄像镜头110由透镜组构成。所述摄像头镜头110周围绕有电磁线圈，通过对电磁线圈通电，从而使得电磁线圈产生磁场。所述永磁体90与电磁线圈相配合，驱动所述摄像镜头110上下滑动。通过所述第一收容部70和所述第二收容部80分别位于所述摄像镜头110两侧，充分利用所述收容腔60的使用空间，进而提高所述摄像头模组100的用户体验。所述收容腔60内收容元器件，以保证所述摄像头模组100正常运行。所述摄像头模组100还包括封盖所述收容腔60开口端的玻璃62和芯片63。所述玻璃62采用数控铣削工艺成型，为所述摄像镜头110的光线进行虑光。所述芯片63获取所述摄像镜头110的光线，将光信息转换为数字信息，方便进行图像处理。

进一步地，请一并参阅图3和图4，所述摄像头模组100还包括支架120，所述支架120围合于所述壳体10周侧，所述凹槽50露出所述支架120。

本实施方式中，所述支架120内侧设有两个安装孔121。两个所述安装孔121之间通过隔板122隔开。所述摄像头模组100包括两个所述壳体10和两个所述摄像镜头110。所述摄像头模组100为双摄像头模组。每一所述壳体10固定于所述安装孔121内。所述安装孔121具有内侧壁123。所述内侧壁123与所述壳体10的周侧壁通过胶体相粘接。所述顶部40(见图1)位于所述安装孔121外侧，防止所述支架120增加了所述摄像头模组100的高度。所述壳体10的底端位于所述安装孔121外侧，方便所述壳体10的底端固定连接电路板或芯片等元器件。利用所述支架120固定于所述壳体10的周侧，方便所述壳体10安装于移动终端。所述支架120可以是金属支架，从而方便将所述支架120与所述壳体10导通，通过对所述支架120接地，方便所述壳体10接地，减小所述摄像头模组100的电磁干扰，进而提高所述摄像头模组100的安全性能。当然，在其他实施方式中，所述支架120也可以是塑胶支架。

进一步地，请参阅图5，提供另一实施方式，所述通孔41的数量为两个，两个所述通孔41在所述第一外侧部20与所述第二外侧部30相对方向并排设置，两个所述通孔41分别供两个所述摄像镜头210获取光线。

本实施方式中，所述摄像头模组100可以是双摄像头模组。两个所述摄像镜头110共同一个所述壳体10。所述壳体10盖住两个所述摄像镜头110。方便两个摄像镜头110校准位置，提高摄像头模组100的精度。两个所述通孔41之间设置间距42。所述收容腔60相对所述间距42处设置第三收容部810，所述第三收容部810内收容永磁体90。即所述收容腔60内收容两个所述永磁体90，两个所述永磁体90分别驱动两个所述摄像镜头210滑动，以实现所述摄像头模组100调焦。

请参阅图6和图7，本发明还提供一种移动终端200，所述移动终端200包括所述摄像头模组10，所述移动终端200还包括中框210、后盖220和主板230，所述壳体10固定于所述中框210，且所述顶部40远离所述中框210，所述后盖220盖合于所述中框210，并遮盖所述壳体10，所述后盖220对应所述通孔40设有透光孔221，所述透光孔221用以透过拍摄光线。具体的，所述主板230固定于所述中框210上。所述支架120电连接所述主板230的地极，所述摄像头模组100的摄像镜头110电连接所述主板230的信号线，以将拍摄数字信息传递至所述主板230。所述中框210设有收容槽211，所述支架120的底端端面贴合于所述收容槽211的底面。所述支架120的周侧壁与所述收容槽211的内侧壁配合。所述后盖220盖合于所述中框210上，所述主板230固定于所述后盖220和所述中框210之间。所述后盖220为金属板件。所述后盖220对所述摄像头模组100进行遮盖，以对所述摄像头模组100进行防护，同时提高所述移动终端200的外观性能。

进一步地，所述后盖220具有抵触于所述中框210的内侧边222和由所述内侧边222朝远离所述中框210延伸的圆弧内侧壁223，所述第一外侧部20靠近所述圆弧内侧壁223，所述第二外侧部30相对所述第一外侧部20远离所述圆弧内侧壁223。所述圆弧内侧壁223由连接所述中框210向远离所述中框210延伸而成。所述圆弧内侧壁223越靠近所述内侧壁222处距离所述中框210越近。具体的，所述内侧边222分为在中框210宽度方向相对设置的第一内侧边222a和在长度方向相对设置第二内侧边222b。所述第一侧部20靠近所述第一内侧边222a，所述第三侧部30靠近所述第二内侧边222b。将所述凹槽50设置于所述第一侧部20与所述第三侧部310相连接处，以适配所述后盖220的圆弧内侧壁223。进而可以将所述摄像头模组100靠近所述第一内侧边222a和所述第二内侧边222b。所述第二外侧部30与所述后盖220远离所述第一内侧边222a处相对。充分利用了所述移动终端200的内部空间，且不必降低所述摄像头模组100的整体高度，保证了所述摄像头模组100的拍摄性能。所述移动终端200的内部空间增加，使得移动终端200可以更加纤薄，进而提高用户体验。

本发明的摄像头模组及移动终端，通过在所述第一外侧部和所述顶部之间的夹角处设置凹槽，所述第一外侧部的第一高度尺寸小于所述第二外侧部的第二高度尺寸，从而在所述摄像头模组安装于移动终端的壳体内侧时，可以尽量将所述第一外侧部靠近移动终端的壳体边缘，即尽量将所述摄像头模组靠近壳体内边缘，并且所述摄像头模组不必降低整体高度，从而保证了摄像头模组拍摄性能，提高了用户体验。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
