一种猪粪生产蝇蛆配合基质方法的专用设备与流程

本发明属于生物生产设备技术领域，具体涉及一种猪粪生产蝇蛆配合基质方法的专用设备。

背景技术：

蝇的幼虫即为蝇蛆，主要以禽畜粪便为食，繁殖速度极快。蝇蛆富含高蛋白质，是养殖动物的最佳活体饵料。目前，蝇蛆可以直接用作动物饲料，也可以经特殊加工后，从蝇蛆体内提炼出抗菌活动蛋白、复合氨基酸等物质，用于医药、保健品等领域。

近年来，我国禽畜养殖业迅猛发展，年均增长约10％。另一方面，随着禽畜数量和种类的增加，禽畜粪便总量也迅速膨胀。禽畜粪便不加处理地任意排泄和堆放，就会危害环境，造成恶臭，蝇蚊孳生，更容易引发疫病。同时，禽畜粪便富含动植物所需的氮、磷、钾等营养物质。

由此，利用禽畜的粪便来引诱苍蝇生产蝇蛆，既能解决禽畜粪便不加处理地任意排泄和堆放而引起的生态环境问题，同时还能提高蝇蛆的生产效率，使蝇蛆的生产进入规范化、规模化，但现有技术中还没有一种适合利用禽畜粪便来生产蝇蛆的专门设备。因此设计一种利用禽畜的粪便来生产蝇蛆配合基质方法的专用设备，是本技术领域的技术人员所要解决的技术问题。

技术实现要素：

本发明的目的在于提供一种猪粪生产蝇蛆配合基质方法的专用设备，使生产蝇蛆能够规范化、规模化，以解决禽畜粪便不加处理地任意排泄和堆放而引起的生态环境问题，同时提高蝇蛆的生产效率，本发明目的是通过如下技术方案实现的：

一种猪粪生产蝇蛆配合基质方法的专用设备，包括车体、轨道、安装在车体底部并在轨道上滚动的车轮，所述车体的下方设有便于铺放猪粪的蝇床，蝇床位于两根轨道之间，在两根轨道的外侧分别设有滑动栏杆，且在车体的两侧分别设有与滑动栏杆适配的卡接部，车体的两侧在滑动栏杆上滑动连接；所述车体的底部设有便于猪粪排放的左支管、中间管、右支管，且左支管、中间管、右支管的管口覆盖蝇床的横截面，并在左支管、中间管、右支管的顶部管口处设有阀门；所述滑动栏杆上设有密目蚊帐，在滑动栏杆上滑动连接有多个连接环，且密目蚊帐与每个连接环相连接，并在密目蚊帐的前端设有两个牵引环，在车体上设有与牵引环适配的锁紧装置，所述牵引环与锁紧装置可拆卸连接，所述密目蚊帐上覆盖有大棚膜。

养殖人员将加入秸秆和/或酒糟的预处理后的猪粪加入到车体中，并打开位于左支管、中间管、右支管顶部管口处的阀门，由于车体的下方设有便于铺放猪粪的蝇床，随着车体在轨道上的移动，猪粪分别从左支管、中间管、右支管排入蝇床中，能够使猪粪均匀的铺放在蝇床上，并且能够使猪粪的铺放厚度达到所需要的要求。

当猪粪铺放完成后，即可在蝇床的猪粪上放置集卵物，引诱苍蝇在集卵物上产卵，当苍蝇产卵完成后，可以将车体上的锁紧装置与滑动栏杆上的牵引环相连接，使车体在回到原位的过程中，能够带动覆盖有大棚膜的密目蚊帐在滑动栏杆上滑动，从而使蝇床上的猪粪保持一定的温度与湿度，以供蝇蛆培育使用。在培育后期，还可以将密目蚊帐上的大棚膜拆除，以保证蝇床中的幼蛆能够吸收充足的氧气。

进一步地，所述牵引环包括在滑动栏杆上滑动连接的滑动部、焊接在滑动部顶部的卡箍件，所述锁紧装置包括设置在车体上的支座、固定连接在支座上的环结构、以及锁紧部，所述锁紧部为两端带有圆环的杆结构，且一端圆环与环结构相套接，另一端圆环与卡箍件可拆卸连接。当养殖人员需要将车体上的锁紧装置与滑动栏杆上的牵引环相连接时，可以把锁紧部一端的圆环插入卡箍件中，再通过螺栓与螺母的配合，即可实现车体带动覆盖有大棚膜的密目蚊帐的功能。本发明采用与圆环相扣接的连接方式，安装与拆卸方便，有利于提高养殖人员的工作效率。

进一步地，所述蝇床的横截面为宽50厘米、深30厘米的沟槽结构。蝇床宽为50厘米，有利于蝇蛆拥有足够的生长培育空间，由于成熟的蝇蛆有往高处爬行的习惯，因此将蝇床设置为深30厘米，有利于保证成熟的蝇蛆不会从蝇床中爬出。

进一步地，所述车体的底部还设有便于使猪粪表面平整的可调节刮粪板。当猪粪从左支管、中间管、右支管排入蝇床后，车体底部的可调节刮粪板可以将蝇床上的猪粪刮平，使蝇床上的猪粪铺放厚度与所需要的猪粪厚度更接近，从而保证蝇蛆的培育质量。

本发明提供的一种猪粪生产蝇蛆配合基质方法的专用设备，具有以下有益效果：

(1)本发明的猪粪生产蝇蛆配合基质方法的专用设备，使生产蝇蛆能够规范化、规模化，以解决禽畜粪便不加处理地任意排泄和堆放而引起的生态环境问题，同时提高蝇蛆的生产效率；

(2)本发明的猪粪生产蝇蛆配合基质方法的专用设备，便于养殖人员将预处理好的猪粪均匀的铺放在蝇床上，并且覆盖有大棚膜的密目蚊帐能够使蝇床上的猪粪保持一定的温度与湿度，从而保证了蝇蛆所必需的培育环境；

(3)本发明的猪粪生产蝇蛆配合基质方法的专用设备，车体上的锁紧装置与滑动栏杆上的牵引环连接简单、操作方便，有利于提高养殖人员的工作效率；

(4)本发明的蝇床有利于蝇蛆拥有足够的生长培育空间，并且有利于保证成熟的蝇蛆不会从蝇床中爬出。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其他特征、目的和优点将会变得更为明显：

图1为一种实现所述猪粪生产蝇蛆配合基质方法的专用设备的结构示意图；

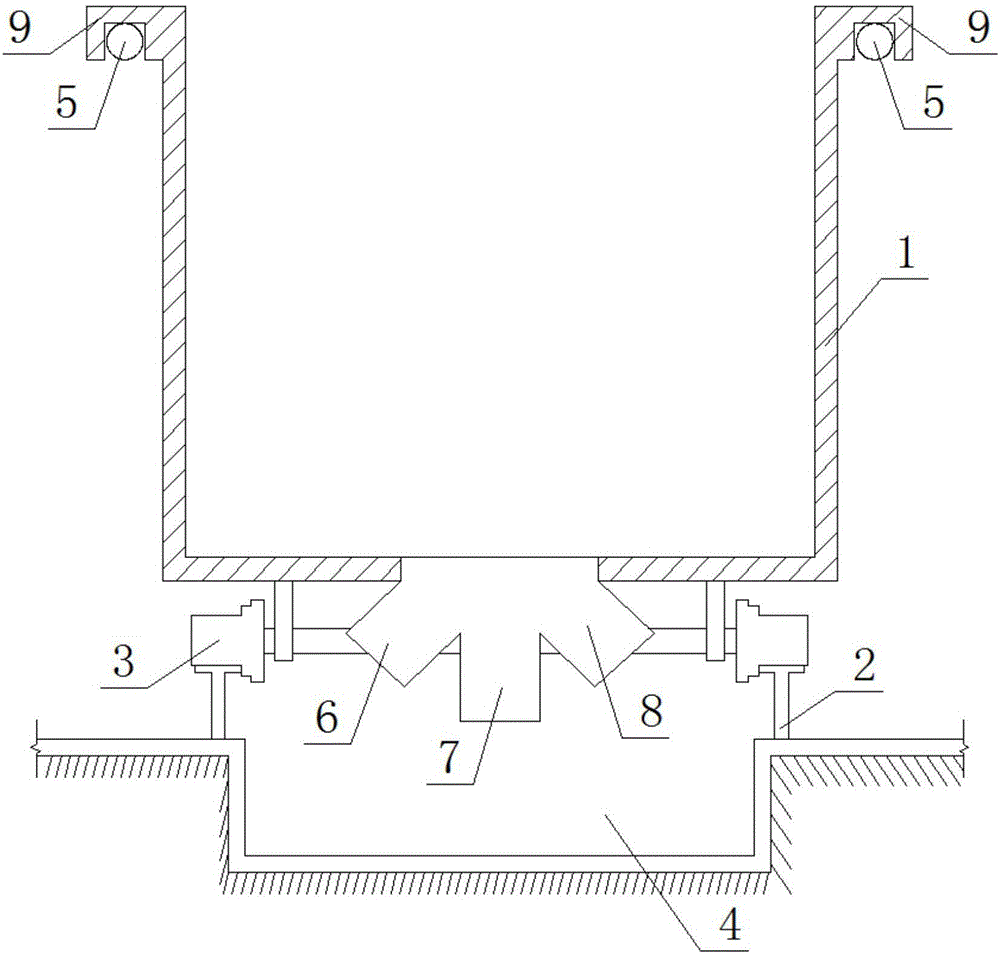

图2为一种实现所述猪粪生产蝇蛆配合基质方法的专用设备的剖视图；

图3为牵引环与锁紧装置的连接结构示意图；

其中：1—车体，2—轨道，3—车轮，4—蝇床，5—滑动栏杆，6—左支管，7—中间管，8—右支管，9—卡接部，10—连接环，11—牵引环，12—锁紧装置，13—密目蚊帐，14—滑动部，15—卡箍件，16—支座，17—环结构，18—锁紧部。

具体实施方式

下面通过具体实施例的方式对本发明做进一步详述，但本发明保护范围并不局限于这些实施例。

实施例1

一种实现猪粪生产蝇蛆配合基质方法的专用设备，如图1至图3所示，包括车体1、轨道2、车轮3，所述车轮3安装在车体1的底部，并且能够在轨道2上滚动，所述车体1的下方设有便于铺放猪粪的蝇床4，蝇床4位于两根轨道2之间，且蝇床4的横截面为宽50厘米、深30厘米的沟槽结构。

如图1至图3所示，在两根轨道2的外侧分别设有滑动栏杆5，且在车体1的两侧分别设有与滑动栏杆5适配的卡接部9，车体1下部通过车轮3在轨道2上运行，车体1上部通过卡接部9在滑动栏杆5上滑动，能够保证车体1运行的稳定。

如图1至图3所示，所述滑动栏杆5上设有密目蚊帐13，在密目蚊帐13上设有多个连接环10，且每个连接环10在滑动栏杆5上滑动连接，当连接环10在滑动栏杆5上滑动时，密目蚊帐13能够对蝇床4进行完全的遮盖。所述密目蚊帐13的前端设有两个牵引环11，在车体1上设有与牵引环11适配的锁紧装置12，所述牵引环11与锁紧装置12可拆卸连接，所述密目蚊帐13上覆盖有大棚膜。

如图1至图3所示，所述牵引环11包括在滑动栏杆5上滑动连接的滑动部14、焊接在滑动部14顶部的卡箍件15，所述锁紧装置12包括设置在车体1上的支座16、固定连接在支座16上的环结构17、以及锁紧部18，所述锁紧部18为两端带有圆环的杆结构，且一端圆环与环结构17相套接，另一端圆环与卡箍件15可拆卸连接。

如图1至图3所示，所述车体1的底部设有便于猪粪排放的左支管6、中间管7、右支管8，且左支管6、中间管7、右支管8的管口覆盖蝇床4的横截面，并在左支管6、中间管7、右支管8的顶部管口处设有阀门。在车体1运行过程中，猪粪从左支管6排放在蝇床4的左侧、从中间管7排放在蝇床4的中部、从右支管8排放在蝇床4的右侧，这样能够避免只有一个排放出口而使猪粪在蝇床4上不均匀的问题。

所述阀门可以是设置在左支管6、中间管7、右支管8三个支管整体的顶部，也可以是设置在左支管6、中间管7、右支管8三个支管各分管的顶部，以便于各分管的单独控制。由于阀门可以采用现有技术中任何用于管道中的阀门，并且所述阀门也不是本发明的主要改进点，因此关于阀门的结构在此不再赘述。

如图1至图3所示，为了进一步的保证蝇床上的猪粪铺放厚度可控，在所述车体1的底部还设有便于使猪粪表面平整的可调节刮粪板，所述可调节刮粪板可以是设置在车体1底部的可伸缩斜板，也可以是设置在车体1底部的可伸缩竖直板，随着伸缩板长度的变化，伸缩板端部与蝇床4之间的距离也会变化，养殖人员可以根据所需要铺放的猪粪的厚度来调节伸缩板端部与蝇床4之间的距离。

尽管已经示出和描述了本发明的实施例，本领域的普通技术人员可以理解为：在不脱离本发明的原理和宗旨下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由权利要求及其等同物限定。
