一种畜牧业牧草用液体氮肥喷洒装置的制作方法

本实用新型涉及一种畜牧业牧草用喷洒装置，尤其涉及一种畜牧业牧草用液体氮肥喷洒装置。

背景技术：

畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节，畜牧业是指用放牧、圈养或者二者结合的方式，饲养畜禽以取得动物产品或役畜的生产部门。它包括牲畜饲牧、家禽饲养、经济兽类驯养等。

现有的畜牧业牧草用喷洒装置存在喷洒不彻底、喷洒不均匀、喷洒速度慢的缺点，因此亟需研发一种喷洒彻底、喷洒均匀、喷洒速度快的畜牧业牧草用液体氮肥喷洒装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的畜牧业牧草用喷洒装置存在喷洒不彻底、喷洒不均匀、喷洒速度慢的缺点，本实用新型要解决的技术问题是提供一种喷洒彻底、喷洒均匀、喷洒速度快的畜牧业牧草用液体氮肥喷洒装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种畜牧业牧草用液体氮肥喷洒装置，包括有底板、车轮、左架、肥料箱、第一电动推杆、第二电动推杆、第一连杆、第二连杆、推手、进料斗、电控阀、第一软管、第一单向阀、活塞、电机、缸体、丝杆、螺母、齿条、第一轴承座、齿轮、转轴、第二轴承座、安装板、第二软管、固定套、第二单向阀和喷头，底板底部对称设有车轮，底板顶部从左至右依次设有左架、肥料箱、第一电动推杆和第二电动推杆，左架左侧中部设有推手，肥料箱顶部左侧设有进料斗，进料斗上设有电控阀，第一电动推杆的伸缩杆上铰接连接有第二连杆，第二电动推杆的伸缩杆上铰接连接有第一连杆，第二连杆与第一连杆中部铰接连接，第二连杆与第一连杆顶端铰接连接有安装板，安装板顶部从左至右依次设有缸体和第二轴承座，肥料箱右侧底部设有第一软管，并且第一软管穿过缸体左侧，第一软管上设有第一单向阀，缸体右壁中部设有螺母，缸体内设有活塞，活塞右侧中心安装有电机，电机上设有丝杆，丝杆穿过螺母，且丝杆与螺母配合，第二轴承座上设有转轴，转轴上设有齿轮，转轴顶端设有固定套，丝杆右端设有第一轴承座，第一轴承座右侧设有齿条，齿条与齿轮啮合，缸体顶部左侧设有第二软管，第二软管上设有第二单向阀，第二软管固定在固定套上，且第二软管右端设有喷头。

优选地，还包括有放置箱，左架左侧下部设有放置箱。

优选地，还包括有遮阳板，左架左侧上部设有遮阳板。

优选地，还包括有滤网，进料斗内底部设有滤网。

优选地，底板材质为不锈钢。

工作原理：当需要对牧草进行液体氮肥喷洒时，工人首先将本装置推至需要喷洒液体氮肥牧草前，再控制电控阀打开，然后将液体氮肥通过进料斗倒入肥料箱内，当肥料箱内的液体氮肥装满后，控制电控阀关闭。然后控制电机逆时针转动，电机带动丝杆逆时针转动，因为丝杆与螺母配合，丝杆带动活塞在缸体内向右运动，肥料箱内的液体氮肥通过第一软管流入缸体内，同时，丝杆带动齿条向右运动，齿条带动齿轮逆时针转动，进而齿轮带动转轴逆时针转动，当缸体内的液体氮肥盛满后，控制电机顺时针转动，电机带动丝杆顺时针转动，因为丝杆与螺母配合，丝杆带动活塞在缸体内向左运动，缸体内的液体氮肥通过第二软管流入喷头，再通过喷头喷出至牧草上，同时，带动齿条向左运动，齿条带动齿轮顺时针转动，进而齿轮带动转轴顺时针转动，转轴带动固定套顺时针转动，使得喷头顺时针转动，达到增加液体氮肥喷洒范围的效果，如此反复，持续喷洒液体氮肥，与此同时，工人推动推手将本装置往前推，进而达到对牧草喷洒液体氮肥均匀的效果。然后，控制第一电动推杆和第二电动推杆伸长，第一电动推杆和第二电动推杆带动第一连杆和第二连杆相互靠拢，进而第一连杆和第二连杆带动安装板及其上装置向上运动，控制第一电动推杆和第二电动推杆收缩，第一电动推杆和第二电动推杆带动第一连杆和第二连杆分散开，进而第一连杆和第二连杆带动安装板及其上装置向下运动，如此，调节喷头高度，调整液体氮肥喷洒在牧草上的浓度，当对牧草喷洒完成，且喷头回到初始位置时，控制电机停止工作，再控制第一电动推杆和第二电动推杆停止工作，重复以上动作，工人即可将本装置推至下一处需要喷洒液体氮肥牧草前。

因为还包括有放置箱，左架左侧下部设有放置箱，放置箱能够存放小物品，防止物品丢失。

因为还包括有遮阳板，左架左侧上部设有遮阳板，遮阳板能够为工人遮挡太阳，为工人提供了有利条件。

因为还包括有滤网，进料斗内底部设有滤网，滤网可防止倒入液体氮肥时，杂质落入肥料箱内堵塞第一软管。

因为底板材质为不锈钢，不锈钢耐腐蚀性强，可延长本装置的使用寿命。

(3)有益效果

本实用新型达到了喷洒彻底、喷洒均匀、喷洒速度快，并且制造成本低，易于维护维修，使用方便、可减少工人劳动力和能够为工人提供了有利条件的效果。

附图说明

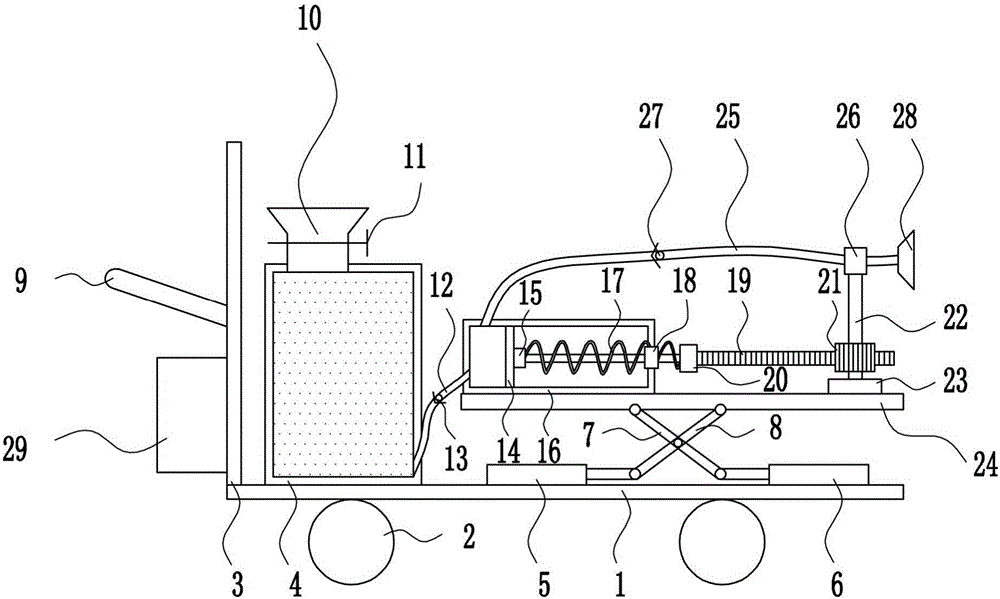

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

图4为本实用新型的第四种主视结构示意图。

附图中的标记为：1-底板，2-车轮，3-左架，4-肥料箱，5-第一电动推杆，6-第二电动推杆，7-第一连杆，8-第二连杆，9-推手，10-进料斗，11-电控阀，12-第一软管，13-第一单向阀，14-活塞，15-电机，16-缸体，17-丝杆，18-螺母，19-齿条，20-第一轴承座，21-齿轮，22-转轴，23-第二轴承座，24-安装板，25-第二软管，26-固定套，27-第二单向阀，28-喷头，29-放置箱，30-遮阳板，31-滤网。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种畜牧业牧草用液体氮肥喷洒装置，如图1-4所示，包括有底板1、车轮2、左架3、肥料箱4、第一电动推杆5、第二电动推杆6、第一连杆7、第二连杆8、推手9、进料斗10、电控阀11、第一软管12、第一单向阀13、活塞14、电机15、缸体16、丝杆17、螺母18、齿条19、第一轴承座20、齿轮21、转轴22、第二轴承座23、安装板24、第二软管25、固定套26、第二单向阀27和喷头28，底板1底部对称设有车轮2，底板1顶部从左至右依次设有左架3、肥料箱4、第一电动推杆5和第二电动推杆6，左架3左侧中部设有推手9，肥料箱4顶部左侧设有进料斗10，进料斗10上设有电控阀11，第一电动推杆5的伸缩杆上铰接连接有第二连杆8，第二电动推杆6的伸缩杆上铰接连接有第一连杆7，第二连杆8与第一连杆7中部铰接连接，第二连杆8与第一连杆7顶端铰接连接有安装板24皮装板24顶部从左至右依次设有缸体16和第二轴承座23，肥料箱4右侧底部设有第一软管12，并且第一软管12穿过缸体16左侧，第一软管12上设有第一单向阀13，缸体16右壁中部设有螺母18，缸体16内设有活塞14，活塞14右侧中心安装有电机15，电机15上设有丝杆17，丝杆17穿过螺母18，且丝杆17与螺母18配合，第二轴承座23上设有转轴22，转轴22上设有齿轮21，转轴22顶端设有固定套26，丝杆17右端设有第一轴承座20，第一轴承座20右侧设有齿条19，齿条19与齿轮21啮合，缸体16顶部左侧设有第二软管25，第二软管25上设有第二单向阀27，第二软管25固定在固定套26上，且第二软管25右端设有喷头28。

还包括有放置箱29，左架3左侧下部设有放置箱29。

还包括有遮阳板30，左架3左侧上部设有遮阳板30。

还包括有滤网31，进料斗10内底部设有滤网31。

底板1材质为不锈钢。

工作原理：当需要对牧草进行液体氮肥喷洒时，工人首先将本装置推至需要喷洒液体氮肥牧草前，再控制电控阀11打开，然后将液体氮肥通过进料斗10倒入肥料箱4内，当肥料箱4内的液体氮肥装满后，控制电控阀11关闭。然后控制电机15逆时针转动，电机15带动丝杆17逆时针转动，因为丝杆17与螺母18配合，丝杆17带动活塞14在缸体16内向右运动，肥料箱4内的液体氮肥通过第一软管12流入缸体16内，同时，丝杆17带动齿条19向右运动，齿条19带动齿轮21逆时针转动，进而齿轮21带动转轴22逆时针转动，当缸体16内的液体氮肥盛满后，控制电机15顺时针转动，电机15带动丝杆17顺时针转动，因为丝杆17与螺母18配合，丝杆17带动活塞14在缸体16内向左运动，缸体16内的液体氮肥通过第二软管25流入喷头28，再通过喷头28喷出至牧草上，同时，带动齿条19向左运动，齿条19带动齿轮21顺时针转动，进而齿轮21带动转轴22顺时针转动，转轴22带动固定套26顺时针转动，使得喷头28顺时针转动，达到增加液体氮肥喷洒范围的效果，如此反复，持续喷洒液体氮肥，与此同时，工人推动推手9将本装置往前推，进而达到对牧草喷洒液体氮肥均匀的效果。然后，控制第一电动推杆5和第二电动推杆6伸长，第一电动推杆5和第二电动推杆6带动第一连杆7和第二连杆8相互靠拢，进而第一连杆7和第二连杆8带动安装板24及其上装置向上运动，控制第一电动推杆5和第二电动推杆6收缩，第一电动推杆5和第二电动推杆6带动第一连杆7和第二连杆8分散开，进而第一连杆7和第二连杆8带动安装板24及其上装置向下运动，如此，调节喷头28高度，调整液体氮肥喷洒在牧草上的浓度，当对牧草喷洒完成，且喷头28回到初始位置时，控制电机15停止工作，再控制第一电动推杆5和第二电动推杆6停止工作，重复以上动作，工人即可将本装置推至下一处需要喷洒液体氮肥牧草前。

因为还包括有放置箱29，左架3左侧下部设有放置箱29，放置箱29能够存放小物品，防止物品丢失。

因为还包括有遮阳板30，左架3左侧上部设有遮阳板30，遮阳板30能够为工人遮挡太阳，为工人提供了有利条件。

因为还包括有滤网31，进料斗10内底部设有滤网31，滤网31可防止倒入液体氮肥时，杂质落入肥料箱4内堵塞第一软管12。

因为底板1材质为不锈钢，不锈钢耐腐蚀性强，可延长本装置的使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
