一种新型大闸蟹养殖投料器的制作方法

本发明属于大闸蟹养殖用具技术领域，尤其涉及一种新型大闸蟹养殖投料器。

背景技术：

大闸蟹的饲料主要包括两大类，第一是以浮游动植物、陆生动植物为代表的天然饲料，其中天然饲料也可以进行一般的加工处理，制成粉末或颗粒状；第二是成型后呈粉末颗粒状的人工饲料，原料大多为豆类、虫类或杂鱼类，以保证大闸蟹的营养需要。

另一方面，对于饲料的投喂，常见的方式还是人工投喂，具有投喂不均匀、效率低的问题，而现有的投料器一般采用将饲料一次性倒在输送带上，进行移动输送后下落投料的方式，该方式存在投料量集中，投料后大闸蟹取食效果差的缺点，往往造成池塘内一侧饲料堆积变质，而相对一侧的大闸蟹取食不足、影响生长的有害问题。

专利授权公告号为cn205082464u、授权公告日为2016.03.16的中国实用新型专利公开了一种大闸蟹养殖投料器，包括矩形的盒体，盒体上端左侧开口并在开口处设有滑动盖，盒体的上端右侧设有一中空设置的安装板，在该安装板内固定有一连接座，连接座上设有一小型暖风机，在连接座内设有一驱动电源，该驱动电源与暖风机连接；盒体的底部设置有横向设置的滑道，与滑道相配的设置有挡板，挡板的底端与一传送带相连，传送带远离挡板的一端缠绕在一转轴上，转轴设置在固定于盒体内的发条装置中，在盒体的右侧底部开设有投料口，投料口与转轴的位置相配。

但是该实用新型中存在投料集中以及投料效果差的问题。

技术实现要素：

本发明的目的是提供一种新型大闸蟹养殖投料器，其能通过旋转吸引部对投料开合部进行磁力吸引，进而打开投料柱体上的开口以进行下落投料的方式，完成均匀投料的操作，本发明具有结构简单有效，投料均匀、投料面广以及实用性高的优点。

本发明解决上述问题采用的技术方案是：一种新型大闸蟹养殖投料器，包括饲料箱，还包括设置在所述饲料箱内中空的投料柱体、设置在所述投料柱体内的投料开合部以及设置在所述饲料箱下方通过磁力吸引的方式以用于驱动所述投料开合部打开进行投料的旋转吸引部。

进一步优选的技术方案在于：所述投料开合部包括滑动设置在所述投料柱体内的第一磁力块、设置在所述投料柱体上的柱体开口、设置在所述饲料箱内底面上并位于所述投料柱体内的饲料箱开口以及设置在所述饲料箱内底面上并支撑所述第一磁力块以用于对所述柱体开口进行封口操作的支撑弹簧，所述第一磁力块上设有用于饲料通过的磁力块开口。

进一步优选的技术方案在于：所述第一投料口在所述投料柱体上的轴向长度与所述第一磁力块上下底面之间的高度相等。

进一步优选的技术方案在于：所述第一磁力块的外环面直径与所述投料柱体的内环面直径相等。

进一步优选的技术方案在于：所述柱体开口的数量为2-5个，呈圆周排列均匀地设置在所述投料柱体上的同一高度处。

进一步优选的技术方案在于：所述旋转吸引部包括设置在所述饲料箱下方的减速电机、设置在所述减速电机上的旋转轴，以及设置在所述旋转轴上并与所述第一磁力块位置相对应以用于吸引并下拉所述第一磁力块的第二磁力块。

进一步优选的技术方案在于：所述旋转轴的两端分别设有所述第二磁力块。

进一步优选的技术方案在于：所述饲料箱通过安装柱设置在浮板上，所述旋转吸引部设置在所述浮板上，所述浮板上设有用于饲料下落的投料口。

进一步优选的技术方案在于：所述投料柱体的上下长度大于所述饲料箱的深度，所述投料柱体上端设有盖板，下端设有与所述饲料箱进行螺接的开口端，所述饲料箱内设有用于安装固定饲料箱顶盖的中心顶盖柱。

进一步优选的技术方案在于：所述浮板上设有用于安装拉绳的拉环以及用于给所述旋转吸引部供电的蓄电池。

本发明通过旋转吸引部对投料开合部进行磁力吸引，进而打开投料柱体上的开口以进行下落投料的方式，完成均匀投料的操作，本发明具有结构简单有效，投料均匀、投料面广以及实用性高的优点。

附图说明

图1为本发明的结构示意图。

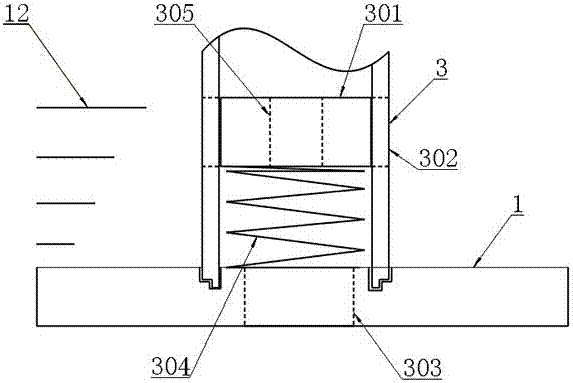

图2为本发明中投料开合部的位置结构示意图。

图3为本发明中投料开合部呈开启状态的结构示意图。

图4为本发明中旋转吸引部的位置结构示意图。

图5为本发明中投料柱体的结构示意图。

图6为本发明中投料柱体的位置示意图。

图7为本发明中旋转击打板的位置示意图。

具体实施方式

以下所述仅为本发明的较佳实施例，并非对本发明的范围进行限定。

实施例：如附图1、2、3、4、5、6以及附图7所示，一种新型大闸蟹养殖投料器，包括饲料箱1，还包括设置在所述饲料箱1内中空的投料柱体2、设置在所述投料柱体2内的投料开合部3以及设置在所述饲料箱1下方通过磁力吸引的方式以用于驱动所述投料开合部3打开进行投料的旋转吸引部4。

在本实施例中，所述投料柱体2上设有开口，所述投料开合部3上设有开口而所述饲料箱1的箱底上也同时设有开口，所述旋转吸引部4通过磁力吸引所述投料开合部3后，所述投料开合部3阻挡所述投料柱体2上开口的状态被解除，所述饲料箱1内的饲料12，依次通过所述投料柱体2、投料开合部3以及饲料箱1的箱底并最后下落至池塘内，完成整个投料过程。

在本实施例中，若干个所述投料柱体2设置在所述饲料箱1内，使得投料器的投料口均匀分布，解决了现有技术中单一下落位置，造成饲料堆积，不能及时被取食的问题。

所述投料开合部3包括滑动设置在所述投料柱体2内的第一磁力块301、设置在所述投料柱体2上的柱体开口302、设置在所述饲料箱1内底面上并位于所述投料柱体2内的饲料箱开口303以及设置在所述饲料箱1内底面上并支撑所述第一磁力块301以用于对所述柱体开口302进行封口操作的支撑弹簧304，所述第一磁力块301上设有用于饲料通过的磁力块开口305。

在本实施例中，所述投料开合部3的工作原理如下：所述第一磁力块301被所述旋转吸引部4吸引，所述柱体开口302与所述第一磁力块301之间由封口状态转变为错位打开状态，所述饲料12从所述柱体开口302下落并进入所述投料柱体2内，依次通过所述磁力块开口305以及饲料箱开口303，离开所述饲料箱1，完成投料操作。

在本实施例中，所述第一磁力块301上的所述磁力块开口305是所述饲料12下落的必经结构部位，而所述支撑弹簧304本身具有的中部空间，也为所述饲料12的正常下落提供必要条件，在本实施例中，所述第一磁力块301为环形磁铁。

所述柱体开口302在所述投料柱体2上的轴向长度与所述第一磁力块301上下底面之间的高度相等。

在本实施例中，所述第一磁力块301在没有被所述旋转吸引部4吸引、所述支撑弹簧304仅仅受到所述第一磁力块301压力的情况下，所述第一磁力块301的外环面正好封盖保护所述柱体开口302，而所述第一磁力块301上下底面之间的高度过大，会造成所述饲料12下落效率低，所述第一磁力块301上下底面之间的高度过小，则会造成所述投料开合部3在没有被吸引打开的状态下进行意外投料的问题，影响投料效果。

另一方面，在本实施例中，所述第一磁力块301以及柱体开口302的规格都是远大于所述饲料12的直径大小的，当所述第一磁力块301与所述柱体开口302之间的空隙夹杂部分所述饲料12时，也不会卡死所述第一磁力块301的上下移动。

所述第一磁力块301的外环面直径与所述投料柱体2的内环面直径相等。

在本实施例中，对所述柱体开口302进行封口保护的有效位置是所述第一磁力块301的外环面，所述外环面贴合在所述投料柱体2的内环面上，能有效避免所述饲料12从所述第一磁力块301与所述投料柱体2之间的空隙位置意外下落。

所述柱体开口302的数量为2-5个，呈圆周排列均匀地设置在所述投料柱体2上的同一高度处。

在本实施例中，所述柱体开口302在所述饲料箱1底面上的均匀分布，使得所述饲料箱1的投料位置更加分散、投料面也更加广，使得投料更加均匀，投料范围广，能使得河塘中靠侧边的大闸蟹也能较快的取食饲料，避免发生饲料一次性下落，来不及取食而堆积变质的问题。

所述旋转吸引部4包括设置在所述饲料箱1下方的减速电机401、设置在所述减速电机401上的旋转轴402，以及设置在所述旋转轴402上并与所述第一磁力块301位置相对应以用于吸引并下拉所述第一磁力块301的第二磁力块403。

在本实施例中，所述第二磁力块403用于吸引所述第一磁力块301，使得所述第一磁力块301被“下拉”，所述柱体开口302被打开，所述饲料12顺利下落，完成投料操作，其中所述减速电机401用于驱动所述第二磁力块403进行旋转动作，以用于依次打开若干个所述投料开合部3，进行依次、分区域的投料操作，使得投料操作较高均匀。

所述旋转轴402的两端分别设有所述第二磁力块403。

在本实施例中，所述旋转轴402的数量为一根或者多根，所述旋转轴402的两端都设有所述第二磁力块403，以保证所述旋转吸引部4的运行稳定性。

另一方面，如附图7所示，所述旋转轴402在旋转方向上的后端位置处设有旋转击打板404，所述旋转击打板404用于击打与之相对应的前端所述第二磁力块403吸引、下落的所述饲料12，以进一步提高投料区域，使得投料操作更加均匀，图中a方向为所述旋转轴402以及旋转击打板404的旋转方向。

所述饲料箱1通过安装柱5设置在浮板6上，所述旋转吸引部4设置在所述浮板6上，所述浮板6上设有用于饲料下落的投料口7。

在本实施例中，所述饲料箱1通过所述浮板6，可以设置在池塘中间，使得投料的有效面积增大，避免现有技术中池塘边上投料而带来的一侧大量投料，相对一侧取食困难的问题。其中，所述投料口7与所述投料柱体2的位置相对应，作为所述饲料12投放到池塘内的最后通道。

所述投料柱体2的上下长度大于所述饲料箱1的深度，所述投料柱体2上端设有盖板，下端设有与所述饲料箱1进行螺接的开口端，所述饲料箱1内设有用于安装固定饲料箱顶盖8的中心顶盖柱9。

在本实施例中，所述饲料箱顶盖8用于防止所述饲料12变潮，以影响喂食效果。

所述浮板6上设有用于安装拉绳的拉环10以及用于给所述旋转吸引部4供电的蓄电池11。

在本实施例中，所述拉环10通过拉绳以用于牵引所述饲料箱1，所述蓄电池11通过设置在所述浮板6内的导线与所述减速电机401相连，用于供电。

上面结合附图对本发明的实施方式作了详细说明，但是本发明不限于上述实施方式，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下做出各种修改。这些都是不具有创造性的修改，只要在本发明的权利要求范围内都受到专利法的保护。
