一种定向棘轮手摇式树木倒伏扶正器的制作方法

本实用新型涉及一种树木扶持装置，具体是一种定向棘轮手摇式树木倒伏扶正器。

背景技术：

当树木倒伏了，如果树木是位于机动车能通行的区域，通常最简单的做法就是用吊车来将树木吊正。但如果树木位于机动车无法通行的区域，以往只有通过人工的办法将树木扶正。这种做法既低效率，也不安全。

技术实现要素：

本实用新型的目的在于提供一种定向棘轮手摇式树木倒伏扶正器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种定向棘轮手摇式树木倒伏扶正器，包括底座，所述底座上端面上设置有摆动底座转轴，所述摆动底座转轴上安装有套筒，所述套筒的上端端口设置有前杆，前杆的下端伸入套筒内，所述前杆的顶端固定连接有支叉，所述套筒的外侧壁上设置有转盘，所述转盘的转轴上设置有齿轮，前杆的侧壁上沿其长度方向设置有齿带，齿带与齿轮相啮合，所述转盘的转轴还设置有转盘棘轮，所述转盘棘轮的的转盘上设置有棘轮锁，所述底座的下端面上设置有底盘爪，所述底座上还设置有底盘孔，所述底盘孔内安装有加固钉。

作为本实用新型进一步的方案：所述套筒的底端与摆动底座转轴相铰接。

作为本实用新型再进一步的方案：转盘的转轴通过支架与套筒的外侧壁相连接。

作为本实用新型再进一步的方案：所述底盘爪至少为四个。

作为本实用新型再进一步的方案：所述加固钉与底盘孔通过螺纹配合连接。

与现有技术相比，本实用新型的有益效果是：通过棘轮锁的设置可以使得实现转盘只能定向地依顺时针转动，避免转盘回转而导致前杆收拢至套筒内，无法将倒伏的树木扶正，通过底盘爪保证了底座固定的稳定性，通过齿轮和齿带的设置使得转盘的转动转化为驱动前杆上的支叉扶正树木的驱动力，传动稳定，可有效减小人工劳动力。本实用新型结构简单，人工劳动力较小，传动稳定、便于较狭窄位置的树木扶正，实用性较强。

附图说明

图1为定向棘轮手摇式树木倒伏扶正器的结构示意图。

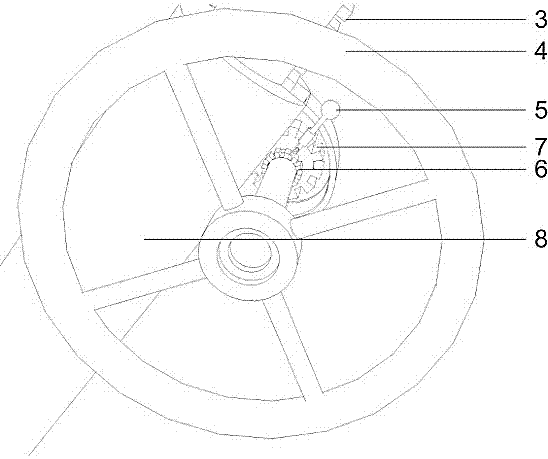

图2为定向棘轮手摇式树木倒伏扶正器中转盘棘轮的结构示意图。

其中：支叉1、前杆2、齿带3、转盘4、棘轮锁5、转盘棘轮6、齿轮7、套筒8、加固钉9、摆动底座转轴10、底盘孔11、底座12、底盘爪13。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种定向棘轮手摇式树木倒伏扶正器，包括底座12，所述底座12上端面上设置有摆动底座转轴10，所述摆动底座转轴10上安装有套筒8，所述套筒8的底端与摆动底座转轴10相铰接，所述套筒8的上端端口设置有前杆2，前杆2的下端伸入套筒8内，所述前杆2的顶端固定连接有支叉1，所述套筒8的外侧壁上设置有转盘4，转盘4的转轴通过支架与套筒8的外侧壁相连接，所述转盘4的转轴上设置有齿轮7，前杆2的侧壁上沿其长度方向设置有齿带3，齿带3与齿轮7相啮合，所述转盘4的转轴还设置有转盘棘轮6，所述转盘棘轮6的的转盘上设置有棘轮锁5，所述底座12的下端面上设置有底盘爪13，所述底盘爪13至少为四个，所述底座12上还设置有底盘孔11，所述底盘孔11内安装有加固钉9，所述加固钉9与底盘孔11通过螺纹配合连接。

本实用新型的工作原理是：首先，根据树木倒伏方向，选定树干与其在地面上的投影成锐角的位置，将底座12固定在倒伏的树木前方适当距离。固定时，底盘爪13要完全插入土地上。当泥土较松软时，可将加固钉9插入底盘孔11加强底座的稳定性，然后，摆动底座转轴10，以便将支叉1可以支到树干。此时，将支叉1紧紧地支在倒伏的树木的树杆上，并防止装置滑动、松脱，最后，用手依顺时针方向慢慢地转动转盘4，转盘4带动齿轮7，齿轮7带动齿带3，将前杆2从套筒8伸展出去，从而将倒伏的树木扶正。在转动转盘4过程中，也同步带动转盘棘轮6。每顺时针转动一齿，棘轮锁5被棘轮的齿顶起，转完一齿，经弹簧驱动，棘轮锁5又降下锁定棘轮，从而实现转盘4只能定向地依顺时针转动。当树木最后已扶正，绿化工人处理完毕，便用力拨开棘轮锁5并保持不放下，此时转盘棘轮6处于自由状态。绿化工人可依逆时针方向将前杆2缩回套筒8中。拔出加固钉9及底座12，整个过程完毕。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
