密封部件以及口罩的制作方法

本实用新型涉及生活用品技术领域，尤其是涉及一种密封部件以及口罩。

背景技术：

随着科学不断的进步，人类改造自然的能力也随之提高，从而推动社会经济快速的发展。但是，这也给人类生活的环境造成了严重的破坏，例如：土地沙漠化、水质污染、空气污染和噪声污染等等。其中，雾霾就是空气污染最为常见的一种，也是和人们日常生活息息相关的。人们为了预防雾霾对身体健康的损害，在雾霾出现时都会佩戴口罩外出活动。

现有技术中的口罩，包括两片呈梯形的过滤布，两个过滤布的上底连接，两个过滤布的相对应的斜边连接，从而形成了口罩本体；在口罩本体的内壁上，与鼻梁对应的位置，设置有密封垫，在密封垫内设置有软铁片，每个过滤部上都设置有弹性挂耳套。当使用者佩戴现有技术中的口罩时，利用挂耳套将口罩本体佩戴在使用者的面部，然后用手捏紧软铁片，使的密封垫能够与使用者的鼻梁贴合，从而提高口罩的密封性。

但是，现有技术中的口罩，由于使用者的呼吸加快，或者在使用者交谈等等原因，会使得口罩本体发生移动，从而使得口罩本体与人体面部之间产生空隙，进而影响口罩的过滤效果。

技术实现要素：

本实用新型的目的在于提供的密封部件以及口罩，以解决现有技术中存在的口罩本体容易发生移动，使得口罩本体与人体面部之间产生空隙，影响口罩的过滤效果的技术问题。

本实用新型提供了一种密封部件，包括：密封软垫和软骨支架；密封软垫和软骨支架呈环形，且密封软垫的横截面和软骨支架的横截面均呈曲线形，密封软垫与软骨支架的弯曲方向一致；软骨支架的一侧与密封软垫的一侧固定连接，且软骨支架的剩余部分与密封软垫具有间隔；软骨支架的弹力大于密封软垫的弹力。

进一步地，软骨支架为多个，多个软骨支架依次套设在一起；相邻的两个软骨支架的一侧固定连接，且二者的剩余部分具有间隔；在多个软骨支架中，位于最外层的软骨支架与密封软垫连接。

进一步地，密封软垫包括密封连接环部和密封环部；密封连接环部的延伸方向与其开口的方向一致；密封环部的一条边沿与密封连接环部的一条边沿连接；密封环部向其内部弯曲，且密封环部的形状与人体面部形状吻合；软骨支架设置在密封连接环部内，且软骨支架的外壁臂的一侧与密封连接环部的内壁连接，软骨支架的另一侧与密封环部具有间隔。

进一步地，密封部包括鼻根部、下巴部以及两个颧颌缝部；鼻根部、下巴和两个颧颌缝部连接形成类三角形的密封环部；鼻根部向外弯曲，下巴部和每个颧颌缝部均向内弯曲，且下巴部的曲率半径小于颧颌缝部的曲率半径；每个颧颌缝部的一端与鼻根部呈弧形过度连接，另一端与下巴部呈弧形过度连接。

进一步地，软骨支架包括软骨连接环部和软骨支撑部；软骨连接环部的延伸方向与其开口的方向一致；软骨支撑部呈长条片状体，其一条长边与软骨连接环部的一条边连接；软骨支撑部朝软骨连接环部 内弯曲，且软骨支撑部的形状与人体面部形状吻合，软骨支撑部的宽度小于密封环部的宽度；软骨连接环部的外壁与密封连接环部的内壁连接，软骨支撑部与密封环部之间具有间隔。

进一步地，软骨支撑部的两端与软骨连接环部围成用于容纳下巴的下巴豁口；软骨支撑部，与鼻根部相对的位置，设置有用于容纳鼻根的鼻根豁口；软骨支撑部，与颧骨相对的位置，均设置有颧骨豁口。

进一步地，密封部件还包括固定环部；固定环部的一条边与软骨连接环部远离软骨支撑部的边沿连接，固定环部用于与口罩本体连接。

进一步地，固定环部的外侧壁上，沿该外侧壁的周面延伸的方向，设置有环形凸起。

进一步地，密封垫圈、软骨支架和固定环部的材质均为硅胶。

本实用新型还提供了一种口罩，包括口罩本体，以及上述的密封部件；口罩本体为一端开口的中空壳体；密封垫圈与软骨支架固定连接处与口罩本体的开口端连接。

本实用新型提供的密封部件，其将软骨支架设置在密封软垫内，且软骨支架与密封软垫之间具有间隔。当使用者在使用安装密封部件的口罩时，密封软垫与人体面部紧贴合，从而将密封垫圈压向软骨支架会将密封软垫朝人体面部支撑，进一步地提高了密封的效果，提高了口罩的过滤效果。另外，在使用者呼吸加快，或者与人交谈等情况下，虽然人体面部会带动口罩本体移动，但是，本实用新型提供的密封部件的软骨支架具有弹力，从而能够根据口罩本体与人体面部之间的压力而适应性的变化，提高了口罩的密封性。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

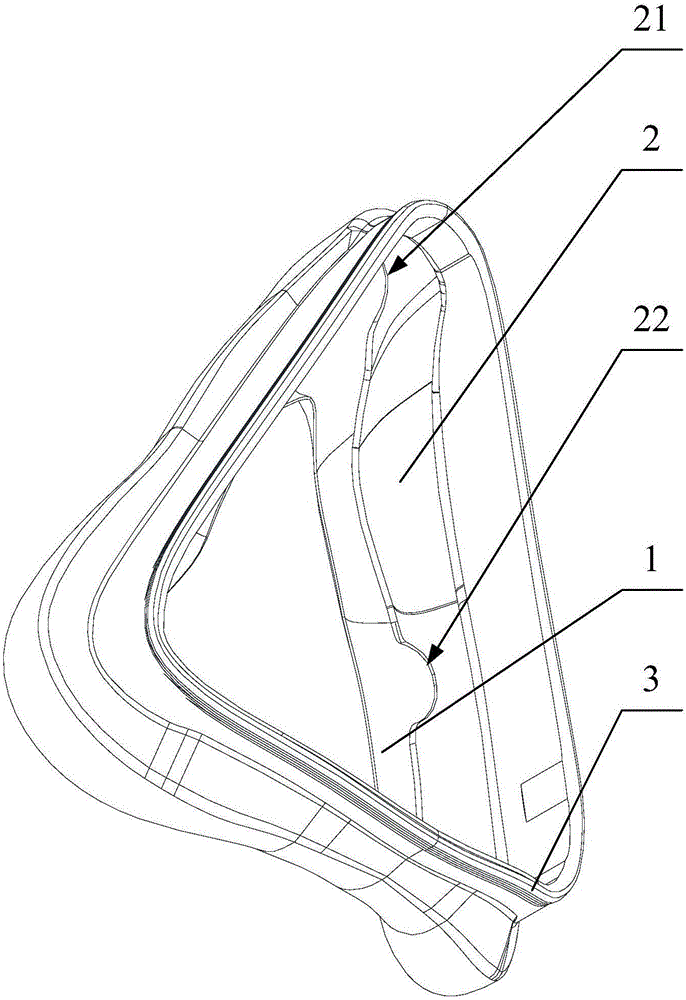

图1为本实用新型实施例提供的密封部件的一种立体图；

图2为本实用新型实施例提供的密封部件的另一种立体图；

图3为本实用新型实施例提供的密封部件的主视图；

图4为图3所示的密封部件的A-A面剖视图；

图5为图3所述的密封部件的后视图；

图6为本实用新型另一实施例提供的密封部件的立体图。

附图标记：

1-密封软垫； 2-软骨支架； 3-固定环部；

4-间隔； 21-鼻根豁口； 22-颧骨豁口；

23-下巴豁口； 31-环形凸起。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特 定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为本实用新型实施例提供的密封部件的一种立体图；图2为本实用新型实施例提供的密封部件的另一种立体图；图3为本实用新型实施例提供的密封部件的主视图；图4为图3所示的密封部件的A-A面剖视图。如图1-4所示，本实施例提供了一种密封部件，包括：密封软垫1和软骨支架2；密封软垫1和软骨支架2呈环形，且密封软垫1的横截面和软骨支架2的横截面均呈曲线形，密封软垫1与软骨支架2的弯曲方向一致；软骨支架2的一侧与密封软垫1的一侧固定连接，且软骨支架2的剩余部分与密封软垫1具有间隔4；软骨支架2的弹力大于密封软垫1的弹力。

其中，密封软垫1的环形形状可以为多种，例如：圆形、正方形、长方体、椭圆形或者三角形等等。

密封软垫1的材质可以为多种，例如：橡胶或者硅胶等等具有弹性的材质，较佳地，密封软垫1的材质为硅胶，更佳地为医用硅胶。

密封软垫1的结构形式可以为多种，例如：密封软垫1可以向其环内弯曲，也可以向其环外弯曲。

软骨支架2的环形形状可以为多种，例如：圆形、正方形、长方体、椭圆形或者三角形等等。较佳地，软骨支架2的环形形状与密封垫圈的环形形状相等；

软骨支架2的材质可以为多种，例如：橡胶或者硅胶等等具有弹性的材质，较佳地，软骨支架2与密封软垫1的材质一样均为硅胶，更佳地为医用硅胶。

软骨支架2的结构形式可以为多种，例如：软骨支架2可以向其环内弯曲，也可以向其环外弯曲。

当密封软垫1向其环外弯曲时，软骨支架2套设在密封软垫1外，软骨支架2的一侧与密封软垫1的一侧固定连接，软骨支架2的剩余部分与密封软垫1具有间隔4，即密封软垫1的弯曲度大于软骨支架2的弯曲度，密封软垫1将软骨支架2半包围。当然，当密封软垫1向其环内弯曲时，软骨支架2设置在密封软垫1内，此时，密封软垫1向其环内半包围软骨支架2。

另外，本实施例以及下述实施例中提到的“一侧”，是指密封软垫1和软骨支架2靠近一条环形边沿的部分，即下述实施例中提到的密封连接环部以及软骨连接环部。

本实施例提供的密封部件，其将软骨支架2设置在密封软垫1内，且软骨支架2与密封软垫1之间具有间隔4。当使用者在使用安装密封部件的口罩时，密封软垫1与人体面部紧贴合，从而将密封垫圈压向软骨支架2会将密封软垫1朝人体面部支撑，进一步地提高了密封的效果，提高了口罩的过滤效果。

另外，在使用者呼吸加快，或者与人交谈等情况下，虽然人体面部会带动口罩本体移动，但是，本实施例提供的密封部件的软骨支架2具有弹力，从而能够根据口罩本体与人体面部之间的压力而适应性的变化，提高了口罩的密封性。

此外，由于密封软垫1与软骨支架2之间具有间隔4，密封软垫1要半包裹软骨支架2，不仅使得密封软垫1的面积增加，还给软骨支架2预留出运动的空间，所以，即使口罩本体在移动时，密封软垫1也会与人体面部保持密封的状态。

图6为本实用新型另一实施例提供的密封部件的立体图。如图6所示，在上述实施例的基础上，进一步地，软骨支架2为多个，多个软骨支架2依次套设在一起；相邻的两个密封软骨2的一侧固定连接，且二者的剩余部分具有间隔4；在多个软骨支架2中，位于最外层的软骨支架2与密封软垫1连接。

其中，软骨支架2的数量可以为两个、三个或者四个等等。较佳地，软骨支架2为两个。

在本实施例中，多个软骨支架2可以逐级增加对密封软垫的支撑力度，不仅增加了密封性，还能够有效缓冲口罩本体对人体面部的作用力。设计多个软骨支架2的密封部件可以应用到婴幼儿的口罩上，不仅可以缓冲口罩对于婴幼儿面部的作用力，还能够保证口罩的密封性，为婴幼儿的健康提供了保障。

在上述实施例的基础上，进一步地，密封软垫1包括密封连接环部和密封环部；密封连接环部的延伸方向与其开口的方向一致；密封环部的一条边沿与密封连接环部的一条边沿连接；密封环部向其内部弯曲，且密封环部的形状与人体面部形状吻合；软骨支架2设置在密封连接环部内，且软骨支架2的外壁臂的一侧与密封连接环部的内壁连接，软骨支架2的另一侧与密封环部具有间隔4。

其中，密封软垫1包括鼻根部、下巴部以及两个颧颌缝部；鼻根部、下巴和两个颧颌缝部连接形成类三角形的密封环部；鼻根部向外弯曲，下巴部和每个颧颌缝部均向内弯曲，且下巴部的曲率半径小于 颧颌缝部的曲率半径；每个颧颌缝部的一端与鼻根部呈弧形过度连接，另一端与下巴部呈弧形过度连接。

软骨支架2包括软骨连接环部和软骨支撑部；软骨连接环部的延伸方向与其开口的方向一致；软骨支撑部呈长条片状体，其一条长边与软骨连接环部的一条边连接；软骨支撑部朝软骨连接环部内弯曲，且软骨支撑部的形状与人体面部形状吻合，软骨支撑部的宽度小于密封环部的宽度；软骨连接环部的外壁与密封连接环部的内壁连接，软骨支撑部与密封环部之间具有间隔4。

本实施例的密封部件，沿着鼻根、上颌骨和下巴围成一圈，能够使密封软垫1与人体面部更加的贴合。因为实用新型人在经过无数次实验得出，不同人种，不同性别脸型的近似处在于：鼻根部宽度，颧颌缝宽度，另外，颧颌缝和嘴角没有骨头支撑，相对于脸部有所凹陷。基于此，将密封软垫1和软骨支架2均设计成类三角形，即沿着鼻根、颧骨和上颌骨的缝隙以及下巴围成一圈，并在软骨支架2上设置有下述实施例中的鼻根豁口21、颧骨豁口22以及下巴豁口23。

另外，密封软垫的宽度宽于软骨支架，保证了当人脸压紧密封软垫时，依然能够保持密封。

此外，实用新型人通过上万例不同人种，不同性别的成年人脸型对比，设计以人中为对称线，左右对称。鼻梁到下巴的覆盖长度应在7.5-12cm，对应于人脸嘴巴处的外宽为10cm，内宽为6cm。固定环部的曲线贴合人的面部走势。为保证弹性支撑，软骨支架2的厚度为密封软垫1厚度的1.5至3倍。该厚度范围内的软骨支架2既可以弹性形变压缩以适应人脸的凸凹部分。优选地，软骨支架2厚度为密封软垫1厚度的两倍。

图5为图3所述的密封部件的后视图。如图5所示，在上述实施例的基础上，进一步地，软骨支撑部的两端与软骨连接环部围成用于 容纳下巴的下巴豁口23；软骨支撑部，与鼻根部相对的位置，设置有用于容纳鼻根的鼻根豁口21；软骨支撑部，与颧骨相对的位置，均设置有颧骨豁口22。

鼻根豁口21以适应不同高度的鼻梁；左右的颧骨豁口22保证了不同面部情况的密封性，例如：颧骨较高，下颌较窄，则上两块软骨支架比下两块软骨支架压缩更大；颧骨较低，下颌宽大，则上两块软骨支架比下两块压缩更小。下巴豁口23给予进入人体的下巴以空间，同时不会影响说话等面部活动。

在本实施例中，在软骨支撑部与鼻根相对的位置上设置有鼻根豁口21，这样，使用者在佩戴口罩的时候，使用者的鼻根和密封连接环一起插入至鼻根豁口21，不仅提高了密封部件与人体面部的契合精度，还会提高密封部件与人体面部的密封效果。

另外，密封连接环的上颌骨部与颧骨距离较近，此处的骨骼略高，所以，在此处设置有颧骨豁口22，也可以提高密封部件与人体面部的契合精度以及密封效果。

此外，使用者在佩戴具有本实施例的密封部件的口罩时，由于嘴部会经常活动，所以，让使用者的下巴与软骨连接环部支架抵接，软骨连接环部的弹力较大，能够保证下巴处的密封性。

在上述实施例的基础上，为了便于将密封部件安装在口罩本体上，进一步地，密封部件还包括固定环部3；固定环部3的一条边与软骨连接环部远离软骨支撑部的边沿连接，固定环部3用于与口罩本体连接。在安装密封部件时，可以将固定环部3插入至口罩本体上的凹槽内，便于使用者安装和拆卸密封部件。当然可以通过胶粘结在口罩本体上。

在上述实施例的基础上，进一步地，固定环部3的外侧壁上，沿该外侧壁的周面延伸的方向，设置有环形凸起。

其中，环形凸起可以为一个，也可以为多个，较佳地为两个。

当固定环部3插入至口罩本体上的凹槽时，可以增加固定环部3与凹槽内壁的之间的摩擦力。

本实用新型还提供了一种口罩，包括口罩本体，以及上述的密封部件；口罩本体为一端开口的中空壳体；密封垫圈与软骨支架2固定连接处与口罩本体的开口端连接。

其中，口罩本体的材质可以为多种，例如：塑料或者硬质过滤布等等，较佳地，口罩本体为食品级塑料。

另外，口罩本体的开口端面上设置有用于与固定环部3连接的凹槽。

此外，口罩本体可以是呼吸罩、氧气罩，还可以是救援人员佩戴的防颗粒物的面罩等等，只要是佩戴在人体面部并需要密封的罩体，均可以安装上述实施例中提到的密封部件。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
