一种新型拉链拉头的制作方法

本实用新型涉及一种拉链的拉头装置。

背景技术：

当前的拉链拉头主要采用一个压头和一个拉环的简单结构，这种结构有一些缺陷，首先，简单的通过机械挤压的方式在压头上方设置一个固定矩形环，一般会有一个缝隙，这种结构的拉链拉头一般使用寿命都不长，很多时候经常不是拉环拉断，而是用于固定拉环的那根矩形环拉断，现在比较高档一些的拉链也采用了压盖的方式，但是，也存在一些问题，主要是不具有弹力，使用不舒服，现在的压盖上也有菱角，也有小孩被菱角割伤的情况发生，同时在一些高档的服饰上，现有的拉链的手感和弹性力均比较差，主要是细节方面没有做好，这些问题一直都亟待解决。

技术实现要素：

针对现有技术的不足，本实用新型旨在提供一种拉链的拉头装置。

为实现上述目的，本实用新型采用如下技术方案：

一种新型拉链拉头，包括压头、拉钩、弹片、压盖和拉环，所述压头上设置有左右两个安装凸台及两个斜坡结构，压头在前端位置还开有一个矩形通孔，所述拉环一端放置在压头上部前后两个斜坡之间的中间位置，所述拉钩为一个扁型的钩装结构，所述拉钩穿过拉环并一端放置在压头前端的凸台与斜坡中间的凹槽内，所述弹片为人字形薄片结构，所述弹片安装在拉钩上并通过压头上的左右两个定位凸台固定，所述拉钩的一端穿过压头上的通孔，所述弹片盖在拉钩上并用压盖盖住，所述压盖为中空结构，用于固定压盖的在压头上设置的凸台及斜坡装置两边均为竖直结构，同时压头的中间位置为凹槽结构，压盖与压头之间通过卡合作用配合固定，为保证使用者的安全，压盖上的菱角部位均有大倒角。

进一步的，所述压头的边缘边线均倒角处理，所述压头上的前后凸台结构及斜坡结构均为一次成型的机构，凸台的边缘均圆角处理，压头的前面圆弧位置上的凸台与斜坡中间的位置还开有一个矩形通孔，拉钩的一端穿过该矩形通孔。

进一步的，所述拉钩截面为0.8mm*0.8mm矩形结构，所述拉钩前段的钩状结构用于勾住压头后端的凸台与斜坡之间位置的凹槽卡位，拉钩后端的尾部穿过拉环并固定在压头矩形通孔。

进一步的，所述弹片为厚度为0.1mm的人字形铜片结构，所述弹片固定在压盖的凹槽内。

本实用新型具有如下有益效果：

本实用新型一种新型拉链拉头，该拉链拉头装置中的压头上设置有左右两个安装凸台及两个斜坡装置，拉环放置在压头的上部中间前后两个斜坡之间的位置，通过拉钩穿过拉环并通过拉钩两端固定在压头上，将拉环旋转固定在压头上，弹片成人字形薄片盖在拉钩上并用压盖盖住，然后通过将压盖与压头卡合配合固定，为保证使用者的安全，在压盖上的两个菱角部位均设置成大倒角的结构，该拉链拉头在使用过程中，由于人为的拉力，安装固定在压盖内的拉环拉住钩头并依靠弹片的弹力，使得拉链过程中更具有弹性，使用者感觉更加舒适，同时在拉完之后，依靠弹片的反弹力，可以将拉环放空并自然下垂，整个过程自然舒适，同时，该装置中的压盖表面光滑，边缘均采用圆弧倒角的结构，该拉链拉头在对拉链具有一定美观及使用舒适性要求的服饰中具有积极的实际应用价值。

附图说明

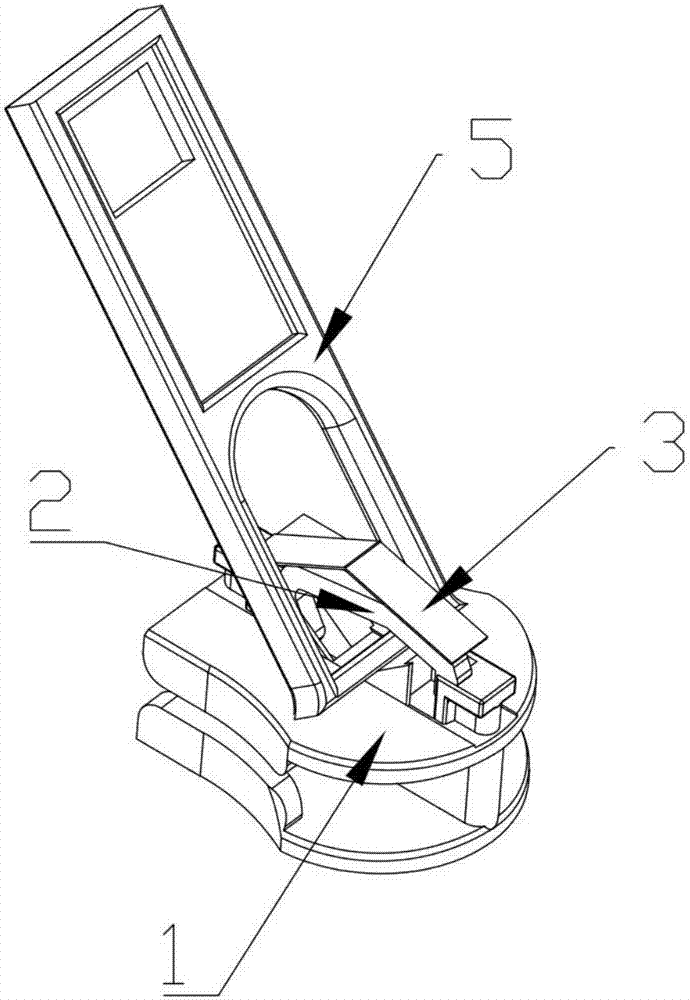

图1为本实用新型一种新型拉链拉头的整体结构示意图；

图2为本实用新型一种新型拉链拉头的内部结构示意图；

图3为本实用新型一种新型拉链拉头其压头的结构示意图；

图4为本实用新型一种新型拉链拉头其拉钩的结构示意图；

图5为本实用新型一种新型拉链拉头其弹片的结构示意图；

图6为本实用新型一种新型拉链拉头其压盖的结构示意图。

图中：1、压头；2、拉钩；3、弹片；4、压盖；5、拉环。

具体实施方式

下面结合附图及具体实施例，对本实用新型作进一步的描述，以便于更清楚的理解本实用新型要求保护的技术思想。

如图1至图6所示本实用新型一种新型拉链拉头，包括压头1、拉钩2、弹片3、压盖4和拉环5，所述压头1上设置有左右两个安装凸台及两个斜坡结构，压头1在前端位置还开有一个矩形通孔，所述拉环5一端放置在压头1上部前后两个斜坡之间的中间位置，所述拉钩2为一个扁型的钩装结构，所述拉钩2穿过拉环5并一端放置在压头1前端的凸台与斜坡中间的凹槽内，所述弹片3为人字形薄片结构，所述弹片3安装在拉钩2上并通过压头1上的左右两个定位凸台固定，所述拉钩2的一端穿过压头1上的通孔，所述弹片3盖在拉钩2上并用压盖4盖住，所述压盖4为中空结构，用于固定压盖4的在压头1上设置的凸台及斜坡装置两边均为竖直结构，同时压头1的中间位置为凹槽结构，压盖4与压头1之间通过卡合作用配合固定，为保证使用者的安全，压盖4上的菱角部位均有大倒角。

如图2所示，所述压头1的边缘边线均倒角处理，所述压头1上的前后凸台结构及斜坡结构均为一次成型的机构，凸台的边缘均圆角处理，压头1的前面圆弧位置上的凸台与斜坡中间的位置还开有一个矩形通孔，拉钩2的一端穿过该矩形通孔。

具体的，如图5所述，所述拉钩2截面为0.8mm*0.8mm矩形结构，所述拉钩2前段的钩状结构用于勾住压头1后端的凸台与斜坡之间位置的凹槽卡位，拉钩2后端的尾部穿过拉环5并固定在压头1矩形通孔，所述弹片3为厚度为0.1mm的人字形铜片结构，所述弹片3固定在压盖4的凹槽内。

本实用新型的工作原理为：该拉链拉头装置中的压头1上设置有左右两个安装凸台及两个斜坡装置，拉环5放置在压头1的上部中间前后两个斜坡之间的位置，通过拉钩2穿过拉环5并通过拉钩2两端固定在压头1上，将拉环5旋转固定在压头1上，弹片3成人字形薄片盖在拉钩2 上并用压盖4盖住，然后通过将压盖4与压头1卡合配合固定，为保证使用者的安全，在压盖4 上的两个菱角部位均设置成大倒角的结构，该拉链拉头在使用过程中，由于人为的拉力，安装固定在压盖4内的拉环5拉住钩头2并依靠弹片3的弹力，使得拉链过程中更具有弹性，使用者感觉更加舒适，同时在拉完之后，依靠弹片3的反弹力，可以将拉环放空并自然下垂，整个过程自然舒适，同时，该装置中的压盖表面光滑，边缘均采用圆弧倒角的结构，该拉链拉头在对拉链具有一定美观及使用舒适性要求的服饰中具有积极的实际应用价值。

对于本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及变形，而所有的这些改变以及变形都应该属于本实用新型权利要求的保护范围之内。
