一种带有防碰的医疗液体支撑装置的制作方法

本发明涉及防碰支撑领域，特别是一种带有防碰的医疗液体支撑装置。

背景技术：

在医院中，尤其是在住院部，由于患者比较多，病房比较少，有的患者是需要挤在多人的病房中，病房算是一个小型的公共场所，在患者进行滴流的时候，由于病房中的患者和陪护是比较多的，有的时候也有小孩，小孩比较爱动，万一不小心碰到了患者正在输液的管子，致使患者轻者打针部位鼓包，重者可能直接将管子弄断，因此为了防止意外的发生，设计这种装置是很有必要的。

技术实现要素：

本发明的目的是解决上述问题，设计了一种带有防碰的医疗液体支撑装置。

实现上述目的本发明的技术方案为，一种带有防碰的医疗液体支撑装置，包括圆形基座,所述圆形基座上表面开有一号圆形凹槽，所述一号圆形凹槽上方设有一号伸缩支撑柱，所述一号圆形凹槽与一号伸缩支撑柱之间通过调整加紧机构连接，所述圆形基座上且位于一号圆形凹槽外的临时支撑机构，所述一号伸缩支撑柱侧表面设有防碰机构，所述一号伸缩支撑柱上表面设有悬挂机构，所述一号伸缩支撑柱上端侧表面上设有滴流承载机构，所述圆形基座下表面设有移动机构，所述防碰机构由套装在一号伸缩支撑柱上的一组限位圆环、设置在一号伸缩支撑柱侧表面且位于一组限位圆环中间的一组固定圆环、设置在一组固定圆环之间的多个弹性滑动带、套装在每个弹性滑动带上的多个固定框架、设置在每个固定框架侧表面上的一号金属软管、固定连接在每个一号金属软管一端面上的竖直板、开在每个竖直板侧表面上的一号矩形开口、设置在每个一号矩形开口内侧表面上的压紧弹簧、套装在每个压紧弹簧上的一组加压半圆体、固定连接在一号伸缩支撑柱侧表面上的弧形安装板、设置在弧形安装板侧表面上的二号金属软管、固定连接在二号金属软管一端面上的椭圆形固定套、固定连接在椭圆形固定套上表面的立柱、设置在立柱侧表面上的一组三号半圆形固定夹手共同构成的。

所述调整加紧机构由固定连接在一号圆形凹槽内的圆形垫片、设置在圆形垫片上表面中心处且与一号伸缩支撑柱相匹配的一组一号半圆形紧固架、固定连接在每个一号半圆形紧固架一端面上的固定板、开在每个固定板侧表面的一号条形开口、设置在一组一号条形开口内的紧定螺栓共同构成的。

所述临时支撑机构由设置在一号圆形凹槽外圆形基座上表面的多个二号圆形凹槽、嵌装在每个二号圆形凹槽内的二号伸缩立柱、固定连接在多个二号伸缩立柱上表面的环形支撑架、设置在环形支撑架外的矩形支撑板共同构成的。

所述悬挂机构由固定连接在一号伸缩支撑柱上端面的矩形垫片、矩形垫片上表面两端处的矩形豁口、设置在每个矩形豁口内的水平圆轴、套装在每个水平圆轴上的固定悬挂勾B共同构成的。

所述移动机构由开在圆形基座下表面的多个一号矩形凹槽、开在每个一号矩形凹槽内两相对侧表面上的一组二号水平圆形凹槽、设置在相邻一组二号水平圆形凹槽内的转动圆轴、套装在每个转动圆轴上的滚动轮共同构成的。

所述滴流承载机构由套装在一号伸缩支撑柱上且位于一组限位圆环上方的转动圆环、套装在转动圆环上且与一号伸缩支撑柱相垂直的横板、开在横板上表面两端的多个二号圆形通孔、嵌装在每个二号圆形通孔内的承载网兜共同构成的。

所述多个弹性滑动带的数量为4-6个。

所述个固定框架的数量为3-5个。

所述一号伸缩支撑柱侧表面上固定连接有与二号金属软管相匹配的悬挂勾A。

所述多个二号圆形通孔的数量为6-8个，所述多个二号圆形通孔位于同一水平线上。

利用本发明的技术方案制作的带有防碰的医疗液体支撑装置，一种结构比较简单，操作也比较方便，能够保证患者在人多的情况下进行输液是安全的，也能在地面支撑和棚顶支撑的装置。

附图说明

图1是本发明所述一种带有防碰的医疗液体支撑装置的结构示意图；

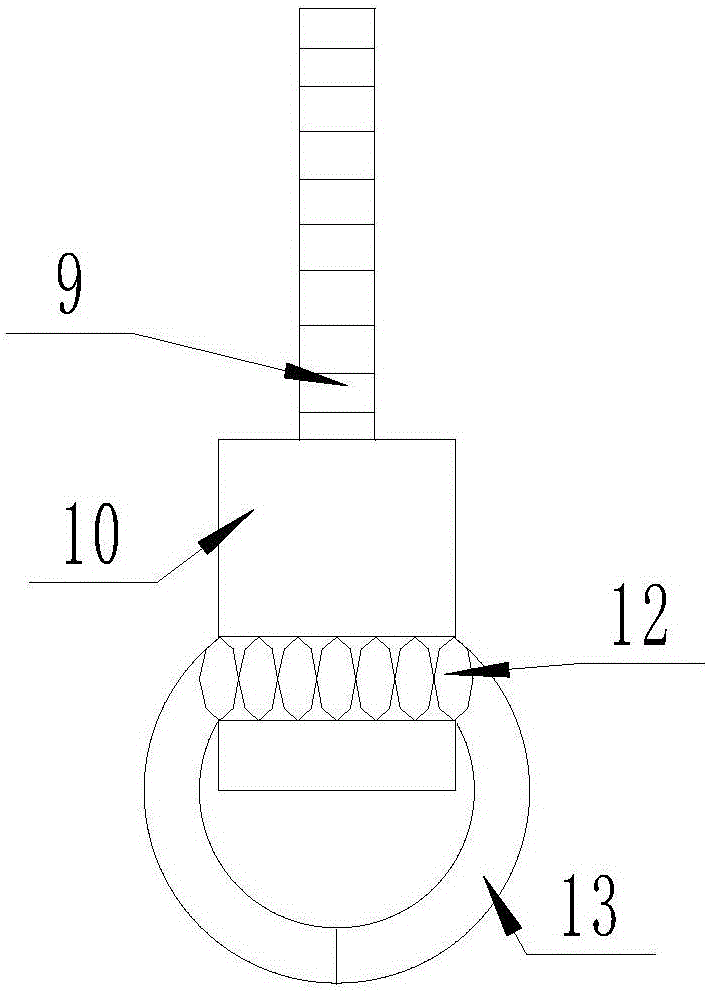

图2是本发明所述防碰机构的局部示意图；

图3是本发明所述悬挂机构的局部放大图；

图4是本发明所述移动机构的局部示意图；

图中，1、圆形基座；2、一号圆形凹槽；3、一号伸缩支撑柱；5、限位圆环；6、固定圆环；7、弹性滑动带；8、固定框架；9、一号金属软管；10、竖直板；11、一号矩形开口；12、压紧弹簧；13、加压半圆体；14、弧形安装板；15、二号金属软管；16、椭圆形固定套；17、立柱；18、三号半圆形固定夹手；19、圆形垫片；20、一号半圆形紧固架；21、固定板；22、一号条形开口；23、紧定螺栓；24、二号圆形凹槽；25、环形支撑架；26、矩形支撑板；27、矩形垫片；28、矩形豁口；29、水平圆轴；30、固定悬挂勾B；31、二号伸缩立柱；32、一号矩形凹槽；33、二号水平圆形凹槽；34、转动圆轴；35、滚动轮；36、转动圆环；37、横板；38、二号圆形通孔；39、承载网兜；40、悬挂勾A。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-4所示，一种带有防碰的医疗液体支撑装置，包括圆形基座(1),所述圆形基座(1)上表面开有一号圆形凹槽(2)，所述一号圆形凹槽(2)上方设有一号伸缩支撑柱(3)，所述一号圆形凹槽(2)与一号伸缩支撑柱(3)之间通过调整加紧机构连接，所述圆形基座(1)上且位于一号圆形凹槽(2)外的临时支撑机构，所述一号伸缩支撑柱(3)侧表面设有防碰机构，所述一号伸缩支撑柱(3)上表面设有悬挂机构，所述一号伸缩支撑柱(3)上端侧表面上设有滴流承载机构，所述圆形基座(1)下表面设有移动机构，所述防碰机构由套装在一号伸缩支撑柱(3)上的一组限位圆环(5)、设置在一号伸缩支撑柱(3)侧表面且位于一组限位圆环(5)中间的一组固定圆环(6)、设置在一组固定圆环(6)之间的多个弹性滑动带(7)、套装在每个弹性滑动带(7)上的多个固定框架(8)、设置在每个固定框架(8)侧表面上的一号金属软管(9)、固定连接在每个一号金属软管(9)一端面上的竖直板(10)、开在每个竖直板(10)侧表面上的一号矩形开口(11)、设置在每个一号矩形开口(11)内侧表面上的压紧弹簧(12)、套装在每个压紧弹簧(12)上的一组加压半圆体(13)、固定连接在一号伸缩支撑柱(3)侧表面上的弧形安装板(14)、设置在弧形安装板(14)侧表面上的二号金属软管(15)、固定连接在二号金属软管(15)一端面上的椭圆形固定套(16)、固定连接在椭圆形固定套(16)上表面的立柱(17)、设置在立柱(17)侧表面上的一组三号半圆形固定夹手(18)共同构成的；所述调整加紧机构由固定连接在一号圆形凹槽(2)内的圆形垫片(19)、设置在圆形垫片(19)上表面中心处且与一号伸缩支撑柱(3)相匹配的一组一号半圆形紧固架(20)、固定连接在每个一号半圆形紧固架(20)一端面上的固定板(21)、开在每个固定板(21)侧表面的一号条形开口(22)、设置在一组一号条形开口(22)内的紧定螺栓(23)共同构成的；所述临时支撑机构由设置在一号圆形凹槽(2)外圆形基座(1)上表面的多个二号圆形凹槽(24)、嵌装在每个二号圆形凹槽(24)内的二号伸缩立柱(31)、固定连接在多个二号伸缩立柱(31)上表面的环形支撑架(25)、设置在环形支撑架(25)外的矩形支撑板(26)共同构成的；所述悬挂机构由固定连接在一号伸缩支撑柱(3)上端面的矩形垫片(27)、矩形垫片(27)上表面两端处的矩形豁口(28)、设置在每个矩形豁口(28)内的水平圆轴(29)、套装在每个水平圆轴(29)上的固定悬挂勾B(30)共同构成的；所述移动机构由开在圆形基座(1)下表面的多个一号矩形凹槽(32)、开在每个一号矩形凹槽(32)内两相对侧表面上的一组二号水平圆形凹槽(33)、设置在相邻一组二号水平圆形凹槽(33)内的转动圆轴(34)、套装在每个转动圆轴(34)上的滚动轮(35)共同构成的；所述滴流承载机构由套装在一号伸缩支撑柱(3)上且位于一组限位圆环(5)上方的转动圆环(36)、套装在转动圆环(36)上且与一号伸缩支撑柱(3)相垂直的横板(37)、开在横板(37)上表面两端的多个二号圆形通孔(38)、嵌装在每个二号圆形通孔(38)内的承载网兜(39)共同构成的；所述多个弹性滑动带(7)的数量为4-6个所述个固定框架(8)的数量为3-5个；所述一号伸缩支撑柱(3)侧表面上固定连接有与二号金属软管(15)相匹配的悬挂勾A(40)；所述多个二号圆形通孔(38)的数量为6-8个，所述多个二号圆形通孔(38)位于同一水平线上。

本实施方案的特点为,圆形基座上表面开有一号圆形凹槽，一号圆形凹槽上方设有一号伸缩支撑柱，一号圆形凹槽与一号伸缩支撑柱之间通过调整加紧机构连接，圆形基座上且位于一号圆形凹槽外的临时支撑机构，一号伸缩支撑柱侧表面设有防碰机构，一号伸缩支撑柱上表面设有悬挂机构，一号伸缩支撑柱上端侧表面上设有滴流承载机构，圆形基座下表面设有移动机构，防碰机构由套装在一号伸缩支撑柱上的一组限位圆环、设置在一号伸缩支撑柱侧表面且位于一组限位圆环中间的一组固定圆环、设置在一组固定圆环之间的多个弹性滑动带、套装在每个弹性滑动带上的多个固定框架、设置在每个固定框架侧表面上的一号金属软管、固定连接在每个一号金属软管一端面上的竖直板、开在每个竖直板侧表面上的一号矩形开口、设置在每个一号矩形开口内侧表面上的压紧弹簧、套装在每个压紧弹簧上的一组加压半圆体、固定连接在一号伸缩支撑柱侧表面上的弧形安装板、设置在弧形安装板侧表面上的二号金属软管、固定连接在二号金属软管一端面上的椭圆形固定套、固定连接在椭圆形固定套上表面的立柱、设置在立柱侧表面上的一组三号半圆形固定夹手共同构成的,一种结构比较简单，操作也比较方便，能够保证患者在人多的情况下进行输液是安全的，也能在地面支撑和棚顶支撑的装置。

在本实施方案中，一号伸缩支撑柱上的限位圆环，一号伸缩支撑柱侧表面且位于一组限位圆环中间的固定圆环之间的弹性滑动带上的多个固定框架侧表面上的一号金属软管一端面上的竖直板侧表面上的一号矩形开口内侧表面上的压紧弹簧上的加压半圆体和一号伸缩支撑柱侧表面上的弧形安装板侧表面上的二号金属软管一端面上的椭圆形固定套上表面的立柱侧表面上的三号半圆形固定夹手进行固定，防止碰撞，一号圆形凹槽内的圆形垫片上表面中心处且与一号伸缩支撑柱相匹配的一号半圆形紧固架一端面上的固定板侧表面的一号条形开口内的紧定螺栓，可以进行调整加紧，一号圆形凹槽外圆形基座上表面的二号圆形凹槽内的二号伸缩立柱上表面的环形支撑架外的矩形支撑板可以起到临时支撑作用，一号伸缩支撑柱上端面的矩形垫片上表面两端处的矩形豁口内的水平圆轴上的固定悬挂勾B可以进行悬挂，很方便，圆形基座下表面的一号矩形凹槽内两相对侧表面上的二号水平圆形凹槽内的转动圆轴带动滚动轮进行移动，方便快捷。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
