一种体腔冲洗、给药及彻底引流装置的制作方法

本发明属于医用治疗用器具，涉及一种体腔冲洗、给药及彻底引流装置。

背景技术：

人体很多疾病，比如最常见的感染性疾病、恶性肿瘤等，均会导致胸腔、腹腔等体腔部位积液、积血、积脓等，治疗上非常需要对积液、积血、积脓的体腔进行充分冲洗、适量给药，并彻底引流。

然而，到目前为止，就胸腔冲洗而言，临床上还没有成形的行之有效的进行胸腔冲洗的装置或方法，而胸腔冲洗对于某些胸部疾病，如急慢性脓胸、术后支气管胸膜瘘、恶性胸腔积液等的治疗又极为有利、有效。因此，非常有必要建立一种有效的胸腔冲洗的方法。

同样，就胸腔给药而言，目前临床上也没有专门的能够有效地进行胸腔给药的装置或方法，往往就借助于引流脓汁或引流胸腔癌细胞积液的引流管，通过逆向注射来完成，其势必也就照成这样的问题，一是将脓汁或癌细胞推回、带回胸腔内，二是由于胸腔脓汁、癌细胞液引流不彻底，势必稀释胸腔内给药浓度而导致治疗低效甚至无效。胸腔给药，如胸腔内化疗药物注射等，对于某些胸部疾病的治疗又极为有利、有效，甚至是目前临床上唯一有效的方法。因此，建立一种操作方便、行之有效的胸腔给药方法是非常必要的。

另一方面，由于没有操作方便、行之有效的胸腔冲洗、给药装置或方法，临床上只能采用传统的胸腔引流方法，即一根引流管插入胸腔内，“放任自流”，大多是“流多少算多少”，“流几天算几天”，常常存在胸内出现包裹而不能引出，造成引流已干净的假象，因此说，目前所使用的胸腔体腔引流方法，难以真正引流干净，往往留下治疗隐患，造成治疗不彻底，甚至导致治疗失败，比如恶性胸腔积液的引流不彻底，甚至包裹形成，很容易导致肿瘤复发，也严重影响胸腔内给药治疗的有效性；再比如较浓稠的脓胸的引流，往往因引流低效、引流不彻底而导致治疗迁延、甚至治疗失败。因此，非常有必要改进目前临床上正在使用的传统的胸腔引流方法，使其引流更彻底，从而显著提高引流治疗效果。

腹腔内某些疾病的治疗，也同样遇到缺乏有效的腹腔冲洗、给药装置或方法等问题，同样存在腹腔引流不彻底，及其导致治疗迁延、甚至治疗失败的问题。

现有技术中的引流装置所用的管道均为插入式连接，连接时和拔出时均比较费时费力，有时还会碰倒引流桶、破坏水封系统、甚至将管路破坏，影响病人的安全。

总体而言，感染性疾病、恶性肿瘤以及其所导致的胸腔、腹腔等体腔部位积液、积血、积脓等，是临床最常见的一大类疾病，其冲洗治疗、给药治疗等，是非常行之有效的治疗方法，但目前临床上恰恰缺乏方便、有效的专门的冲洗、给药装置或方法，亟待解决此问题。另一方面，由于缺乏体腔冲洗、给药等治疗方法相配合，体腔引流治疗往往不彻底，导致治疗迁延、甚至治疗失败，亟待解决此问题。因此，非常有必要发明新的技术、方法来进行体腔冲洗、体腔给药；非常有必要对传统体腔引流方法进行改进、创新，使其引流更彻底，从而显著提高引流治疗效果。

技术实现要素：

本发明针对上述现有技术的不足，发明一种针对胸腔、腹腔等体腔部位积液、积血、积脓等进行冲洗治疗、给药治疗的装置，该装置也将使引流治疗更加彻底，该装置克服了目前临床上现有的引流治疗的不彻底性，将显著提高胸腔、腹腔等体腔部位积液、积血、积脓等冲洗治疗、给药治疗、引流治疗的疗效，极大地改善此类疾病患者的预后。该装置也克服了目前临床上现有引流装置管道连接方式的缺点和安全隐患。

本发明是通过以下技术手段实现的：

一种体腔冲洗、给药及彻底引流装置，包括冲洗管、引流管、外套管、三通连接器、延长管、夹持固定器、加压推注装置、负压吸引装置，冲洗管或引流管从一端插入外套管，外套管用于插入体腔内，冲洗管或引流管的另一端与三通连接器的一端相连；三通连接器的另一端与延长管相连；夹持固定器用于夹持固定冲洗管和引流管；冲洗管通过延长管与加压推注装置相连，引流管通过延长管与负压吸引装置相连。

所述冲洗管包括冲洗管主体（1）、前端开口（3）、侧壁长度刻度线（4）、尾端结合部（5）、接合口（6），冲洗管主体（1）的前部设有前端开口（3），前端开口（3）为圆钝头状，冲洗管主体（1）上设有侧壁X线显影金属线及侧壁长度刻度线（4），冲洗管主体（1）的尾部设有尾端内螺纹结合部（5）和接合口（6），接合口（6）与三通连接器相连，冲洗管兼作给药管。

所述引流管包括引流管主体（2），前端开口（3），侧壁长度刻度线（4），尾端结合部（5），接合口（6），引流管主体（2）的前部设有前端开口（3），前端开口（3）为圆钝头状，引流管主体（2）上设有侧壁X线显影金属线及侧壁长度刻度线（4），引流管主体（2）的尾部设有尾端内螺纹结合部（5）和接合口（6），接合口（6）与三通连接器相连，引流管与冲洗管设计为共壁一体或单纯简单粘连或各自独立。

所述外套管包括外套管主体（9）、前端尖头（8）、侧壁劈开线（10）、把手（11）及外套管口（12），外套管主体（9）的侧壁带上设有侧壁劈开线（10），外套管主体（9）的前部设有圆锥状前端尖头（8），外套管主体（9）的尾部设有把手（11）和外套管口（12），冲洗管与引流管组合体通过外套管口（12）稳妥置入外套管中并固定。

所述三通连接器包括前端连接孔（13）、前端接合帽（14）、下端连接孔（15）、三通方向阀门（16）、尾端连接孔（17）、尾端接合帽（18）；前端连接孔（13）为外螺纹连接孔，前端接合帽（14）为与前端连接孔（13）相连的内螺纹接合帽，下端连接孔（15）为外螺纹连接孔，用于与前端接合帽（14）的内螺纹相连，三通方向阀门（16）设置在尾端连接孔（17）处，尾端连接孔（17）与尾端接合帽（18）相连；使用时，前端连接孔（13）与冲洗管或引流管相连，尾端连接孔（17）与延长管相连。

所述延长管包括延长管前端（19）、延长管管体（20）、延长管尾端（21），延长管管体（20）的两端分别设有带外螺纹的延长管前端（19）和带内螺纹的延长管尾端（21），延长管尾端（21）连接另一延长管的延长管前端（19）或负压吸引装置或封闭外螺纹端口的配套内螺纹接合帽（14）。

所述夹持固定器包括左臂（29）、右臂（30）、左右臂结合部脊（31）、左右臂上端扣合处（32）、左右臂上部游离部（33），夹持口（34），左右臂结合部脊（31）连接左臂（29）和右臂（30），左右臂上端扣合处（32）用于扣合左臂（29）和右臂（30）；左右臂上部游离部（33）为穿线或挂持用圆孔，夹持口（34）为左右臂之间的“C”形夹持口，左臂（29）和右臂（30）对合、扣合后，夹持口（34）刚好稳妥容纳、固定住并列的引流管和冲洗管。

所述加压推注装置由加压推注器和注射泵组成：加压推注器包括外螺纹接口（35）、推注器舱体（36）、内螺纹接口（37）及推注器推栓（38）组成；外螺纹接口（35）为冲洗液的出口，外螺纹接口（35）与延长管相连，内螺纹接口（37）为冲洗液的入口，内螺纹接口（37）与临床应用的静脉输液器螺纹接口相接合，推注器舱体（36）内设有推注器推栓（38），冲洗液的入口和出口分别设置单向阀，保证冲洗液单向流动不倒流，加压推注器与注射泵连接。

所述负压吸引装置由负压引流桶及负压动力装置组成：负压引流桶包括A舱（44）、B舱（45）和C舱（46）；A舱（44）、B舱（45）为引流液贮存桶，均带有体积刻度，由AB舱隔板（47）隔开，但上部相通；A舱（44）、B舱（45）与C舱（46）由BC舱隔板（48）完全隔开；A舱（44）上部设有连接引流管的外螺纹接口一（49）；B舱（45）上部设有内螺纹接口一（50）；C舱（46）为水封桶，带有高度刻度，C舱（46）上部设有水封管的外螺纹接口二（51）及内螺纹接口二（52）；B舱（45）上部内螺纹接口一（50）通过延长管与C舱（46）上部水封管的外螺纹接口二（51）相连通；C舱（46）上部内螺纹接口二（52）可用于注水，使用注水漏斗（53）插入、注水到一定高度，使引流系统与胸腔连接后成为封闭系统；C舱（46）上部内螺纹接口二（52）与延长管相连，延长管与移动式的负压动力装置连接；负压动力装置为负压吸引泵。

还包括“Y”形连接管和直线连接管，所述“Y”形连接管包括“Y”形连接管前端口一（25）、“Y”形连接管前端口二（26）、“Y”形连接管汇合部（27）、“Y”形连接管尾端接口（28）；“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26）的端口处均设有外螺纹，“Y”形连接管汇合部（27）连接“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26），“Y”形连接管尾端接口（28）为设置在“Y”形连接管尾部的带有内螺纹的端口，“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26）分别连接两个引流管，“Y”形连接管尾端接口（28）通过连接延长管或直接与负压吸引装置相连。所述直线连接管包括直线连接管前端（22）、直线连接管管体（23）及直线连接管尾端（24），直线连接管管体（23）的两端分别为直线连接管前端（22）和直线连接管尾端（24），直线连接管前端口外经小于延长管直径，直线连接管管体为弧形肚结构，直线连接管管体最大直径大于引流管管体直径；直线连接管前端（22）或直线连接管尾端（24）插入传统引流管内，或者插入一端被剪断的引流管、冲洗管或延长管内。

一种体腔冲洗、给药及彻底引流装置还包括载物车，载物车包括载物车框架（60）、载物隔板（61）、车轮（62）、刹车系统（63）、扶手（64）、上提式刹车把手（65）、滴流架架杆（66）、基座外套管（67）；载物车框架（60）内设有上、中、下三层金属载物隔板（61）；载物车框架（60）下部设有四个车轮（62），前面两个车轮（62）为方向轮；载物车框架（60）上部为设置在左右两侧的分别与载物车两侧支撑立柱上端延续为一体的金属制圆钝拐角扶手（64），扶手（64）下方设置有上提式刹车把手（65），上提式刹车把手（65）通过连接杆与刹车系统（63）相连；滴流架架杆（66）为拆卸式的“T”形架杆，滴流架架杆（66）通过固定螺栓与固定在载物车的一个支撑立柱旁的基座外套管（67）相连；载物车兼做滴流架及病人行走辅助架。

与现有技术相比，本发明的优点及有益效果如下：

1)使体腔冲洗治疗成为一种实用、方便、更加有效的治疗方式，更具有可操作性；使体腔冲洗、引流等一体化完成，更将极大地提高引流效果，极大地提高治疗效果。

2)使体腔给药治疗更方便、更可控制；与体腔冲洗、引流等一体化完成，更进一步、提高治疗效果。

3)使用专用的外套管穿刺，一个切口、一次穿刺，完成两枚管的体腔内留置，可代替既往的需要两个切口分别留置引流管，减轻病人痛苦，也易于引流管管理。另外，由于使用了可移动式专门的持续负压吸引系统保证了吸引效果，从而可以选择使用管径相对较小、较细的引流管，就能达到与既往使用管径较大、较粗的引流管时相同的引流效果，而使用细管可以减轻病人痛苦。

4)与传统引流连接系统相比，新型螺纹接口式引流管、延长管连接方式，包括带开关阀门的三通、“Y”形连接管等，使引流装置连接、更换起来更加方便、确切；并可使之与传统引流管、引流桶等相连接，方便对传统引流管、引流桶等兼容使用、更新换代。

5)新型可移动式冲洗、给药装置，更加方便，更准确，更可控。

6)配备有独立负压吸引系统的新型负压引流桶，可更完美地完成负压引流功能：可以持续负压吸引，使引流更加方便，吸引力更准确、更可控，吸引过程更缓和、吸引更彻底。

7)本发明亦可用于常规术后引流，冲洗管可作为引流管使用，可单独引流计量，亦可经“Y”形连接管方便地连接于可移动式负压吸引装置。

8)组合使用上述装置体腔给药、冲洗、引流治疗方法，如冲洗、给药与引流交替进行；组合使用不同长度、直径的冲洗管、给药管、引流管，如使用细管冲洗、给药，使用粗管引流等，更大程度提高了治疗效果。

9）本发明将传统的引流管改装为带螺纹的连接管，使用起来更加方便、省时省力。

10)小型载物车兼做滴流架及病人行走辅助架，可以装载病人住院期间冲洗、给药、引流等所有治疗用装置、器具等，包括可移动式加压推注、负压吸引系统，以及静脉滴流系统等，更大程度提高了病人的舒适性，利于病人尽早离床活动锻炼；病人恢复更快、更好；提高了疗效，也减轻了护理强度、减少了护理工作量。

附图说明

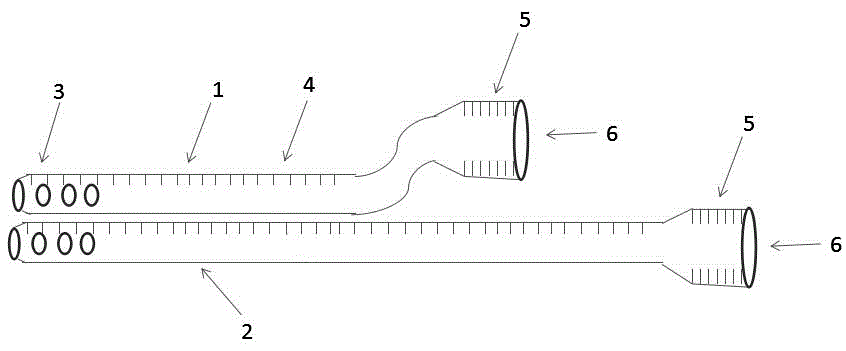

图1为本发明冲洗管、引流管结构图。

图2为本发明穿刺外套管结构图。

图3为本发明三通连接器结构图。

图4为本发明延长管结构图。

图5为本发明直线连接管结构图。

图6为本发明“Y”形连接管结构图。

图7为本发明引流管与冲洗管固定器结构图。

图8为本发明加压推注器结构图。

图9为本发明负压引流桶结构图。

图10为本发明注水漏斗结构图。

图11为本发明小型载物车并兼做滴流架及病人行走辅助架结构图。

图中：1、冲洗管主体，2、引流管主体，3、前端开口，4、侧壁长度刻度线，5、尾端结合部，6、接合口；8、前端尖头，9、外套管主体，10、侧壁劈开线，11、把手，12、外套管口；13、前端连接孔，14、前端接合帽，15、下端连接孔，16、三通方向阀门，17、尾端连接孔，18、尾端接合帽；19、延长管前端，20、延长管管体，21、延长管尾端；22、直线连接管前端，23、直线连接管管体,24、直线连接管尾端；25、“Y”形连接管前端口一，26、“Y”形连接管前端口二，27、“Y”形连接管汇合部,28、“Y”形连接管尾端接口；29、左臂，30、右臂，31、左右臂结合部脊，32、左右臂上端扣合处，33、左右臂上部游离部，34、夹持口；35、外螺纹接口，36、推注器舱体，37、内螺纹接口，38、推注器推栓； 44、A舱，45、B舱，46、C舱，47、AB舱隔板，48、BC舱隔板，49、外螺纹接口一，50、内螺纹接口一，51、外螺纹接口二，52、内螺纹接口二； 53、注水漏斗； 60、框架，61、载物隔板，62、车轮，63、刹车系统，64、扶手，65、上提式刹车把手，66、滴流架架杆，67、基座外套管。

具体实施方式

下面结合附图和具体实施例对本发明作进一步的说明。

实施例1

如图1-10所示，一种体腔冲洗、给药及彻底引流装置，包括冲洗管、引流管、外套管、三通连接器、延长管、直线连接管、“Y”型连接管、夹持固定器、加压推注装置、负压吸引装置，冲洗管或引流管从一端插入外套管，外套管用于插入体腔内，冲洗管或引流管的另一端与三通连接器的一端相连；三通连接器的另一端与延长管相连；直线连接管用于插入传统引流管内或者插入一端被剪断的引流管、冲洗管或延长管内；夹持固定器用于夹持固定冲洗管和引流管；冲洗管通过延长管与加压推注装置相连，引流管通过延长管或“Y”型连接管与负压吸引装置相连。

所述冲洗管包括冲洗管主体（1）、前端开口（3）、侧壁长度刻度线（4）、尾端结合部（5）、接合口（6），冲洗管主体（1）的前部设有前端开口（3），前端开口（3）为圆钝头状，冲洗管主体（1）上设有侧壁X线显影金属线及侧壁长度刻度线（4），冲洗管主体（1）的尾部设有尾端内螺纹结合部（5）和接合口（6），接合口（6）与三通连接器相连，冲洗管兼作给药管。

所述引流管包括引流管主体（2），前端开口（3），侧壁长度刻度线（4），尾端结合部（5），接合口（6），引流管主体（2）的前部设有前端开口（3），前端开口（3）为圆钝头状，引流管主体（2）上设有侧壁X线显影金属线及侧壁长度刻度线（4），引流管主体（2）的尾部设有尾端内螺纹结合部（5）和接合口（6），接合口（6）与三通连接器相连，引流管与冲洗管设计为共壁一体或单纯简单粘连或各自独立。

所述外套管包括外套管主体（9）、前端尖头（8）、侧壁劈开线（10）、把手（11）及外套管口（12），外套管主体（9）的侧壁带上设有侧壁劈开线（10），外套管主体（9）的前部设有圆锥状前端尖头（8），外套管主体（9）的尾部设有把手（11）和外套管口（12），冲洗管与引流管组合体通过外套管口（12）稳妥置入外套管中并固定。

所述三通连接器包括前端连接孔（13）、前端接合帽（14）、下端连接孔（15）、三通方向阀门（16）、尾端连接孔（17）、尾端接合帽（18）；前端连接孔（13）为外螺纹连接孔，前端接合帽（14）为与前端连接孔（13）相连的内螺纹接合帽，下端连接孔（15）为外螺纹连接孔，用于与前端接合帽（14）的内螺纹相连，三通方向阀门（16）设置在尾端连接孔（17）处，尾端连接孔（17）与尾端接合帽（18）相连；使用时，前端连接孔（13）与冲洗管或引流管相连，尾端连接孔（17）与延长管相连。

所述延长管包括延长管前端（19）、延长管管体（20）、延长管尾端（21），延长管管体（20）的两端分别设有带外螺纹的延长管前端（19）和带内螺纹的延长管尾端（21），延长管尾端（21）连接另一延长管的延长管前端（19）或负压吸引装置或封闭外螺纹端口的配套内螺纹接合帽（14）。

所述夹持固定器包括左臂（29）、右臂（30）、左右臂结合部脊（31）、左右臂上端扣合处（32）、左右臂上部游离部（33），夹持口（34），左右臂结合部脊（31）连接左臂（29）和右臂（30），左右臂上端扣合处（32）用于扣合左臂（29）和右臂（30）；左右臂上部游离部（33）为穿线或挂持用圆孔，夹持口（34）为左右臂之间的“C”形夹持口，左臂（29）和右臂（30）对合、扣合后，夹持口（34）刚好稳妥容纳、固定住并列的引流管和冲洗管。

加压推注装置由加压推注器和注射泵组成，加压推注器包括外螺纹接口（35）、推注器舱体（36）、内螺纹接口（37）及推注器推栓（38）组成；外螺纹接口（35）为冲洗液的出口，外螺纹接口（35）与延长管相连，内螺纹接口（37）为冲洗液的入口，内螺纹接口（37）与临床应用的静脉输液器螺纹接口相接合，推注器舱体（36）内设有推注器推栓（38），冲洗液的入口和出口分别设置单向阀，保证冲洗液单向流动不倒流，加压推注器与注射泵连接，加压推注器的容积为50-500ml，当需要快速冲洗时，将推注器腔体（36）装满冲洗液，关闭内螺纹接口（37）处的单向阀，然后将推注器放入注射泵上，使其推动推注器推栓（38），使推注器腔体（36）内的冲洗液按照一定速度一定流量流入病人体腔内，然后打开内螺纹接口（37）处的单向阀，关闭外螺纹接口（35）处的单向阀，拉动推注器推栓（38），使推注器内充满冲洗液，注射泵为推拉式注射泵。

负压吸引装置由负压引流桶及负压动力装置组成：

负压引流桶包括A舱（44）、B舱（45）和C舱（46）；A舱（44）、B舱（45）为引流液贮存桶，均带有体积刻度，由AB舱隔板（47）隔开，但上部相通；A舱（44）、B舱（45）与C舱（46）由BC舱隔板（48）完全隔开；A舱（44）上部设有连接引流管的外螺纹接口一（49）；B舱（45）上部设有内螺纹接口一（50）；C舱（46）为水封桶，带有高度刻度，C舱（46）上部设有水封管的外螺纹接口二（51）及内螺纹接口二（52）；B舱（45）上部内螺纹接口一（50）通过延长管与C舱（46）上部水封管的外螺纹接口二（51）相连通；C舱（46）上部内螺纹接口二（52）可用于注水，使用注水漏斗（53）插入、注水到一定高度，使引流系统与胸腔连接后成为封闭系统；C舱（46）上部内螺纹接口二（52）与延长管相连，延长管与移动式的负压动力装置连接；负压动力装置为负压吸引泵，能够使负压引流桶内产生一定负压即可；C舱（46）内的水位高度、与C舱（46）上部的外螺纹接口二（51）相连通的水封管在C舱（46）液面下的高度以及水封管内水柱波动的高度，可用来调节负压压力、显示胸腔内负压。当B舱（45）内的液体高度达到上限时，应当更换负压引流桶，保证整个系统的运行顺畅。

该装置还包括“Y”形连接管和直线连接管，所述“Y”形连接管包括“Y”形连接管前端口一（25）、“Y”形连接管前端口二（26）、“Y”形连接管汇合部（27）、“Y”形连接管尾端接口（28）；“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26）的端口处均设有外螺纹，“Y”形连接管汇合部（27）连接“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26），“Y”形连接管尾端接口（28）为设置在“Y”形连接管尾部的带有内螺纹的端口，“Y”形连接管前端口一（25）和“Y”形连接管前端口二（26）分别连接两个引流管，“Y”形连接管尾端接口（28）通过连接延长管或直接与负压吸引装置相连。所述直线连接管包括直线连接管前端（22）、直线连接管管体（23）及直线连接管尾端（24），直线连接管管体（23）的两端分别为直线连接管前端（22）和直线连接管尾端（24），直线连接管前端口外经小于延长管直径，直线连接管管体为弧形肚结构，直线连接管管体最大直径大于引流管管体直径；直线连接管前端（22）或直线连接管尾端（24）插入传统引流管内，或者插入一端被剪断的引流管、冲洗管或延长管内。

冲洗管、引流管、三通连接器、推注器、“Y”型连接管等由医用非金属材料制成，如乳胶管、塑料等，均可单独包装、消毒；所涉及加压推注装置、负压吸引装置等电动系统原件及其制作工艺等遵循相关行业标准。

拟进行体腔冲洗、给药及彻底引流时，借助于外套管穿刺器，将冲洗管及引流管一并留置入胸腔，分别调节好两管的留置深度、位置等，冲洗管及引流管尾端分别连接三通连接器、延长管后，将引流管与可移动式负压吸引装置相连，将冲洗管与可移动式加压推注装置相连，确认正确连接后，依次启动引流、冲洗系统。在适当情况下，如通常的手术后引流，冲洗管可作为引流管使用，单独连接负压引流桶计量，可通过“Y”形连接管共同连接于负压动力系统。

如图11所示，一种体腔冲洗、给药及彻底引流装置还包括载物车，载物车包括载物车框架（60）、载物隔板（61）、车轮（62）、刹车系统（63）、扶手（64）、上提式刹车把手（65）、滴流架架杆（66）、基座外套管（67）；载物车框架（60）内设有上、中、下三层金属载物隔板（61）；载物车框架（60）下部设有四个车轮（62），前面两个车轮（62）为方向轮；载物车框架（60）上部为设置在左右两侧的分别与载物车两侧支撑立柱上端延续为一体的金属制圆钝拐角扶手（64），扶手（64）下方设置有上提式刹车把手（65），上提式刹车把手（65）通过连接杆与刹车系统（63）相连；滴流架架杆（66）为拆卸式的“T”形架杆，滴流架架杆（66）通过固定螺栓与固定在载物车的一个支撑立柱旁的基座外套管（67）相连；载物车兼做滴流架及病人行走辅助架。

所用载物车并兼做滴流架及病人行走辅助架等，由适合医疗辅助器械用金属材料如不锈钢等制成。

具体表述为：

1．术者使用示意图1所示的冲洗管可兼作给药管、引流管，可选用不同型号，如选定冲洗管30厘米长、直径0.5厘米，引流管为50厘米长、直径1.0厘米。

2．将冲洗管、引流管并列送入示意图2所示之辅助穿刺用外套管中，于选定的胸壁拟放置引流部位切开皮肤约2厘米、分离肌层，将携带有冲洗管、引流管的穿刺用外套管刺入胸腔至拟定刻度，如刺入3厘米，自外套管尾部劈开、去除外套管，参照管壁上长度刻度，进一步调整冲洗管、引流管的进管深度，缝合固定；冲洗管、引流管的尾部已预先连接示意图3所示的三通连接器，其方向阀门处于尾部关闭状态，而其下端连接孔（15）亦处于配套内螺纹接合帽旋紧、关闭状态。

3．将冲洗管、引流管并列，放入示意图7所示之冲洗管及引流管夹持固定器中，左右臂对合、扣合后，刚好稳妥容纳、固定住并列之引流管及冲洗管；再将冲洗管及引流管夹持固定器粘贴于局部胸壁、固定，或挂持于病号服适当位置上、相对固定。

4．冲洗管、引流管的延长：依次在示意图3所示的三通连接器尾部连接示意图4所示的延长管1～2根。

5．连接加压推注装置：将与冲洗管连接的延长管的尾部连接到示意图8所示的推注器外螺纹接口（35）（即冲洗液的出口）上；而内螺纹接口（37）（即冲洗液注入口）的内螺纹接口口径与临床应用的静脉输液器螺纹接口相匹配，且与临床应用的静脉输液器螺纹接口相接合，远端连接有袋装或瓶装冲洗液，可也以是治疗液。冲洗液的进、出口分别设置单向阀保证单向流动不倒流，连接时将单向阀关闭。加压推注器与注射泵连接；调制、启动可移动注射泵：接通电源或使用备用充电电池；待启动运行。

6．连接负压引流系统：将与引流管连接的延长管的尾部连接到示意图9所示的新型负压引流桶的A舱（44）上部的外螺纹接口一（49）；用一根延长管将B舱（45）上部内螺纹接口一（50）与C舱（46）上部外螺纹接口二（51）相连接，外螺纹接口二（51）下部为直达C舱（46）桶底的细管；使用注水漏斗（53）插入C舱（46）上部外侧的内螺纹接口二（52），注水到一定高度，使引流系统与胸腔连接后成为封闭系统；注水后，C舱（46）上部内螺纹接口二（52）与延长管相连，并进一步连接到可移动负压动力装置。调制、启动可移动负压动力装置：接通电源或使用备用充电电池；待启动运行。

7．确认全部连接正确后，开通冲洗管、引流管尾端相连的三通连通管的三通方向阀门。

8．再次确认连接正确后，启动运行负压引流装置；启动运行加压推注装置；开启体腔冲洗、体腔引流治疗。

9．当进行体腔给药治疗时，将治疗药液输入加压推注系统的给药管，开启体腔给药治疗。

10．小型载物车并兼做滴流架及病人行走辅助架：如示意图11所示，载物车为金属制框架（60）、三层金属载物隔板（61）；将滴注液体等放置于上层，将加压推注器和注射泵等放置于中层，将新型负压引流桶及可移动负压动力装置等放置于下层；载物车的一个金属框架立柱旁的设置滴流架基座外套管，使用螺旋将可拆卸的“T”形两架滴流架架杆（66）固定；载物车设置有四个车轮刹车系统（63），设置有左右各一分别与载物架两侧支撑立柱延伸为一体的圆管金属制圆钝拐角扶手（64）、扶手下方设置有很方便控制的、上提式刹车把手（65）、有连接杆连于四个刹车系统（63）。将冲洗液、滴注装置、引流桶及负压动力系统，以及滴流架等，全部装载在小型车上，极大地增加可移动性，极大地方便了病人的活动；同时兼作病人行走锻炼活动时的辅助支撑架；亦方便病人在回家中使用，极大地方便了病人及家属。

11．病人可自行或在陪护下，推动小型载物车并兼做滴流架及病人行走辅助架，做行走练习、促进恢复，同时，在移动状态下，体腔冲洗治疗或给药治疗，体腔引流治疗，以及静脉滴流等，都在同步进行中。
