一种包衣机的制作方法

本实用新型涉及糖衣包裹设备领域，特别涉及一种包衣机。

背景技术：

包衣机是一种可以对片剂、丸剂、糖果等进行有机薄膜包衣、水溶薄膜衣、缓、控释性包衣的一种高效、节能、安全、洁净的机电一体设备。

目前，公告号为CN203220587U的中国专利公开了一种蜂胶片生产用包衣机，它包括包衣机本体，包衣机本体包括包衣机驱动系统、包衣锅、喷枪；包衣锅、喷枪连接包衣机驱动系统，且喷枪的喷出口朝向包衣锅的开口，还包括一可控温送风系统，可控温送分系统包括一吹风装置，吹风装置的出风口朝向包衣锅的开口；可控温送风系统还包括一温控装置、一加热装置、一制冷装置，温控装置的控制端连接制冷装置、加热装置；温控装置的温度测量端、制冷装置、加热装置均位于吹风装置的送风风道上。

这种包衣机虽然可以通过可控温送风系统调节包衣锅内的温度，一方面，有利于在包衣过程中保持蜂胶片芯的性能，避免蜂胶变性；另一方面，可以对包好的药片进行干燥，使药片表面快速形成坚固、细密、完整、圆滑的表面薄膜。

但包衣锅主要通过电机驱动来转动来将浆液包裹在蜂胶片上，为蜂胶片大批次制作，通常需要大的厂区进行生产作业，而企业为节约厂区成本，通常将厂区设置在农村、郊区、小城镇等地方，但小城镇在晚间用电高峰时期电压跌落十分明显，因此电机在低压状态下驱动包衣锅转动时，易导致电机启动转矩力不够，使得电机难易驱动包衣锅转动，从而使得电机中定子电流增加，功率消耗增加，定子绕组过热，从而长时间低压状态下易导致电机损坏。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种包衣机，具有能在电网电压过低时，能始终维持电机正常工作电压的特性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种包衣机，包括机架，在机架上设置有三个包衣锅，三个包衣锅均通过设置在机架内的电机驱动转动，在机架上还设置有用于抽取糖浆的动力泵，动力泵通过管道分别与每个包衣锅连接，该包衣机还包括第一升降压单元、第二升降压单元、电压检测单元与执行单元；

所述第一升降压单元耦接于电网以输出第一电压信号；

所述第二升降压单元耦接于电网以提供电机的工作电压；

所述电压检测单元耦接于第一升降压单元以接收第一电压信号并输出电压检测信号；

所述执行单元耦接于电压检测单元以接收电压检测信号，并响应于电压检测信号来改变第二升降压单元的线圈匝数以改变电机的工作电压。

通过上述技术方案，在晚间用电高峰时间段时，电压检测单元检测到电网的电压过低，通过执行单元控制第二升降压单元的线圈匝数增加，从而提高第二升降单元提供给电机的工作电压，使得电机能在正常的工作电压下工作，保证电机能具有正常启动包衣锅转动的转矩扭力。

优选的，所述第一升降压单元包括变压器一次侧与变压器二次侧，所述变压器二次侧耦接于变压器一次侧以接收电网的电压，并输出第一电压信号。

通过上述技术方案，第一升降压单元通过变压器二次侧耦合在变压器一次侧上用于提供电压检测单元稳定的第一电压信号，以方便电压检测单元检测的工作，提高电路检测的精准性。

优选的，所述第二升降压单元包括串联连接的变压器三次侧和变压器四次侧；

所述变压器三次侧耦接于变压器一次侧以接收电网的电压用于提供电机的工作电压；

所述变压器四次侧耦接于变压器一次侧以接收电网的电压用于提供输入电压；

所述变压器三次侧和变压器四次侧均耦接于执行单元，并受控于执行单元以将输入电压串入到电机的工作电压中。

通过上述技术方案，在电网中电压过低时，通过执行单元控制变压器四次侧的线圈串入到变压器三次侧的线圈中，从而增加电机工作电压的方式，操作简单方便、电路控制的可靠性高。

优选的，所述执行单元包括开关元件与执行元件，所述开关元件耦接于电压检测单元以接收电压检测信号并输出开关信号，所述执行元件耦接于开关元件以接收开关信号，并响应于开关信号以改变第二升降压单元的线圈匝数。

通过上述技术方案，开关元件与执行元件的选择，使电路的结构更加简单，成本低，方便后期的维护与维修。

优选的，所述开关元件为第二三极管，所述执行元件为继电器，所述继电器的线圈上反并联有续流二极管。

通过上述技术方案，续流二极管起到续流的作用，当继电器的线圈断电时，残留在继电器线圈内的电流能够通过续流二极管释放掉，防止对电路造成冲击。

优选的，还包括警示单元，所述警示单元耦接于执行单元以接收执行单元所输出的执行信号，并响应于执行信号以实现警示。

通过上述技术方案，警示单元在电网中的电压过低时发出警示，给予操作人员电网中电压过低的指示，方便操作人员对包衣机的工作做出相应的调整。

优选的，所述警示单元包括振荡部与警示部，所述振荡部耦接于执行单元以接收执行信号，并输出振荡信号，所述警示部耦接于振荡部以接收振荡信号，并响应于振动信号以实现间断警示。

通过上述技术方案，通过警示单元间断警示的方式，使得警示效果能加明显，使得操作人员能明确的接收到指示信息。

优选的，所述警示部通过发光元件实现警示。

通过上述技术方案，发光元件警示的方式，更加的醒目与直观，在不影响操作人员工作的同时给予操作人员充分的警示信息。

优选的，所述电压检测单元包括第一电阻、第二电阻、滑动变阻器、第一三极管，所述第一电阻的一端耦接于第一升降压单元，另一端耦接于滑动变阻器一端，滑动变阻器的另一端耦接于第一升降压单元，第一三极管的基极耦接于第一电阻和滑动变阻器之间的结点上，第一三极管的集电极耦接于第二电阻后连接第一升降压单元，第一三极管发射极耦接于第一升降压单元，所述第二三极管的基极耦接于第二电阻与第一三极管集电极之间的结点上。

通过上述技术方案，在使用前通过滑动变阻器调整阻值，利用第一电阻和滑动变阻器分压的原理，使得第一三极管基极上的电压处于第一三极管的静态工作点上，在电网中的电压过低时，第一三极管基极上电压将相应变大，从而使得第一三极管导通，电路结构简单、紧凑，利用第一三极管的开关特性去控制继电器得电或者失电，使得电路安全性能更好。

优选的，所述第二三极管的基极与第一三极管的集电极之间串联有限流电阻。

通过上述技术方案，限流电路在电压检测信号传递到执行单元时，能对电压检测信号起到限流的作用，电压检测信号不会过大，从而提高电路的可靠性。

综上所述，本实用新型对比于现有技术的有益效果为：在晚间用电高峰时间段时，提升第二升降压单元的线圈匝数，提高电机的工作电压，使得电机能在正常的工作电压下工作，保证电机能具有正常启动包衣锅转动的转矩扭力。

附图说明

图1为实施例一的结构示意图，主要展示三个包衣锅与动力泵和电机的连接关系；

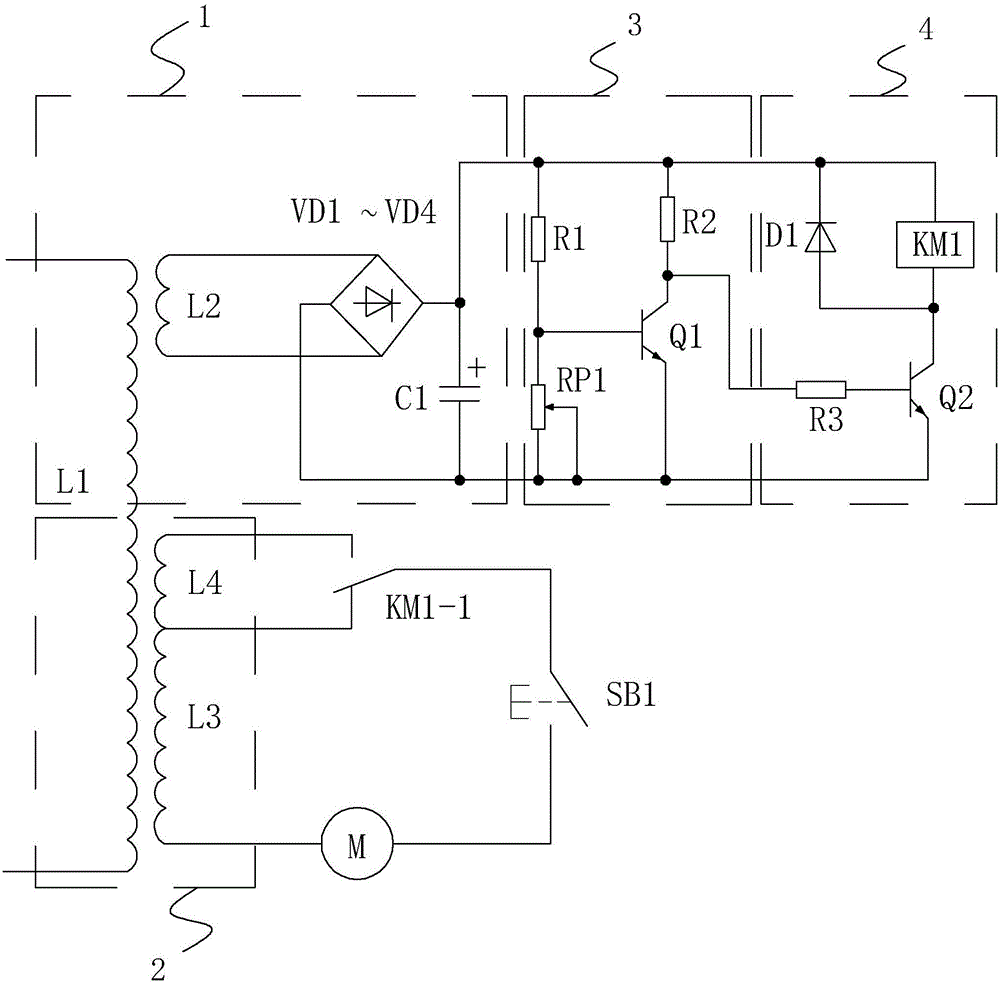

图2为第一升降压单元、第二升降压单元、电压检测单元、执行单元的电路原理图；

图3为警示单元的电路原理图。

附图标记：1、第一升降压单元；2、第二升降压单元；3、电压检测单元；4、执行单元；5、警示单元；51、振荡部；52、警示部；6、发光元件；7、机架；8、包衣锅；9、动力泵；10、管道；11、糖浆箱；12、电子秤；M、电机；L1、变压器一次侧；L2、变压器二次侧；L3、变压器三次侧；L4、变压器四次侧；Q2、第二三极管；KM1、继电器；D1、续流二极管；R1、第一电阻；R2、第二电阻；RP1、滑动变阻器；Q1、第一三极管；R3、限流电阻。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：

一种包衣机，如图1所示，包括机架7，在机架7上设置有三个包衣锅8，三个包衣锅8均通过设置在机架7内的电机M驱动转动，在机架7上还设置有用于抽取糖浆的动力泵9，动力泵9通过管道10分别与每个包衣锅8连接，糖浆放置在糖浆箱11中，其中糖浆箱11的底部设置有用于称取糖浆箱11重量的电子秤12，在包衣锅8工作时，先通过称取定量糖浆通过动力泵9抽取，且输送至其中一个包衣锅8内进行药物外表糖衣的包裹，使得包衣锅8内的药物糖衣包裹的量均匀且定量。

如图2所示，还包括第一升降压单元1、第二升降压单元2、电压检测单元3与执行单元4；第一升降压单元1耦接于电网以输出第一电压信号；第二升降压单元2耦接于电网以提供电机M的工作电压；电压检测单元3耦接于第一升降压单元1以接收第一电压信号并输出电压检测信号；执行单元4耦接于电压检测单元3以接收电压检测信号，并响应于电压检测信号来改变第二升降压单元2的线圈匝数以改变电机M的工作电压。在晚间用电高峰时间段时，通过提升第二升降压单元2的线圈匝数，来提高电机M的工作电压，使得电机M能在正常的工作电压下工作，保证电机M能具有正常启动包衣锅8转动的转矩扭力。

第一升降压单元1包括变压器一次侧L1与变压器二次侧L2，变压器二次侧L2耦接于变压器一次侧L1以接收电网的电压，并输出第一电压信号。第一升降压单元1还包括整流滤波单元，整流滤波单元由VD1～VD4二极管组成的全桥整流，同时在其输出端上连接有电解电容C1，以实现滤波的功能；变压器二次侧L2耦合在变压器一次测L1上，以提供给电压检测单元3第一电压信号，并经过全桥整流输出稳定的第一电压信号，经过电解电容 C1滤除其中的毛刺噪音，使得第一电压信号失真较小，使得电压检测单元3对第一电压信号进行检测时更加精确。

第二升降压单元2包括串联连接的变压器三次侧L3和变压器四次侧L4；变压器三次侧L3耦接于变压器一次侧L1以接收电网的电压用于提供电机M的工作电压；变压器四次侧L4耦接于变压器一次侧L1以接收电网的电压用于提供输入电压；变压器三次侧L3和变压器四次侧L4均耦接于执行单元4，在电网电压正常不变时，执行单元4通过变压器三次侧L3给包衣机提供工作电压；但当电网电压跌落时，执行单元4将控制变压器四次侧L4的线圈串入到变压器三次侧L3中，即将变压器四次侧L4提供的输入电压串入到变压器三次侧L3提供的电机M工作电压中，使得电机M处于正常的工作电压状态下，来增加电机M的转矩扭力，使得电机M能正常启动包衣机中包衣锅8的转动。

电压检测单元3包括第一电阻R1、第二电阻R2、滑动变阻器RP1、NPN型第一三极管Q1，第一电阻R1的一端耦接于全桥整流的输出端上，另一端耦接于滑动变阻器RP1一端，滑动变阻器RP1的另一端耦接于全桥整流的输入端上以形成回路，第一三极管Q1的基极耦接于第一电阻R1和滑动变阻器RP1之间的结点上，第一三极管Q1的集电极耦接于第二电阻R2后连接全桥整流的输出端上，第一三极管Q1发射极耦接于全桥整流的输入端上，执行单元4耦接于第二电阻R2与第一三极管Q1集电极之间的结点上。在执行单元4与第一三极管Q1的集电极之间还串联有限流电阻R3，用于防止电压检测单元3输出的电压检测信号电流过大。

第一电阻R1和滑动变阻器RP1构成了分压电路，即调整滑动变阻器RP1的电阻，两者之间分到的电压将相应产生变化，滑动变阻器RP1的阻值变大，其分到的电压变大，此时第一电阻R1的电阻就相应变低。第一三极管Q1的基极偏压由第一电阻R1和滑动变阻器RP1的分压获得，当电网电压为220V时，调节滑动变阻器RP1使得第一三极管Q1处于静态工作点上，即第一三极管Q1刚好处于饱和导通状态，此时，第一三极管Q1集电极为低电平输出低电平的电压检测信号至执行单元4，执行单元4不工作；当电网电压跌落到220V以下时，从而耦合在变压器一次侧的变压器二次侧输出的电压相应降低，第一三极管Q1的基极电位变低，使得第一三极管Q1失去静态工作点，即第一三极管Q1退出饱和区处于截止状态，从而使得第一三极管Q1集电极上的电位上升输出高电平的电压检测信号至执行单元4，执行单元4控制变压器四次侧L4的线圈串入到变压器三次侧L3中。

执行单元4包括开关元件与执行元件，开关元件耦接于电压检测单元3以接收电压检测信号并输出开关信号，执行元件耦接于开关元件以接收开关信号，并响应于开关信号以 改变第二升降压单元2的线圈匝数。开关元件为NPN型的第二三极管Q2，执行元件为继电器KM1，继电器KM1线圈的一端连接在全桥整流的输出端上，另一端连接在第二三极管Q2的集电极上，第二三极管Q2的基极连接于限流电阻R3上，第二三极管Q2的发射极连接在全桥整流上。继电器KM1的转换触点KM1-1连接在变压器三次侧和变压器四次侧上，当继电器KM1的线圈失电时，转换触点KM1-1将接在变压器三次侧L3的供电回路上，使得电机M能正常工作；在继电器KM1得电时，转换触点KM1-1将接在变压器四次侧L4的供电回路上，使得将变压器四次侧的线圈串入到变压器三次侧中，以使得电机M的工作电压得到提升。

继电器KM1的线圈上反并联有续流二极管D1，续流二极管D1起到续流的作用，当继电器KM1的线圈断电时，残留在线圈内的电流能够通过续流二极管D1释放掉，防止对电路造成冲击。

实施例二：

基于实施例一的基础上，如图3所示，还包括警示单元5，警示单元5耦接于执行单元4以接收执行单元4所输出的执行信号，并响应于执行信号以实现警示。警示单元5包括振荡部51与警示部52，振荡部51耦接于执行单元4以接收执行信号，并输出振荡信号，警示部52耦接于振荡部51以接收振荡信号，并响应于振动信号以实现间断警示。警示部52通过发光元件6实现警示。警示部52还包括NPN型的第三三极管Q3，其中，警示部52的发光元件6为发光二极管LED1。振荡部51的被控端耦接于继电器KM1的常开触点KM1-2后连接电源Vcc，振荡部51的输出端耦接于第三三极管Q3的基极，并控制第三三极管Q3的通断，第三三极管Q3的集电极连接于发光二极管LED1后连接电源Vcc，第三三极管Q2的发射极接地，当继电器KM1的线圈得电，控制继电器KM1的常开触点KM1-2闭合，使得振荡部51工作，输出一个振荡信号，振荡信号为方波，控制第三三极管Q3交替通断，从而使得发光二极管LED1间断性发光，以实现警示。

工作过程：

按下开关SB1使得电机M开始工作；当电网电压正常时，第一三极管Q1将工作在静态工作点上(饱和导通状态)，使得第二三极管Q2截止，继电器KM1不得电，控制继电器KM1的转换触点KM1-1作用在变压器三次侧L3上以控制电机M处于工作电压下，继电器KM1的常开触点KM1-2断开；当电网电压跌落时，第一三极管Q1退出饱和导通状态而处于截止状态，第一三极管Q1的集电极处于高电平，控制第二三极管Q2导通，使得继电器KM1的线圈得电，控制继电器KM1的转换触点KM1-1转接到变压器四次侧上，将变压器 四次侧的线圈串入到三次侧中(即将变压器四次侧提供的输入电压串入到变压器三次侧提供的电机M工作电压中)以提高电机M的工作电压，使得电机M处于正常工作状态；并且此时，继电器KM1的常开触点KM1-2闭合，振荡部51的输入端被引入高电平信号，从而使得振荡部51工作交替输出高电平的振荡信号至第三三极管Q3,控制第三三极管Q3交替通断，从而使得发光二极管LED1间断发光实现警示。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
