一种充气加压式疝气治疗带的制作方法

本实用新型具体涉及一种充气加压式疝气治疗带，属于医疗技术领域。

背景技术：

疝气是一种在婴儿年龄段常见的男性疾病，治疗疝气一般会采用实施手术或者中药治疗，因为婴儿由于年龄太小，不易手术治疗，故多采用疝气治疗带进行中药治疗，目前疝气治疗带多采用外压的方式，使用时将中药冲进疝气垫包里，然后外压压住治疗的部位，但是，在大多数使用时，压力不能准确控制，压力过小，达不到治疗效果；压力过大，容易造成组织缺血性坏死，给患者带来不必要的损失和痛苦。另外，由于不同人的胖瘦不同，高矮不同，需要配置不同的疝气治疗带，使得亲自定制，即使合适普通的疝气治疗带，也会因疝气垫包的应用不得当而产生不适感。为此，我们提出一种充气加压式疝气治疗带。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种充气加压式疝气治疗带，一方面，在充气加压时，压力显示屏同时显示三组数据，从左到右依次为，左侧气囊，上侧气囊，右侧气囊，因压力传感器因为气压不同，而使压力显示屏显示不同的数字，患者可通过观察显示屏上的数字，了解压力的大小，另一方面，患者可通过控制导气管的开关决定疝气垫包的使用情况，疝气垫包也可通过分支导气管排除内部气体，患者在充气时，也可将中药放在气囊口，通过筛网，可以防止阻塞导气管，此外，患者通过外部的腰带、臀侧带调节治疗带的合适程度，适合多类人群，安全性能更高，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种充气加压式疝气治疗带，包括治疗带本体，臀侧带通过活口与治疗带本体相连，臀侧带位于治疗带本体底部，腰带位于治疗带本体一侧，粘带位于治疗带本体的另一侧，粘带位于臀侧带的底部，疝气垫包位于治疗带本体的左侧、上侧和右侧，疝气垫包内部含有压力传感器，所述压力传感器与压力显示屏紧密连接，分支导气管与疝气垫包底部相连，所述治疗带本体通过导气管与气囊相连。

作为本实用新型的一种优选技术方案，腰带两侧通过粘带连接，臀侧带通过粘带连接治疗带本体上侧。

作为本实用新型的一种优选技术方案，疝气垫包独立位于治疗带本体内部。

作为本实用新型的一种优选技术方案，所述压力传感器位于疝气垫包中间，并与压力显示屏连接。

作为本实用新型的一种优选技术方案，导气管开关一侧连有疝气垫包且另一侧连有导气管。

作为本实用新型的一种优选技术方案，所述导气管一侧连有气囊，所述气囊一侧装有筛网。

本实用新型所达到的有益效果是：一方面，在充气加压时，压力显示屏同时显示三组数据，从左到右依次为，左侧气囊，上侧气囊，右侧气囊，因压力传感器因为气压不同，而使压力显示屏显示不同的数字，患者可通过观察显示屏上的数字，了解压力的大小，另一方面，患者可通过控制导气管的开关决定疝气垫包的使用情况，疝气垫包也可通过分支导气管排除内部气体，患者在充气时，也可将中药放在气囊口，通过筛网，可以防止阻塞导气管，此外，患者通过外部的腰带、臀侧带调节治疗带的合适程度，适合多类人群，安全性能更高。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种充气加压式疝气治疗带整体结构示意图；

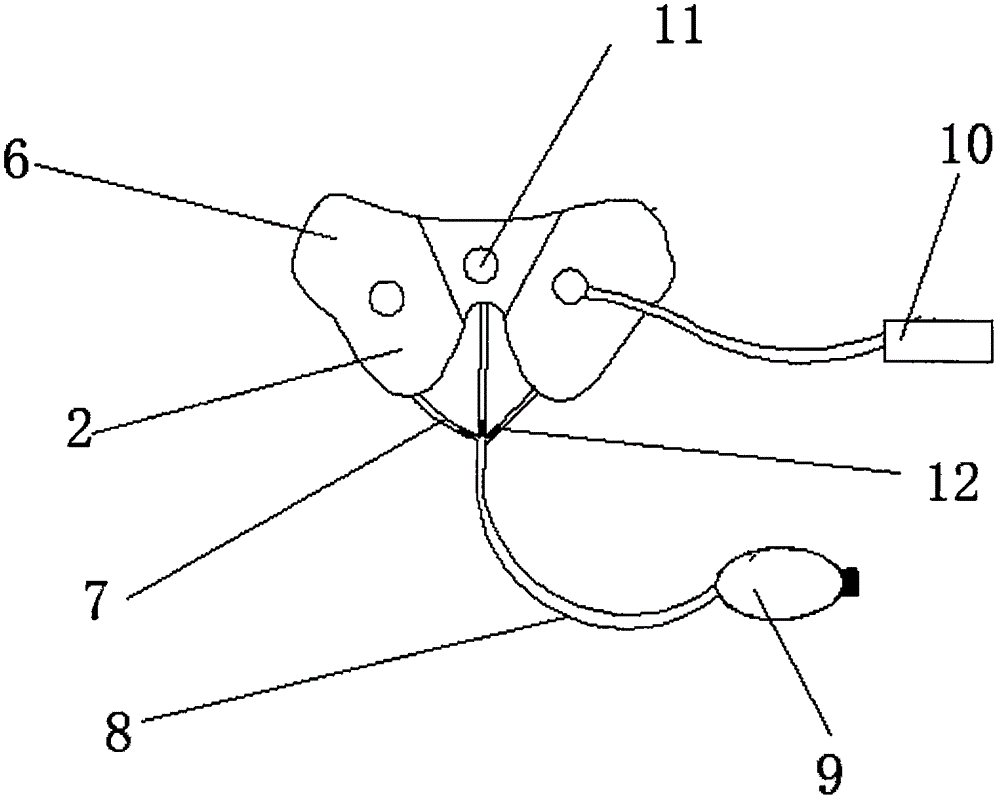

图2是本实用新型实施例所述的一种充气加压式充疝气治疗内部结构的控制示意图；

图中标号：1、腰带；2、疝气垫包；3、臀侧带；4、活口；5、粘带；6、治疗带本体；7、分支导气管；8、导气管；9、气囊；10、压力显示屏；11、压力传感器；12、导气管开关。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种充气加压式疝气治疗带，包括治疗带本体6，臀侧带3通过活口4与治疗带本体6相连，臀侧带3位于治疗带本体6底部，腰带1位于治疗带本体6一侧，粘带5位于治疗带本体6的另一侧，粘带1位于臀侧带3的底部，疝气垫包2位于治疗带本体6的左侧、上侧和右侧，疝气垫包2内部含有压力传感器11，所述压力传感器11与压力显示屏10紧密连接，分支导气管7与疝气垫包2底部相连，所述治疗带本体6通过导气管8与气囊9相连。

腰带1两侧通过粘带5连接，臀侧带3通过粘带5连接治疗带本体6上侧，患者可根据需要调整腰带和臀侧带使用治疗带，使患者更舒适，疝气垫包2独立位于治疗带本体6内部，患者可根据治疗去使用疝气垫包，压力传感器11位于疝气垫包2中间，并与压力显示屏10连接，在充气加压时，压力显示屏同时显示三组数据，从左到右依次为，左侧气囊，上侧气囊，右侧气囊，因压力传感器因为气压不同，而使压力显示屏显示不同的数字，患者可通过观察显示屏上的数字，了解压力的大小，导气管开关12一侧连有疝气垫包2且另一侧连有导气管8，患者可通过控制导气管的开关打开并使用疝气垫包的使用情况，所述导气管8一侧连有气囊9，所述气囊9一侧装有筛网，患者在充气时，可将中药放在气囊口，通过筛网，让粉碎药粉进入气囊，可以防止阻塞导气管。

需要说明的是，本实用新型为一种充气加压式疝气治疗带，工作时，一方面，在充气加压时，压力显示屏同时显示三组数据，从左到右依次为，左侧气囊，上侧气囊，右侧气囊，因压力传感器因为气压不同，而使压力显示屏显示不同的数字，患者可通过观察显示屏上的数字，了解压力的大小，另一方面，患者可通过控制导气管的开关决定疝气垫包的使用情况，疝气垫包也可通过分支导气管排除内部气体，患者在充气时，也可将中药放在气囊口，通过筛网，可以防止阻塞导气管，此外，患者通过外部的腰带、臀侧带调节治疗带的合适程度，适合多类人群，安全性能更高。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
