一种利用光动力效应治疗白血病的光源装置的制作方法

本实用新型涉及一种光源装置，尤其是一种利用光动力效应治疗白血病的光源装置。

背景技术：

光动力疗法(Photodynamic Therapy,PDT)是二十世纪七十年代末问世而在近几年来迅速发展起来的一种针对(血管)增生性病变组织的选择性治疗新技术，该疗法是完全不同于手术、放疗、化疗和免疫治疗之后的又一种正在研究、快速发展中的崭新疗法，光动力疗法是以光、光敏剂和氧的相互作用为基础的一种新的疾病治疗手段，已成为世界肿瘤防治科学中最活跃的研究领域之一。

越来越多的医院开始把PDT作为常规治疗手段，随着临床研究不断深入及相关技术日趋成熟，应用也日益广泛，越来越显示出旺盛的生机和活力。由于恶性肿瘤具有浸润性快速生长、容易转移、复发的特点。单靠任何一种治疗手段，要想根除肿瘤又兼顾患者的生存质量，都是难以实现的。光动力疗法由于其独特的优点和良好的兼容性，必将成为肿瘤诊断和治疗中一支新的生力军，在肿瘤的综合治疗中发挥重要作用。

在使用光动力疗法治疗白血病的研究过程中，不可避免的需要使用小鼠作为实验对象，而对于相关的光源装置却鲜有报道，在申请号为201420125017.5的专利申请中虽然提出了一种动物实验专用LED照明装置的技术方案，但该装置只是用于照明，并未涉及治疗。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种利用光动力效应治疗白血病的光源装置。

为解决上述技术问题，本实用新型的技术方案是：

一种利用光动力效应治疗白血病的光源装置，包括LED光源、冷凝装置和锂电池电源。所述冷凝装置的水管为弹性透明水冷管，该弹性透明水冷管上设置有LED光源；所述LED光源与锂电池电源线路连接。

优选的，上述利用光动力效应治疗白血病的光源装置，所述LED光源是由五个串行的LED灯组成的连续灯组。

优选的，上述利用光动力效应治疗白血病的光源装置，每个所述LED灯的工作电压为1.4-1.8V，即整个电路的光源的工作电压为7-9V。

优选的，上述利用光动力效应治疗白血病的光源装置，锂电池电源的主控芯片的型号为CSU8RP3119。

优选的，上述利用光动力效应治疗白血病的光源装置，所述冷凝装置由弹性透明水冷管、水冷接口、水冷输入管、水冷输出管、水冷水排、半导体制冷器(TEC)、风扇、水冷管和水冷泵组成；所述水冷输入管和水冷输出管分别通过水冷接口与所述弹性透明水冷管连通(从而为弹性透明水冷管提供水循环)；所述水冷泵(作为冷凝装置的动力提供设备)通过水冷管与水冷水排连通；所述水冷水排一侧依次连接半导体制冷器(TEC)和风扇，另一侧与水冷输入管和水冷输出管连通。

本实用新型的有益效果是：

上述利用光动力效应治疗白血病的光源装置，所述光源装置用LED灯作为光动力治疗新的光源可穿戴可移动，方便携带，可充电使用，可用于小型动物白血病治疗的研究。其连续灯组通过特定电压的选择，符合小型动物照射治疗的需求；所述光源所配备的冷凝装置有效避免了照射治疗时动物皮肤的烫伤；所述冷凝装置的水冷管在热风枪的作用下易变形，将其压制成扁状，紧贴在光源背部，通过水循环带走LED工作时产生的大多数热量。

所述光源装置不但解决了LED工作时的制冷问题，而且解决了照射治疗时动物皮肤表面被热烧伤的问题。同时由于水管是透明的，这就方便在照射治疗的过程中，随时观察治疗部位动物的温度变化情况，以及时作出调整。

附图说明

图1是本实用新型提供的一种利用光动力效应治疗白血病的光源装置的结构示意图；

图中，1-亚克力外壳 2-有弹性的透明水冷管 3-LED光源

4-锂电池电源 5-水冷接口 6-水冷输入管

7-水冷输出管 8-水冷水排 9-TEC 10-风扇

11-水冷管 12-水冷泵。

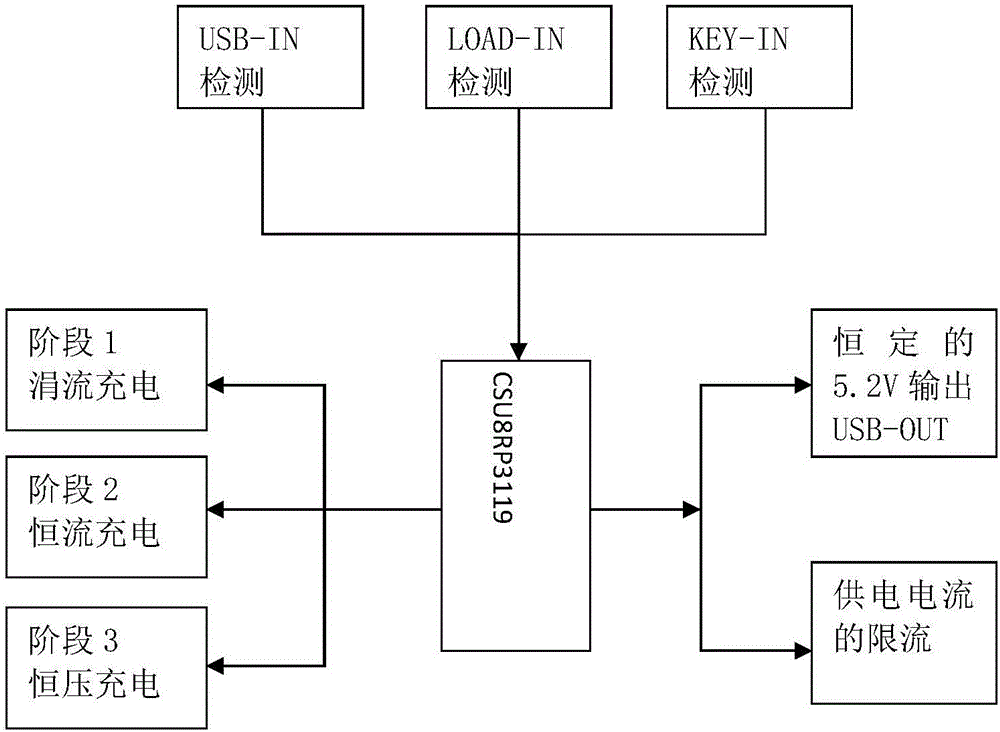

图2是本实用新型提供的一种利用光动力效应治疗白血病的光源装置的锂电池电源的连接关系图；

图3-6是本实用新型提供的一种利用光动力效应治疗白血病的光源装置的锂电池电源(现有的基于CSU8RP3119的三合一整流电源)各部分的电路图，包括：

图3：USB插入检测模块电路图；

图4：电源主控部分电路图；

图5：电源充放电回路部分电路图；

图6：电池保护电路部分电路图。

具体实施方式

为了使本领域的技术人员更好的理解本实用新型的技术方案，下面结合附图及具体实施方式对本实用新型所述技术方案作进一步的详细说明。

实施例1

如图1所示，一种利用光动力效应治疗白血病的光源装置，包括亚克力外壳、LED光源、冷凝装置和锂电池电源。所述冷凝装置的水管为弹性透明水冷管；所述弹性透明水冷管在热风枪的作用下易变形，将其压制成扁状，紧贴在光源背部，通过水循环带走LED工作时产生的大多数热量；该弹性透明水冷管上设置有LED光源。所述LED光源是由五个串行的LED灯组成的连续灯组，每个LED灯的工作电压为1.4-1.8V，即整个电路的光源的工作电压为7-9V，所述LED光源与锂电池电源线路连接。

上述冷凝装置由弹性透明水冷管、水冷接口、水冷输入管、水冷输出管、水冷水排、半导体制冷器(TEC)、风扇、水冷管和水冷泵组成；所述水冷输入管和水冷输出管分别通过水冷接口与所述弹性透明水冷管连通(从而为弹性透明水冷管提供水循环)；所述水冷泵(作为冷凝装置的动力提供设备)通过水冷管与水冷水排连通；所述水冷水排一侧依次连接半导体制冷器(TEC)和风扇，另一侧与水冷输入管和水冷输出管连通；所述TEC、风扇和水冷泵通过独立电源进行供电；

上述各部件中所述水冷水排、TEC、风扇、水冷管和水冷泵设置于所述亚克力外壳外部；其余部件设置于亚克力外壳内部。

所述利用光动力效应治疗白血病的光源装置的弹性透明水冷管、LED光源和锂电池电源在实验操作中可用购买的小鼠小马甲直接固定在小鼠背部，方便小鼠在亚克力外壳内部自由移动，即可穿戴可移动。

所述利用光动力效应治疗白血病的光源装置的冷凝装置当采用无水冷循环模式时，可向弹性透明水冷管中注入低温酒精水混合溶液并关闭水冷接口，从而支持10分钟内的光动力实验，由于弹性透明水冷管的管壁较厚，因此不会冻伤小鼠。且弹性透明水冷管可以较好的透过由810nmLED发出的光，减少光能量的损耗，并能更好的贴近小鼠皮肤。

如图2-6所示，上述锂电池电源的主控芯片的型号为CSU8RP3119；所述锂电池电源包括USB插入检测模块、主控芯片、充电回路、放电回路、电池保护电路和锂电池，所述电池保护电路为Bulk DC-DC电路，所述主控芯片通过PWM(脉冲宽度调制)控制连接电池保护电路。

所述锂电池电源各部分具体的结构连接按照图中所标的引脚接口对应连接(如：电源主控部分CSU8RP3119芯片的引脚5标有“PWM2”，充放电回路部分PMOS管AO3401的引脚1也标有“PWM2”，将这两引脚相连)。各结构控制简单介绍如下：

(一)充电管理

充电过程中，芯片PWM2口向降压电路提供PWM对移动电源进行充电，为了使移动电源的电池电压线性上升，一般采用涓流、恒流、恒压的充电方式对移动电源充电。(如图5所示：PWM2控制PMOS开关管AO3401，通过电感L1向电池BAT+充电.)

(二)供电管理

放电过程中，芯片PWM2和PWM3口分别控制PMOS管AO3401和AO3402，对外围设备进行供电。在对外供电的同时，检测负载端电流的大小和电池电压，防止负载过流和移动电源电池过量放电。

(三)输入检测

移动电源充电取决于USB-IN是否使能，供电可以通过KEY-IN来启动。

可见，所述锂离子电池的充电过程可以分为预充电，恒流充电、恒压充电三个阶段，主控芯片CSU8RP3119通过PWM(脉冲宽度调制)控制的Bulk DC-DC电路(现有电池保护电路)，可以对充电过程的电流和电压进行灵活的控制，满足不同类型不同容量电池对充电电流和电压的要求，充分保证了充电过程的安全性和有效性。

上述参照具体实施方式对该一种利用光动力效应治疗白血病的光源装置进行的详细描述，是说明性的而不是限定性的，可按照所限定范围列举出若干个实施例，因此在不脱离本实用新型总体构思下的变化和修改，应属本实用新型的保护范围之内。
