一种线圈可现场缠绕于肢体且磁力线平行肢体的磁疗仪的制作方法

本实用新型涉及一种磁疗仪，尤其是指一种线圈可现场缠绕于肢体且磁力线平行肢体的磁疗仪，为一种医疗保健设备，属于保健设备技术领域。

背景技术：

中医认为人的身体内沿着肢体平行方向存在着多条经络。若人体无病，则各条经络通畅；若人体有病，则可以通过疏通经络来实现治病。中医还发现人体内还存在穴位，而刺激某个或某几个穴位就可以达到疏通经络治病的目的。如针灸、艾灸、推拿、按摩等。

磁疗仪就是利用永久磁铁产生的固定磁场或利用线圈通直流电产生的固定磁场或通交流电产生的交变磁场对穴位进行刺激来达到治病或保健的目的。

目前国内市场上的磁疗仪品种繁多，功能齐备，所具有的功率可大可小，并且都是生产、销售多年的成熟产品，但他们都有下列共同性的问题：

1、大多数磁疗仪所产生磁力线垂直于躯体，而不是沿着经络(即躯体)的方向；

2、即使有些磁疗设备所产生磁力线是沿着经络(即躯体)的方向，但它们线圈尺寸都是固定、不可改变。更不能在现场快速紧密的缠绕于不同患者、或同一患者不同的躯体部位上。

如图1中一种传统磁疗仪是将软磁材料a和线圈b组成的磁疗线圈垂直于患者躯体安装，由磁疗仪控制器c提供的驱动信号在磁疗线圈中产生的磁力线d垂直于患者躯体。

技术实现要素：

本实用新型的目的在于提供一种线圈可现场缠绕于肢体且磁力线平行肢体的磁疗仪，以解决现有技术中存在的问题，使磁疗仪的线圈所产生的磁力线是沿着经络(即躯体)的方向，线圈可根据需要对不同的患者及部位实时改变，并可迅速紧密缠绕于肢体上。

本实用新型一种线圈可现场缠绕于肢体且磁力线平行肢体的磁疗仪，包括带磁屏蔽罩的线圈和磁疗仪控制器，带磁屏蔽罩的线圈的激励信号来自磁疗仪控制器。如图2中软磁屏蔽罩和磁力线圈组成的带磁屏蔽罩线圈可现场缠绕于患者躯体，由磁疗仪控制器提供的驱动信号,它所产生的磁力线是平行于患者躯体方向的。

带磁屏蔽罩的线圈由磁力线圈和软磁屏蔽罩组成；在带磁屏蔽罩的线圈中装有磁场强度传感器和温度传感器，它们将检测到的磁场强度值和温度值转换为电信号送到磁疗仪控制器中的微控制器A/D接口；温度传感器测量带磁屏蔽罩的线圈内在磁场作用下的温度，防止出现温度过高产生烫伤；磁场强度传感器用来间接测量磁力线圈产生的磁场强度，以保证磁疗仪的磁场强度在安全范围内运行。

磁疗仪控制器由波形发生器、功率放大器、电压放大器、微控制器和键盘、显示、通讯接口、可控直流电源、继电器等元部件组成。带磁屏蔽罩的线圈可以由直流信号控制，也可以由交流信号控制。当选择直流信号时带磁屏蔽罩的线圈通过继电器的开关触点与可控直流电源的输出连接，输出直流信号的强弱由调压电位计进行调节；当选择交流信号时带磁屏蔽罩的线圈通过继电器的开关触点与功率放大器的输出连接，功率放大器的输入信号来自电压放大器，电压放大器的输入来自波形发生器；输出交流信号的强弱由电压放大器中的调压电位计进行调节。波形发生器可以通过微控制器的两个开关量输出端(D/O口的)输出不同的高低电平来控制它产生三角波、正弦波、方波、矩形脉冲波形等交流信号；还可以通过微控制器的两个模拟量输出口端(D/A口的)输出不同的电压值来控制它所产生信号的频率和占空比。微控制器控制波形发生器产生不同的波形、频率、占空比；检测温度传感器、磁场强度传感器、电流传感器、电压传感器的信号，并判断是否需要采取相应的控制措施；还对键盘、LED指示灯，液晶显示器，通讯接口实施管理。

其中，所述的磁力线圈由电线数为N的扁平电缆与扁平电缆连接器错位连接而成；所述的扁平电缆至少为三条，可分别用于缠绕胸部或腰部、手臂或小腿、大腿；所述的错位连接具体为：

扁平电缆第一根电线从末端撕离扁平电缆一小段作为末端引出线；扁平电缆第N根电线从始端撕离扁平电缆一小段作为始端引出线；

扁平电缆始端连接扁平电缆连接器孔端，伸出二毫米左右，扁平电缆的电线与扁平电缆连接器孔端的方向垂直，并使扁平电缆的第一根电线对准并压入扁平电缆连接器孔端第一孔，并保证扁平电缆的其他电线与对应的孔联通；当这一步完成后，扁平电缆连接器孔端的第N个孔应该是空的，它不与扁平电缆任何电线连接；

扁平电缆末端连接扁平电缆连接器针端，伸出二毫米左右，扁平电缆的电线与扁平电缆连接器针端的方向垂直，并使扁平电缆的第二根电线对准并压入扁平电缆连接器针端第一针，并保证扁平电缆的其他电线与对应的针联通；当这一步完成后，扁平电缆连接器的针端或孔端的第N个针或孔都应该是空的，它们均不与扁平电缆的任何电线连接；

扁平电缆连接器针端与扁平电缆连接器孔端连接；扁平电缆末端引出线和始端引出线分别与磁疗仪控制器连接。

其中，该软磁屏蔽罩由多块软磁材料组合而成；软磁材料是多层压合为一体的硅钢片。

本实用新型一种线圈可现场缠绕于肢体且磁力线平行肢体的磁疗仪，其优点及功效在于：本实用新型磁疗仪的线圈所产生的磁力线是沿着经络(即躯体)的方向，线圈可根据需要对不同的患者及部位实时改变，并可迅速紧密缠绕于肢体上和拆除。

附图说明

图1所示为传统磁疗仪在患者躯体上的安装示意图。

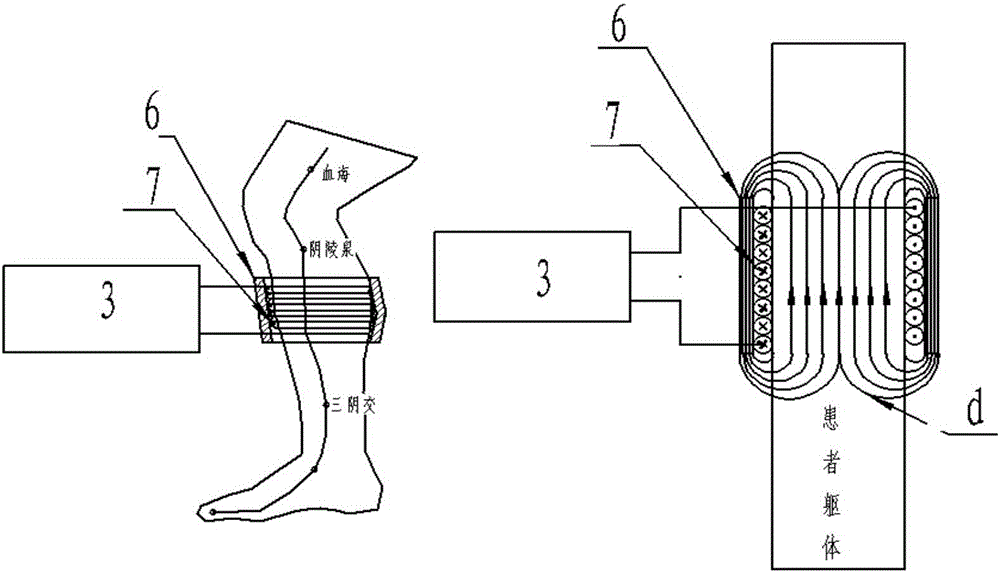

图2所示为本实用新型磁疗仪在患者躯体上的安装示意图。

图3所示为本实用新型的磁疗仪组成示意图。

图4所示为本实用新型的磁疗仪组成方块图。

图5所示为电线数为N长度为L的扁平电缆。

图6所示为将长度为L的适合磁疗仪用的扁平电缆。

图7所示为扁平电缆与扁平电缆连接器压接联通图。

图8所示为扁平电缆借助扁平电缆连接器实现快速连接示意图。

图9所示为扁平电缆线圈缠绕于患者躯体的示意图。

图10所示为软磁屏蔽罩的各组合件图。

图11所示为本实用新型的磁疗仪的原理电路图。

图12所示为微控制器对MAX038芯片实施输出波形控制的路线图。

图13所示为传感器输入电路图。

图14所示为键盘与微控制器的接线图。

图15所示为液晶显示与微控制器的接线图。

图16所示为通讯接口与微控制器的接线图。

图17所示为本实用新型磁疗仪面板的总体布局图。

图18所示为本实用新型磁疗仪超限报警显示图。

图19所示为磁疗仪的输出波形选择页。

图20所示为本实用新型磁疗仪的参数设置页。

图21所示为本实用新型磁疗仪的磁疗运行页。

图22所示为本实用新型磁疗仪运行流程图。

图23所示为本实用新型磁疗仪输出波形的频率占空比控制流程图。

图24所示为本实用新型磁疗仪超限报警的流程图。

图中标号具体如下：

a、软磁材料 b、线圈 c、磁疗仪控制器 d、磁力线

1、电流传感器 2、电压传感器 3、磁疗仪控制器

4、磁场强度传感器 5、温度传感器 6、软磁屏蔽罩

61、线圈两侧面的磁屏蔽片 62、线圈表面的磁屏蔽片

63、布料

7、磁力线圈 71、扁平电缆 711、扁平电缆末端

7111、末端引出线 712、扁平电缆始端 7121、始端引出线

72、扁平电缆连接器 721、扁平电缆连接器孔端

722、扁平电缆连接器针端 8、带磁屏蔽罩的线圈

具体实施方式

下面结合附图和实施例，对本实用新型的技术方案做进一步的说明。

本实用新型一种线圈可现场缠绕于任何肢体上且磁力线平行肢体的磁疗仪，包括带磁屏蔽罩的线圈8和磁疗仪控制器3，如图3所示，带磁屏蔽罩的线圈8的激励信号来自磁疗仪控制器3。

带磁屏蔽罩的线圈8由磁力线圈7和软磁屏蔽罩6组成。为了检测磁疗仪的运行情况，也为了使用安全，在带磁屏蔽罩的线圈8中装有磁场强度传感器4和温度传感器5，它们将检测到的磁场强度值和温度值转换为电信号送到磁疗仪控制器3中的微控制器A/D接口。温度传感器5测量带磁屏蔽罩的线圈8内在磁场作用下的温度，防止出现温度过高产生烫伤；磁场强度传感器4用来间接测量磁力线圈7产生的磁场强度，以保证磁疗仪的磁场强度在安全范围内运行。

如图4所示，磁疗仪控制器3由波形发生器、电压放大器、功率放大器、微控制器和键盘、显示、通讯接口、可控直流电源、继电器等元部件组成。

带磁屏蔽罩的线圈可以由直流信号控制，也可以由交流信号控制，它由操作人员按需要在仪表板上进行选择。当操作人员选择直流信号时带磁屏蔽罩的线圈通过继电器的开关触点与可控直流电源的输出连接，输出直流信号的强弱由操作人员在仪表板上控制调压电位计进行调节；当操作人员在仪表板上选择交流信号时带磁屏蔽罩的线圈通过继电器的开关触点与功率放大器的输出连接，功率放大器的输入信号来自电压放大器，电压放大器的输入来自波形发生器。输出交流信号的强弱由操作人员在仪表板上控制电压放大器中的调压电位计进行调节。

波形发生器可以根据操作人员在仪表板上的选择，通过微控制器的两个开关量输出端(D/O口的)输出不同的高低电平来控制它产生三角波、正弦波、方波、矩形脉冲波形等交流信号；还可以通过微控制器的两个模拟量输出端(D/A口的)输出不同的电压值来控制它所产生信号的频率和占空比。

微控制器是磁疗仪控制器实施控制和管理的核心部件。它按照操作人员在仪表板上的选择控制波形发生器产生不同的波形、频率、占空比；它检测温度传感器、磁场强度传感器、电流传感器、电压传感器的信号，并判断是否需要采取相应的控制措施；它还对键盘、LED指示灯，液晶显示器，通讯接口实施管理。

直流电源是将交流220V 50HZ的交流电变成所需的直流电供磁疗仪使用。

其中，所述的磁力线圈7由电线数为N的扁平电缆71与扁平电缆连接器72间错位连接而成；

具体结构和连接方式如下：

A、将电线数为N的扁平电缆，按需要截取长度(L)的一段，如图5所示。

长度(L)不同的扁平电缆可以根据需要配置多条，但是最少需要配置三条。一条用于缠绕胸部或腰部，一条用于缠绕手臂或小腿部位，一条用于缠绕大腿部。

现在市场上有各种多芯扁平电缆及其扁平电缆连接器出售，以N＝64芯的扁平电缆和相应的扁平电缆连接器为例，只需在患者躯体上缠绕20次就可以获得1280匝的线圈，如下表1。

表1

B、将长度为L的扁平电缆作成适合磁疗仪用的扁平电缆。如图6所示。

将长度为L的扁平电缆的第一根电线从末端撕离扁平电缆一小段作为末端引出线7111，待用；将长度为L的扁平电缆的第N根电线从始端撕离扁平电缆一小段作为始端引出线7121，待用。

C、将适合磁疗仪用的扁平电缆与扁平电缆连接器压接联通，如图7所示。

拆开扁平电缆连接器孔端721的压块，将适合磁疗仪用的扁平电缆始端712平顺放入扁平电缆连接器孔端721中，伸出二毫米左右，扁平电缆的电线与扁平电缆连接器孔端的方向垂直，并让扁平电缆的第一根电线紧靠扁平电缆连接器孔端的边缘并对准第一孔，盖上扁平电缆连接器孔端721的压块，然后施加压力使其扁平电缆电线与对应的孔联通。当这一步完成后，扁平电缆连接器孔端721的第N个孔应该是空的，它不与扁平电缆任何电线连接。

随后，拆开扁平电缆连接器针端722的压块，将适合新型磁疗仪用的扁平电缆末端711平顺放入扁平电缆连接器针端722中，伸出二毫米左右，扁平电缆的电线与扁平电缆连接器针端的方向垂直，并让扁平电缆的第二根电线紧靠扁平电缆连接器针端的边缘对准第一针，盖上扁平电缆连接器针端722的压块，然后施加压力使其扁平电缆电线与对应的针联通。当这一步完成后，扁平电缆连接器的针端或孔端的第N个针或孔都应该是空的，它们均不与扁平电缆的任何电线连接。

其中，图8是以六芯扁平电缆为例，扁平电缆借助扁平电缆连接器实现快速连接的示意图。

图9是扁平电缆线圈缠绕于患者躯体的示意图。在患者身上缠绕扁平电缆线圈时应将扁平电缆始端712的扁平电缆连接器针端722和扁平电缆始端引出线7121沿着患者躯体方向留出一定距离，不要被后来所缠绕的扁平电缆覆盖，以便线圈缠绕完毕后，将扁平电缆连接器针端722与扁平电缆连接器孔端721连接，也便于扁平电缆始端引出线7121和扁平电缆末端引出线7111与磁疗仪控制器3的输出端分别连接。

由于扁平电缆每根电线较粗，可允许流过较大的电流，这也就提供了在线圈匝数确定的情况下，可以通过控制器改变输出电流来达到控制线圈内磁场强度大小的可能性。当然这种快速连接方式也提供了多条扁平电缆串、并联使用的灵活性。

本实用新型所采用的扁平电缆及扁平电缆连接器都是市场上已经在销售的产品，当然并不排除我们按照《扁平电缆与扁平电缆连接器错位连接》的原理生产专门的扁平电缆及连接器。

其中，为了在相同匝数的情况下提高磁疗仪线圈内的磁场强度，也为了防止磁力线泄漏于周围空气中对环境形成污染，所以必须在扁平电缆线圈外设置一个软磁屏蔽罩6。该软磁屏蔽罩6由多块软磁材料组合而成。

其中，软磁材料是多层压合为一体的硅钢片。用于腰部、腿部、手臂部扁平线圈外的磁屏蔽罩的大小和所用的硅钢片尺寸都该有所差别。

其中，该软磁屏蔽罩由线圈两侧面的磁屏蔽片61、线圈表面的磁屏蔽片62和两块布料63组成。将底层的布料63平铺开，并把磁屏蔽片按图10所示位置及尺寸置于布料63上，再将表层布料63盖于磁屏蔽片上，缝合成为一个整体。

如图11所示，为本实用新型磁疗仪控制器的原理电路图。图中：MAX038芯片是波形发生器芯片。可以通过微控制器LPC2214的两个开关量输出端(D/O口的)输出不同的高低电平来控制MAX038芯片的两个引脚(A₀、A₁)，就可以让MAX038芯片产生三角波、正弦波、方波、矩形脉冲波形；可以通过微控制器LPC2214的两个模拟量输出端(D/A口的)输出不同的电压值来控制MAX038芯片的两个引脚(FADJ,DADJ)，就可以改变MAX038芯片所产生信号的频率和占空比；磁场强度的强弱由电位计RT1调节。当选择磁疗仪输出方向恒定的直流磁场时，会同时输给继电器一个控制信号，使带软磁屏蔽罩的线圈的激励信号由功率放大器TDA1514A提供改为由可控直流电源提供，所需恒定磁场的强度由电位计RT2调节。电位计RT1和电位计RT2是同轴联动的双联电位计。

电压放大器为PGA2023芯片。它能与MAX038芯片匹配直接使用。我们选择PGA203为二进制放大模式，并保持A1＝A0＝1固定不变，PGA203的放大倍数就为8。

运算放大器ADOP37构成一级放大器，可以改变电位计RT1的阻值来调节本实用新型磁疗仪输出的交变磁场强度。

功率放大集成模块TDA1514A是无输出电容的功率放大(OCL)模块。它是由大功率正负15V电源供电。

图12是微控制器LPC2214对MAX038芯片实施输出波形控制的路线图。它是通过微控制器的开关量输出口P0.22和P0.23发出控制信号，去控制MAX038芯片的A0和A1让MAX038芯片产生三角波、正弦波、方波、矩形脉冲波形；通过微控制器的模拟量输出口P0.9和P0.21发出控制信号，去控制MAX038芯片的FADJ和DADJ从而改变MAX038芯片所产生信号的频率和占空比。

温度传感器、磁场强度传感器、电流传感器、电压传感器的信号是送到微控制器的模拟量输入接口，由微控制器完成模拟量到数字量的转换，其连线图如图13所示。温度传感器的信号由J2，J3的接头A输入；磁场强度传感器的信号由J2，J3的接头B输入；电压传感器的信号由J2，J3的接头C输入；电流传感器的信号由J2，J3的接头D输入。

键盘和LED指示灯，是人机交换的窗口之一。键盘是操作人员对磁疗仪的运行状态进行人机对话和干预的工具，在需要时进行参数设置和修改。键盘和LED指示灯采用的芯片是ZLG7290。图14是键盘与微控制器的接线图。

LCD液晶显示器是人机交换的重要窗口，它采取分页显示所需显示的参数和运行状态。如图15所示，是液晶显示与微控制器的接线图。采用SMG240128A点阵图形液晶模块，点像素为240×128点，黑色字/白色底，STN液晶屏。

如图16所示，是通讯接口与微控制器的接线图。通讯接口是控制器与其他计算机用户进行数据交换的必备部件。它具有一个控制系统中常用的RS-485接口。RS-485接口采用的芯片是RSM485。

如图17所示，本实用新型磁疗仪的面板的总体布局由液晶显示屏、光标移动键、数字键、超限报警指示灯、磁场强度调整旋钮、复位按钮、紧急开关和电源开关组成。

其中的液晶显示屏用来分页显示磁疗仪运行状态和参数；光标移动键用来移动光标在液晶显示屏上的位置并用确定键来认可；数字键用来设置或修改相应的参数。

磁场强度调整旋钮用来调整磁疗仪输出磁场强度的强弱，它是一个同轴双联电位计，分别用来调整方向恒定磁场和方向交变磁场的强度；磁疗仪需要复位处理时使用复位按钮，使用复位按钮后磁疗仪退出运行，进入到输出波形需要重新选择，所有运行参数恢复到出厂默认值；当出现紧急状态时使用紧急开关，使用紧急开关后磁疗仪电源断开，重新通电后所有运行参数恢复到出厂默认值；电源开关管理磁疗仪供电电源的接通或断开。

当出现电压超限或/电流超限或/温度超限/或磁场强度超限时相应的超限报警指示灯闪烁，显示磁疗仪超限报警页面，并在该页中显示超限报警参数名称，磁疗仪停止运行，如图18所示。只有超限报警条件消失或重新启动电源开关磁疗仪才能重新投入运行。这是磁疗仪在运行过程中必须随时都在检测的重要参数和运行状态。

如图19所示，为磁疗仪的输出波形选择页。当磁疗仪接通电源、或按下复位键、或利用光标在其他液晶显示页面中选择了“返回波形选择”并按下光标移动键的确认键，磁疗仪都将进入波形选择页面。

当液晶显示屏出现“波形选择”页面后，磁疗仪操作人员可以利用光标移动键移动液晶显示屏上的光标，让光标对准所要选择的波形名称并按下光标移动键中的确定键，就表示磁疗仪已经按操作员的要求选择了相应的磁力线变化波形。与此同时磁疗仪的液晶显示屏自动显示参数设置页！

如图20所示，为本实用新型磁疗仪的参数设置页。磁疗仪的参数设置页中的(****波)是显示当前所选择的输出波形名称。

当液晶显示屏出现参数设置页面后，若磁疗仪是第一次通电；或按下复位键；或按下紧急开关键来终止磁疗仪运行后再次通电，页面所显示的参数值是出厂时设置的默认值。除了上述情况外页面所显示的参数值是上次所设定的参数值。

磁疗仪操作人员可以利用光标移动键移动液晶显示屏上的光标，让光标对准所要设置的参数名称并按下光标移动健中的确定键，此时所对应的参数值闪烁，就表示磁疗仪中该参数可以由操作人员通过数字键来设置或修改，操作人员设置完毕后按确定键对所设置的参数值进行认可，此时光标自动移到下一个需要设置或修改的参数。

直流波形仅显示和设置磁场强度；正弦波显示和设置磁场强度、频率；三角波、矩形波、矩形脉冲需显示和设置磁场强度、频率、占空比。

参数设置完后操作人员可用光标选择液晶显示屏上的“运行”，并按光标移动键的确认键使磁疗仪投入运行；也可以用光标选择液晶显示屏上的“返回波形选择”，并按光标移动键的确认键使磁疗仪重新选择所需的输出波形。

如图21所示，为本实用新型磁疗仪的磁疗运行页。磁疗仪的磁疗运行页中的(****波)是显示当前所选择的输出波形名称；所显示的运行参数包括两部分：上面一行是所设置的参数，下面一行是当前磁疗仪运行的实测参数。

磁疗仪可以通过微控制器LPG2214的A/D接口检测到的磁场强度信号计算出相应的磁场强度、频率、占空比，并将它们作为实测的参数显示于下一行相应的参数中。

微控制器LPG2214将实测的频率、占空比与所设置的频率、占空比进行比较。若不相等则微控制器LPG2214就会改变其D/A口P_0.9，P_0.21的输出电压值，从而改变MOX038的频率、占空比，使实测的参数与设置的参数尽量趋于一致。

若出现实测的磁场强度值与设置的磁场强度值不相等，则由磁疗仪操作人员旋转面板上的“磁场强度调整”旋钮来调整实测磁场强度，尽量使实测的参数与设置的参数尽量趋于一致。

如图21所示，图中还提供两个可供选择的内容：一个是“返回参数设置”，另一个是“返回波形选择”。若操作者在某些情况下感到有必要也可以选择其中之一。其具体做法是用光标选择液晶显示屏上的“返回参数设置”，并按光标移动键的确认键使磁疗仪重新回到参数设置页设置参数；也可用光标选择液晶显示屏上的“返回波形选择”，并按光标移动键的确认键使磁疗仪重新回到波形选择页选择所需的输出波形。

如图22所示，为本实用新型磁疗仪运行流程图。磁疗仪接通电源后将进入“波形选择”页面。操作人员可以利用光标移动键移动液晶显示屏上的光标，让光标对准所要选择的波形名称并按下光标移动健中的确定键，就表示磁疗仪已经按操作员的要求选择了相应的磁力线变化波形。与此同时磁疗仪的液晶显示屏自动显示“参数设置”页。

磁疗仪的参数设置页中的(****波)是显示当前所选择的输出波形名称。

磁疗仪操作人员可以利用光标移动键移动液晶显示屏上的光标，让光标对准所要设置的参数名称并按下光标移动健中的确定键，此时所对应的参数值闪烁，就表示磁疗仪中该参数可以由操作人员通过数字键来设置或修改，操作人员设置完毕后按确定键对所设置的参数值进行认可，当设置完这一个参数后光标自动移到下一个设置或修改的参数。

当所有的参数都设置完毕后，操作人员可用光标选择液晶显示屏上的“运行”，并按光标移动键的确认键使磁疗仪投入运行；也可以用光标选择液晶显示屏上的返“回波形选择”，并按光标移动键的确认键使磁疗仪重新选择所需的输出波形。

磁疗仪的磁疗运行页中所显示的运行参数包括两部分：上面一行是所设置的参数，下面一行是当前磁疗仪运行的实测参数。

磁疗仪可以通过微控制器LPG2214的A/D接口检测到磁场强度信号，并计算出相应的磁场强度、频率、占空比，与此同时将它们作为实测的参数显示于下一行相应的实测参数中。

微控制器LPG2214将实测的频率、占空比与所设置的频率、占空比进行比较。若不相等则微控制器LPG2214就会改变其D/A口P_0.9，P_0.21的输出电压值，从而改变MOX038的频率、占空比，使实测的参数与设置的参数尽量趋于一致。

若出现实测的磁场强度值与设置的磁场强度值不相等，则由磁疗仪操作人员旋转面板上的“磁场强度调整”旋钮来调整实测磁场强度，尽量使实测的参数与设置的参数尽量趋于一致。

磁疗仪的磁疗运行页中还提供两个可供选择的内容：一个是“返回参数设置”，另一个是“返回波形选择”。若操作者在某些情况下感到有必要也可以选择其中之一。

如图23所示，为本实用新型磁疗仪输出波形的频率占空比控制流程图。磁疗仪可以通过微控制器LPG2214的A/D接口检测到磁场强度信号，并计算出相应的磁场强度、频率、占空比，与此同时将它们作为实测的参数显示于下一行相应的实测参数中。

微控制器LPG2214将实测的频率、占空比与所设置的频率、占空比进行比较。若不相等则微控制器LPG2214就会改变其D/A口P_0.9，P_0.21的输出电压值，从而改变MOX038的频率、占空比，使实测的参数与设置的参数尽量趋于一致。

若出现实测的磁场强度值与设置的磁场强度值不相等，则由磁疗仪操作人员旋转面板上的“磁场强度调整”旋钮来调整实测磁场强度，尽量使实测的参数与设置的参数趋于一致。

如图24所示，磁疗仪超限报警的流程图。当出现电压超限或/电流超限或/温度超限/或磁场强度超限时相应的超限报警指示灯闪烁，显示磁疗仪超限报警页，并在该页中显示超限报警参数名称，磁疗仪停止运行。只有超限报警条件消失或重新启动电源开关磁疗仪才能重新投入运行。这是磁疗仪在运行过程中必须随时都要检测的重要参数和运行状态，由中断负责实施。
