猪用输精袋自动挤压结构的制作方法

文档序号:12140383阅读:530来源:国知局
猪用输精袋自动挤压结构的制作方法与工艺

本实用新型涉及禽畜养殖装置,具体地说是一种猪用输精袋自动挤压结构。



背景技术:

目前,已知的猪人工授精输精袋没有单独设计该装置,通常输精袋通过吊高度,通过高低压力差将精液输入母猪子宫。在此过程中,一是输精时间较长;二是在输精过程中母猪前后移动不受人为控制,经常出现输精管被拔出、输精管与输精袋接口脱离现象;三是采用手动挤压输精袋,很难将全部精液输入到母猪子宫,造成浪费。



技术实现要素:

本实用新型所要解决的技术问题是:提供一种可方便调节输精量且可使精液完全挤出的猪用输精袋自动挤压结构。

为了解决上述技术问题,本实用新型采用的技术方案为:猪用输精袋自动挤压结构,包括第一夹板、第二夹板、活动支架和牵伸线,所述第一夹板可相对第二夹板转动;

所述第一夹板的边沿设有第一滑槽,所述第二夹板的上底面设有第二滑槽,所述活动支架的一端滑动设置在第一滑槽内,所述活动支架的另一端设置在第二滑槽内并与牵伸线连接,所述牵伸线用于控制活动支架的移动。

进一步的,所述活动支架与第二滑槽之间设有弹簧。

进一步的,所述第一夹板与第二夹板之间设置有合页。

进一步的,第一夹板和第二夹板的中央相对设置有输精袋容置槽。

进一步的,所述活动支架与第一滑槽之间设有滚轮,所述活动支架通过滚轮与第一滑槽滑动连接。

进一步的,所述第二滑槽的一端设有滚轮容置槽。

进一步的,第一夹板和第二夹板的一端相对于输精袋的输液嘴设置有凹槽,且第一夹板和第二夹板闭合时两凹槽形成一通孔。

本实用新型的有益效果在于:通过活动支架来控制第一夹板和第二夹板之间的相对转动,活动支架通过牵伸线来控制,可以方便地将放置在第一夹板和第二夹板之间的输精袋中的精液挤压出来。

附图说明

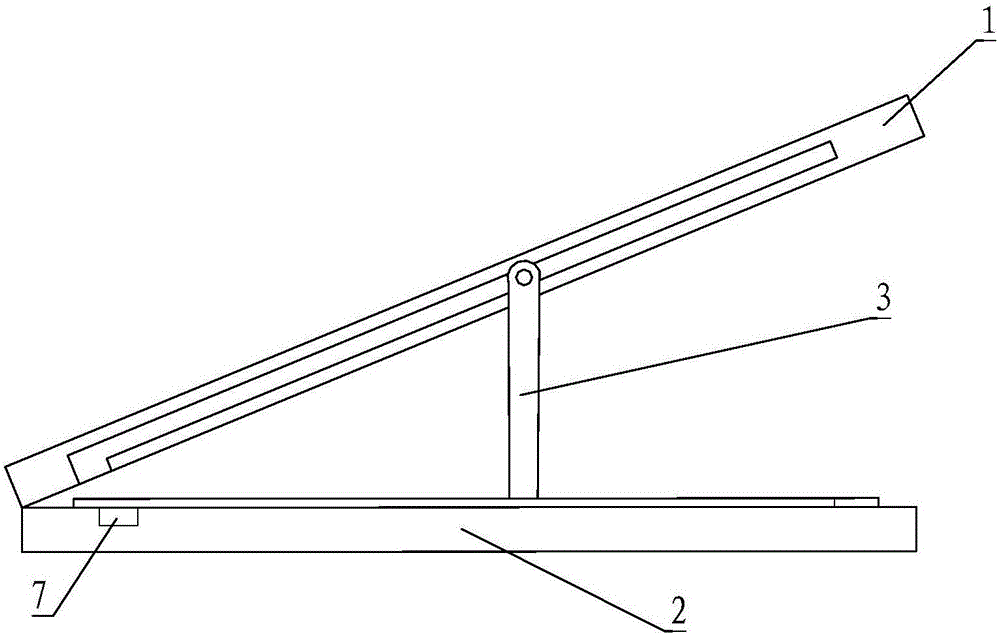

图1为本实用新型实施例猪用输精袋自动挤压结构的结构示意图。

图2为本实用新型实施例猪用输精袋自动挤压结构的夹板展开状态示意图。

图3为本实用新型实施例猪用输精袋自动挤压结构的夹板闭合状态示意图。

标号说明:

1、第一夹板;11、第一滑槽;2、第二夹板;21、第二滑槽;3、活动支架;4、牵伸线;5、弹簧;6、输精袋容置槽;7、滚轮容置槽;8、凹槽。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果,以下结合实施方式并配合附图予以说明。

本实用新型最关键的构思在于:通过活动支架来控制第一夹板和第二夹板之间的相对转动,活动支架通过牵伸线来控制,可以方便地将放置在第一夹板和第二夹板之间的输精袋中的精液挤压出来。

请参照图1至图3,猪用输精袋自动挤压结构,包括第一夹板1、第二夹板2、活动支架3和牵伸线4,所述第一夹板可相对第二夹板转动;

所述第一夹板的边沿设有第一滑槽11,所述第二夹板的上底面设有第二滑槽21,所述活动支架的一端滑动设置在第一滑槽内,所述活动支架的另一端设置在第二滑槽内并与牵伸线连接,所述牵伸线用于控制活动支架的移动。

本实用新型猪用输精袋自动挤压结构使用前,将输精袋放在两夹板之间,输精袋的输液嘴朝外,人通过向弹簧一侧拉动牵伸线,使得活动支架位于第二滑槽内的一端向弹簧方向移动,两夹板之间的夹角逐渐减小,使得输精袋受到挤压,使得输精袋中的精液被挤出来,最终两夹板之间的夹角为零,活动支架呈水平状态落入到第二滑槽内,输精袋中的精液可被完全挤出,比起徒手挤出方式方便、快捷。

从上述描述可知,本实用新型的有益效果在于:通过活动支架来控制第一夹板和第二夹板之间的相对转动,活动支架通过牵伸线来控制,可以方便地将放置在第一夹板和第二夹板之间的输精袋中的精液挤压出来。

进一步的,所述活动支架与第二滑槽之间设有弹簧5。

由上述描述可知,通过在活动支架与第二支架之间设置弹簧,可使活动支架的移动有个缓冲过程,不至于因牵伸线的突然拉伸使两夹板的夹角突然减小而突然增加输液量。

进一步的,所述第一夹板与第二夹板之间设置有合页。

进一步的,第一夹板和第二夹板的中央相对设置有输精袋容置槽6。

由上述描述可知,第一夹板和第二夹板的中央相对设置有输精袋容置槽可使输精袋的相对位置可以固定,使用中不易掉出。

进一步的,所述活动支架与第一滑槽之间设有滚轮,所述活动支架通过滚轮与第一滑槽滑动连接。当然,滚轮也可以是滚球,只要能在第一滑槽内滚动即可,相应的,第一滑槽对应活动支架和滚轮/滚球设置有不同的轨道。

进一步的,所述第二滑槽的一端设有滚轮容置槽7。

由上述描述可知,由于滚轮相对于活动支架是处在另一条轨道,因此当活动支架落入第二滑槽时设置另一个容置槽用于放置滚轮,可使两夹板完全贴合。

进一步的,第一夹板和第二夹板的一端相对于输精袋的输液嘴设置有凹槽8,且第一夹板和第二夹板闭合时两凹槽形成一通孔。

由上述描述可知,使用时,输液嘴卡入凹槽内,可进一步固定输精袋的位置。

请参照图1至图3,本实用新型的实施例为:猪用输精袋自动挤压结构,包括第一夹板1、第二夹板2、活动支架3和牵伸线4,所述第一夹板可相对第二夹板转动;所述第一夹板的边沿设有第一滑槽11,所述第二夹板的上底面设有第二滑槽21,所述活动支架的一端滑动设置在第一滑槽内,所述活动支架的另一端设置在第二滑槽内并与牵伸线连接,所述牵伸线用于控制活动支架的移动。所述活动支架与第二滑槽之间设有弹簧5。所述第一夹板与第二夹板之间设置有合页。第一夹板和第二夹板的中央相对设置有输精袋容置槽6。所述活动支架与第一滑槽之间设有滚轮,所述活动支架通过滚轮与第一滑槽滑动连接。所述第二滑槽的一端设有滚轮容置槽7。第一夹板和第二夹板的一端相对于输精袋的输液嘴设置有凹槽8,且第一夹板和第二夹板闭合时两凹槽形成一通孔。

综上所述,本实用新型提供的猪用输精袋的有益效果在于:通过活动支架来控制第一夹板和第二夹板之间的相对转动,活动支架通过牵伸线来控制,可以方便地将放置在第一夹板和第二夹板之间的输精袋中的精液挤压出来;通过在活动支架与第二支架之间设置弹簧,可使活动支架的移动有个缓冲过程,不至于因牵伸线的突然拉伸使两夹板的夹角突然减小而突然增加输液量;第一夹板和第二夹板的中央相对设置有输精袋容置槽,同时第一夹板和第二夹板的一端相对于输精袋的输液嘴设置有凹槽,可使输精袋的相对位置可以固定,使用中不易掉出。

以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等同变换,或直接或间接运用在相关的技术领域,均同理包括在本实用新型的专利保护范围内。
