一种护理用按摩装置的制作方法

本发明涉及一种护理用按摩装置。

背景技术：

对于长时间卧床的病人，由于缺乏活动，身体机能，尤其是四肢，会出现退化。医护人员需要定时帮助病人进行康复训练或按摩，费时费力，效果不好。

技术实现要素：

本发明要解决的技术问题是克服上述缺陷，提供一种自动化的，减轻医护人员劳动强度的护理用按摩装置。

为解决上述问题，本发明所采用的技术方案是：

一种护理用按摩装置，包括弧形外壳，所述外壳内侧设有开口，所述开口内设有竖向滑槽，所述竖向滑槽上滑动连接有第一活动板，所述第一活动板上设有弧形滑槽，所述弧形滑槽上滑动连接有第二活动板，所述第二活动板为弧形，所述第一活动板上设有电动机，所述电动机传动连接有齿轮，所述第二活动板上设有第二齿条，所述第二齿条为弧形，所述外壳内设有驱动第一活动板的驱动装置。

作为一种改进：所述驱动装置包括倾斜设置的第一齿条，所述第一齿条为条形，所述外壳内设有横向滑槽，所述第一齿条与横向滑槽滑动连接，所述第一活动板与外壳之间设有复位装置。

作为一种改进：所述复位装置包括弹簧。

作为一种改进：所述第二活动板内侧设有凸起。

作为一种改进：所述第一活动板为弧形。

作为一种改进：所述第一活动板、第二活动板和第一齿条连接有滑块，所述滑块设有滚轮槽，所述竖向滑槽或弧形滑槽或横向滑槽设有滚轮槽，所述滚轮槽内设有滚轮。

由于采用了上述技术方案，本发明结构简单，能够自动模拟推、按等手法，降低了医护人员劳动强度。

下面结合附图和实施例对本发明作进一步说明。

附图说明

附图1为本发明一种护理用按摩装置的结构示意图；

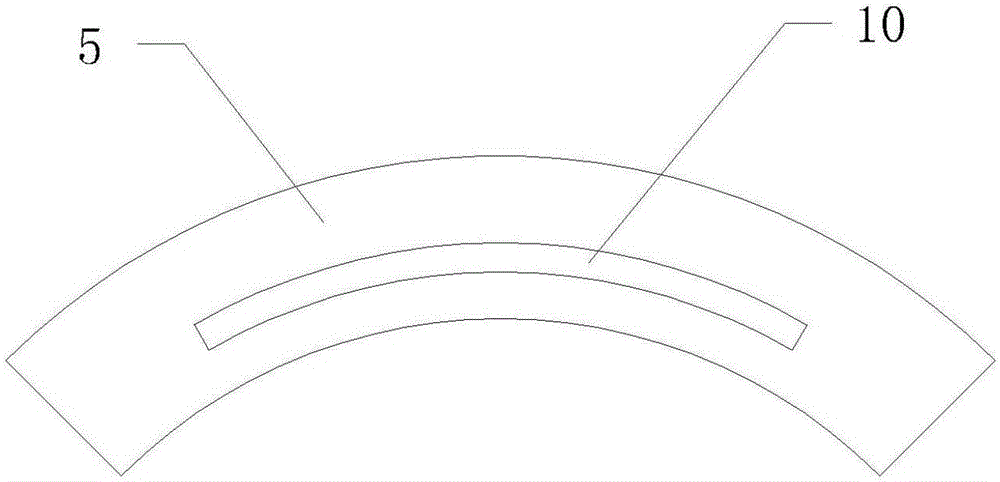

附图2为本发明一种护理用按摩装置中第一活动板的结构示意图；

附图3为本发明一种护理用按摩装置中外壳的结构示意图；

附图4为本发明一种护理用按摩装置中接线装置的结构示意图；

附图5为本发明一种护理用按摩装置中第一接线头的结构示意图；

附图6为本发明一种护理用按摩装置中第一接线头的侧面结构示意图；

附图7为本发明一种护理用按摩装置中连线的结构示意图；

附图8为本发明一种护理用按摩装置中滚轮槽、滚轮的结构示意图。

图中：1-外壳；2-第一齿条；3-横向滑槽；4-复位装置；5-第一活动板；6-开口；7-第二活动板；8-齿轮；9-凸起；10-弧形滑槽；11-竖向滑槽；12-过孔；13-第一接线头；14-连线；15-套管；16-第二接线头；17-第二接线槽；18-操作杆；19-拉钩；20-挤压块；21-第一接线槽；22-托板；23-第一接线销；24-第一绝缘板；25-小柱；26-弹簧；27-伸缩管；28-第二绝缘板；29-第二接线销；30-滑块；31-滑槽；32-滚轮槽；33-滚轮；34-第二齿条。

具体实施方式

实施例：

如图1、2和3所示，一种护理用按摩装置，包括弧形外壳1，所述外壳1内侧设有开口6，所述开口6内设有竖向滑槽11，所述竖向滑槽11上滑动连接有第一活动板5，所述第一活动板5上设有弧形滑槽10，所述弧形滑槽10上滑动连接有第二活动板7，所述第二活动板7为弧形，所述第一活动板5上设有电动机，所述电动机传动连接有齿轮8，所述第二活动板7上设有第二齿条34，所述第二齿条34为弧形，所述外壳1内设有驱动第一活动板5的驱动装置。

所述第一活动板5为弧形。

所述竖向滑槽11的数量为两处。两处竖向滑槽11对称设置。

所述驱动装置包括倾斜设置的第一齿条2，所述第一齿条2为条形，所述外壳1内设有横向滑槽3，所述第一齿条2与横向滑槽3滑动连接，所述第一活动板5与外壳1之间设有复位装置4。

所述复位装置4包括弹簧。所述弹簧的数量为两件，所述弹簧设置于第一活动板5外侧两端。

所述第二活动板7内侧设有凸起9。所述凸起9内设有电磁铁和电热丝。

如图8所示，所述第一活动板5、第二活动板7和第一齿条2连接有滑块30，所述滑块30设有滚轮槽32，所述竖向滑槽11或弧形滑槽10或横向滑槽3设有滚轮槽32，所述滚轮槽32内设有滚轮33。所述滚轮槽32设置于滑槽31侧面。

如图4所示，所述外壳1上设有电线过孔12,所述外壳1连接有第一接线头13，所述第一活动板5连接有第二接线头16，所述第一接线头13与第二接线头16之间设有连线14，所述连线14包括弹簧26，所述弹簧26为导电体。

所述连线14穿过过孔12。

如图7所示，所述第一接线头13端部设有第一接线槽21，所述第二接线头16端部设有第二接线槽17，所述弹簧26对应设置有第一接线销23和第二接线销29，所述第一接线销23为半球形，所述第二接线销29为锥形。

所述弹簧26两端分别设有第一绝缘板24和第二绝缘板28，所述第一绝缘板24与第二绝缘板28之间设有伸缩管27，所述伸缩管27为绝缘材料制成。

所述伸缩管27上设有若干褶皱。

所述第一绝缘板24和第二绝缘板28为圆形，所述弹簧26穿过第一绝缘板24、第二绝缘板28与第一接线销23、第二接线销29连接。

所述第一接线销23连接有两件小柱25。

如图6所示，所述第一接线头13铰接有操作杆18，所述操作杆18上设有拉钩19和挤压块20，所述操作杆18为U形。

如图5所示，所述第一接线槽21外侧设有托板22。所述托板22截面为弧形。所述第二接线头16上滑动设置有套管15。

以上对本发明的一个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应归属于本发明的专利涵盖范围之内。
