支架球囊伴行装置的制作方法

本发明涉及医学血管介入治疗技术领域，特别涉及一种支架球囊伴行装置。

背景技术：

目前临床血管介入治疗支架传送装置均配备有一枚与该支架直径、长度相匹配的球囊，用于到达血管病变部位后扩张使支架撑开、成形、释放。在实际手术过程中支架定位时容易出现支架串动的现象，尤其是需要精确定位的开口病变，这就使现有血管支架输送装置存在以下风险：病变覆盖不充分；者支架贴壁不良，增加支架内血栓事件或者再狭窄风险；载支架球囊在支架原位过度扩张可造成远端较细血管的损伤，支架边缘的凸起，血管破裂风险；反复长时间定位导致心肌缺血时间延长，可能导致病情恶化，甚至死亡。

技术实现要素：

本发明要解决的技术问题是提供了一种输送及释放并完成支架固定，实现支架更好地与血管贴壁的支架球囊伴行装置。

本发明的技术方案如下：

一种支架球囊伴行装置，包括导管体，所述导管体的一端设有支撑装置，该支撑装置中还设有支撑球囊，所述支撑球囊能活动抵接支撑装置，并使支撑装置的对应部件紧贴在血管内壁上，以达到稳定的目的。

采用上述结构，把导管体伸入血管，并把支撑装置送到血管的目标位置处，此时，给支撑气囊充气，支撑气囊的外侧面抵接住支撑装置的对应部件，由于支撑气囊的外侧面较软，支撑装置的对应部件与支撑气囊之间会形成紧贴状，此时，向外往回拉动导管体，在支撑气囊的紧贴作用下，支撑装置的对应部件不会随之而移动，当该对应部件完全释放在血管内时，该对应部件与目标血管内壁抵接，接着，为了防止该对应部件受到血管内得压力影响而发生移动，继续给支撑气囊充气，再次让支撑气囊的外侧面抵接住该对应部件，并使该对应部件与血管内壁之间会形成紧贴合状，保持一段时间的抵接后，给支撑弹簧放气，平移支撑气囊一段距离，再给支撑气囊充气并继续抵接该对应部件的对应位置，并再保持一段时间，重复几次，直到支撑装置的对应部件整个都与血管内壁紧贴，最后，放完气体，收回导管体和支撑气囊即可，结构简单，操作便捷，贴壁效果更佳，支撑持久力更强，也延长了使用寿命，有助于患者长期恢复之用。

为了便于生产和装配，作为优选，所述导管体的一端设有支撑装置，所述支撑装置包括套筒，所述套筒内设有挡片，在所述挡片朝向导管体开口端的一侧设有开口压簧，所述开口压簧的一端与挡片抵接；在所述挡片上穿设有导气管，在所述导气管上设有支撑气囊，所述支撑气囊穿设在压簧中，所述支撑气囊充气后挤压开口压簧，同时回收导管体，导管体带着套筒一起移动，待套筒完全脱离开口压簧后，开口压簧在弹性力作用下张开，并支撑住对应位置血管的内壁，再继续给支撑气囊充气，使支撑气囊持续抵压开口压簧，直至开口压簧与血管内壁之间形成卡箍状，即可放气并收回导管体。

为了便于操作和生产，作为优选，所述导管体与套筒为注塑一体成型制成。

为了避免移动干涉，并便于阻血，作为优选，在所述导管体内设有隔片，所述隔片把导管体的内腔分为第一腔体和第二腔体，所述导气管穿设在第一腔体内，所述第二腔体内穿设有堵塞装置。

为了便于给目标位置的血管阻血，作为优选，所述堵塞装置包括导向管，所述导向管内穿设有充气管，在所述充气管上设有堵塞气囊，该第二腔体对应导管体的一侧设有若干个通孔，所述导向管伸出对应位置的通孔，并引导充气管伸入对应位置的血管，给堵塞气囊充气以达到对目标血管进行堵塞，防止血回流的目的。

为了便于排出手术中残留的血液，作为优选，所述隔片与挡片之间留有间隙，该间隙的宽度为5～10mm。

为了便于排出残血并保持血管内的气压，便于导管体的移动，作为优选，所述第一空腔对应导管体的一侧设有若干个回血孔。

为了便于寻找需要阻血的目标血管，作为优选，所述导向管的伸入端设有弯折段，所述弯折段的直径小于导向管上的通孔直径。

为了使导向管不与导管体发生移动干涉，避免移动不畅的后果，以便提高手术准确率，作为优选，所述弯折段的长度为0.5～1.5mm。

有益效果：本发明结构简单，能输送以及释放开口压簧，并能使开口压簧与血管内壁较好贴合，有利于目标血管内径的支撑，操作便捷，延长了使用寿命，减轻了病人痛苦，降低了成本。

附图说明

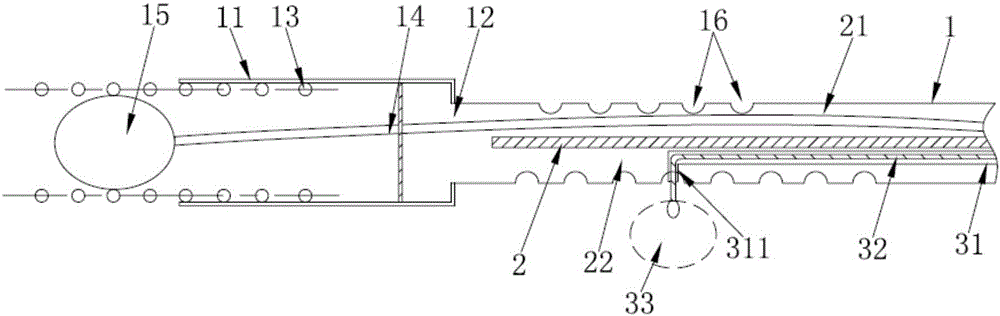

图1为本发明的结构示意图

图2为本发明的使用状态图。

具体实施方式

下面结合附图对本发明作进一步说明。

由图1和图2所示，本发明由导管体1等组成，所述导管体1的一端设有支撑装置，所述支撑装置包括与导管体1注塑一体成型制成的套筒11，所述套筒11内设有挡片12，在所述挡片12朝向导管体1开口端的一侧设有开口压簧13，所述开口压簧13的一端与挡片12抵接；在所述挡片12上穿设有导气管14，在所述导气管14上设有支撑气囊15，所述支撑气囊15穿设在压簧13中，所述支撑气囊15充气后挤压开口压簧13，同时回收导管体1，导管体1带着套筒11一起移动，待套筒11完全脱离开口压簧13后，开口压簧13在弹性力作用下张开，并支撑住对应位置血管的内壁，再继续给支撑气囊15充气，使支撑气囊15持续抵压开口压簧13，直至开口压簧13与血管内壁之间形成卡箍状，即可放气并收回导管体1。

在所述导管体1内设有隔片2，所述隔片2与挡片12之间留有间隙，该间隙的宽度为5～10mm，优选为8mm，该隔片2把导管体1的内腔分为第一腔体21和第二腔体22，所述第一空腔21对应导管体1的一侧设有五个回血孔16，所述导气管14穿设在第一腔体21内。

所述第二腔体22内穿设有堵塞装置，所述堵塞装置包括导向管31，所述导向管31的伸入端设有弯折段311，所述弯折段311的直径小于导向管1上的通孔直径，所述弯折段311的长度为0.5～1.5mm，优选为1mm；所述导向管31内穿设有充气管32，在所述充气管上设有堵塞气囊33，该第二腔体22对应导管体1的一侧设有八个通孔，所述导向管31伸出对应位置的通孔，并引导充气管32伸入对应位置的血管，给堵塞气囊33充气以达到对目标血管进行堵塞，防止血回流的目的。

本发明的使用方法如下：

实施例1：

如图1所示，如阻血目标血管较小时，不宜使用阻血气囊15，则直接使用止血钳夹持住目标血管即可；再选择与支撑目标血管内径相适配的开口压簧13，把开口压簧13挤压后放入套筒11内，使开口压簧13的伸入端抵接在挡片12上，导气管14穿设过挡片12，并连通有支撑气囊15，同时，让导管体1上的支撑气囊15穿设在开口压簧13中，沿导管体1伸入血管，直至套筒11到达支撑目标血管位置，此时，给支撑气囊15充气，支撑气囊15的外侧面抵接住开口压簧13的内侧面，由于支撑气囊15的外侧面较套筒11的外侧面软，开口压簧13与支撑气囊15之间会形成紧贴状，此时，向外往回拉动导管体1，并带动套筒11一起移动，在支撑气囊15的紧贴作用下，开口压簧13不会随套筒11的移动而移动，当开口压簧13完全移出套筒11之外后，在弹性力作用下，开口压簧13张开，并与支撑目标血管内壁的对应位置抵接，接着，为了防止开口压簧13受到血管内得压力影响而发生移动，继续给支撑气囊15充气，再次让支撑气囊15的外侧面抵接住开口压簧13的内侧面，此时，开口压簧13与血管内壁之间会形成紧贴合状，保持一段时间的抵接后，给支撑弹簧15放气，支撑气囊15在开口压簧13内平移一段后，再充气抵接开口压簧13，并保持一段时间，重复几次，直到开口压簧13整段都与血管内壁形成紧贴状形式，最后，放完充气管32里的气体，收回堵塞气囊33，再放完导气管14内的气体，收回导管体1和支撑气囊15即可。

实施例2

如图2所示，如阻血目标血管较大时，为了避免止血钳对血管的损伤，此时，适合使用阻血气囊15，先把导管体1的套筒11伸入到支撑目标血管的位置处，并把由隔片2分隔出的第二腔体22上的八个通孔转到阻血目标血管的方向，参照辅助设备的显示，把导向管31伸入到对应位置的通孔处，并使弯折段311对准对应的通孔，接着，导入充气管32，所述充气管32的伸入端还连通有堵塞气囊33，充气管32在导向管31的指引下，伸入阻血目标血管，然后，给充气管32充气，堵塞气囊33充气膨胀(图2中虚线所示)，堵塞住血管达到阻血的目的；在此期间从通孔流入第二腔体22的血，由挡片12与隔片2之间8mm的间隙流入第一腔体21，并由回血孔16再次流入血管中，能防止血液凝固而发生的移动干涉，最后，按照实施例1中的描述，开始对支撑目标血管进行支撑操作，并在完成后收回导管体1以及所有部件即可。

本发明未描述部分与现有技术一致，在此不作赘述。

以上仅为本发明的实施方式，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构，直接或间接运用在其他相关的技术领域，均同理在本发明的专利保护范围之内。
