一种稳固打靶装置的制作方法

本发明涉及娱乐设施技术领域，具体是一种稳固打靶装置。

背景技术：

移动打靶已经成为拓展训练或是一些游玩场所必不可少的一种娱乐竞技项目。现有技术中的移动打靶装置一般都是采用横向移动方式，其占用空间太大，且投入成本较高，同时，由于打靶装置的靶环在长期使用后会出现损坏的现象需要不定期更换，而现有技术中的靶环一般都是通过螺形纹结构或者是与打靶装置固连的，所以上述的连接方式给安装和更换时造成极大的不便，有待改进。

技术实现要素：

本发明所要解决的技术问题是提供一种稳固打靶装置，其能够克服现有技术的上述问题。

本发明是通过以下技术方案来实现的：本发明的一种稳固打靶装置，包括平板、与平板运动配合连接的操控部及与操控部配合连接的靶环部，所述平板的上端固定设有固定板，所述固定板左右两端内同时设有螺形纹孔，所述螺形纹孔内设有螺栓，所述平板前端面的上端内设有操控驱动机，所述平板前端面的下边设有转向轴，所述操控驱动机上运动连接有传动杆，所述传动杆上固定设有齿状轮，所述转向轴与所述操控部运动配合连接，所述操控部包括半圆部及锁固部，所述半圆部外侧设有齿状部，所述半圆部通过所述齿状部与所述齿状轮齿接连接，所述锁固部内左右对等设有贯穿槽，所述贯穿槽之间的所述锁固部内设有导向槽，所述贯穿槽上端内侧与所述导向槽通连设置，所述贯穿槽下边右侧的所述锁固部内设有与所述贯穿槽通连的锁固槽，所述导向槽内设有滑接配合的滑接杆，所述滑接杆两侧均设有伸进所述贯穿槽内的锁固块，所述滑接杆中端处螺形纹配合连接有螺形杆，所述螺形杆上端运动配合连接有锁固驱动机，所述靶环部上端设有前后对等设置的两组顶杆，前后对等的所述顶杆上端之间设有直杆，所述靶环部底部设有靶环，所述操控驱动机外围设置有支护器件，所述支护器件包括降震条以及与所述降震条固定连接的导热鳍片。

作为优选地技术方案，所述降震条设置在所述有操控驱动机的底部且与所述平板固定设置，所述导热鳍片固定设置在所述有操控驱动机的左边和右边，左边和右边的所述导热鳍片分别设置有三块以上，所述导热鳍片的底部与所述降震条固定连接，所述导热鳍片的顶部高出所述有操控驱动机，所述降震条的表面积大于所述有操控驱动机的底部面积，所述锁固驱动机外围也设置有所述支护器件，在本发明中所述有操控驱动机的左边和右边分别均匀设置有三块所述导热鳍片，所述降震条用以在打开所述有操控驱动机时减少所述操控驱动机产生的震动力，所述导热鳍片用以在打开所述有操控驱动机后，对所述有操控驱动机产生的热量进行吸收并散发，防止所述有操控驱动机因产生的热量过高而毁坏。

作为优选地技术方案，所述转向轴的中端线与所述半圆部中端线为一条平行线内。

作为优选地技术方案，所述锁固驱动机设于所述锁固部内且固定连接。

作为优选地技术方案，所述锁固槽的长宽高与所述直杆的长宽高同等；所述直杆的宽度低于所述锁固块的宽度。

本发明的有益效果是：

1.通过螺栓与螺形纹孔的螺形纹配合，而将固定板固定于固定基体内，从而提高本装置固定时的稳定性，通过直杆与锁固槽的滑接卡接配合，从而提高安装过程中的安装速度，通过锁固块向下移动使得直杆锁定与锁固槽内，从而提高锁定的便捷性及稳固性，便于安装和维护。

2.通过转向轴的中端线与半圆部中端线为一条平行线内，从而实现由操控驱动机控制移动，通过锁固驱动机设于锁固部内且固定连接，从而提高锁定过程中提高滑接杆移动的稳定性，锁固槽的长宽高与直杆的长宽高同等；直杆的宽度低于锁固块的宽度，从而提高接合后的稳固性。

3.本发明结构简单，固定牢靠，安装稳固性高，拆装简便，且移动打靶时占用空间较少，适合推广使用。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

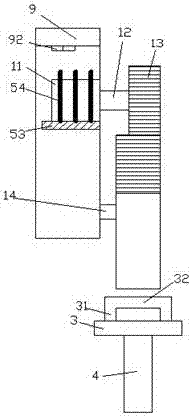

图1为本发明的一种稳固打靶装置内部结构示意图；

图2为本发明的一种稳固打靶装置左视图；

图3为本发明的一种稳固打靶装置安装过程中的结构示意图；

图4为本发明的一种稳固打靶装置安装完成后的结构示意图；

图5为图1中螺栓的仰视图。

具体实施方式

如图1-图5所示，本发明的一种稳固打靶装置，包括平板1、与平板1运动配合连接的操控部2及与操控部2配合连接的靶环部3，所述平板1的上端固定设有固定板9，所述固定板9左右两端内同时设有螺形纹孔91，所述螺形纹孔91内设有螺栓92，所述平板1前端面的上端内设有操控驱动机11，所述平板1前端面的下边设有转向轴14，所述操控驱动机11上运动连接有传动杆12，所述传动杆12上固定设有齿状轮13，所述转向轴14与所述操控部2运动配合连接，所述操控部2包括半圆部21及锁固部22，所述半圆部21外侧设有齿状部，所述半圆部21通过所述齿状部与所述齿状轮13齿接连接，所述锁固部22内左右对等设有贯穿槽23，所述贯穿槽23之间的所述锁固部22内设有导向槽24，所述贯穿槽23上端内侧与所述导向槽24通连设置，所述贯穿槽23下边右侧的所述锁固部22内设有与所述贯穿槽23通连的锁固槽231，所述导向槽24内设有滑接配合的滑接杆25，所述滑接杆25两侧均设有伸进所述贯穿槽23内的锁固块251，所述滑接杆25中端处螺形纹配合连接有螺形杆242，所述螺形杆242上端运动配合连接有锁固驱动机241，所述靶环部3上端设有前后对等设置的两组顶杆31，前后对等的所述顶杆31上端之间设有直杆32，所述靶环部3底部设有靶环4，所述操控驱动机11外围设置有支护器件，所述支护器件包括降震条53以及与所述降震条53固定连接的导热鳍片54。

其中，所述降震条53设置在所述有操控驱动机11的底部且与所述平板1固定设置，所述导热鳍片54固定设置在所述有操控驱动机11的左边和右边，左边和右边的所述导热鳍片54分别设置有三块以上，所述导热鳍片54的底部与所述降震条53固定连接，所述导热鳍片54的顶部高出所述有操控驱动机11，所述降震条53的表面积大于所述有操控驱动机11的底部面积，所述锁固驱动机24外围也设置有所述支护器件，在本发明中所述有操控驱动机11的左边和右边分别均匀设置有三块所述导热鳍片54，所述降震条53用以在打开所述有操控驱动机11时减少所述操控驱动机11产生的震动力，所述导热鳍片54用以在打开所述有操控驱动机11后，对所述有操控驱动机11产生的热量进行吸收并散发，防止所述有操控驱动机11因产生的热量过高而毁坏，所述转向轴14的中端线与所述半圆部21中端线为一条平行线内，从而实现由操控驱动机11控制调节移动，所述锁固驱动机241设于所述锁固部22内且固定连接，从而提高锁定过程中提高滑接杆25移动的稳定性，所述锁固槽231的长宽高与所述直杆32的长宽高同等；所述直杆32的宽度低于所述锁固块251的宽度，从而提高接合后的稳固性。

初始状态时，齿状轮13与半圆部21外部的中端处齿接连接，使操控部2与地面处于垂直状态，同时，滑接杆25上端端面与导向槽24上端上端的锁固部22内顶壁相抵接，此时，锁固块251底端面与锁固槽231的顶端面处于同一水平面。

需要安装时，首先通过螺栓92与螺形纹孔91的螺形纹配合，而将固定板9固定于固定基体内，然后通过移动靶环部3使直杆32与贯穿槽23处于相对的位置，然后通过向上推动靶环部3使直杆32逐渐伸进贯穿槽23内直至与锁固块251底端面相抵接，同时，靶环部3上侧的端面与锁固部22的底端面相抵接，此时，向右推动靶环部3使直杆32朝锁固槽231内移动，直至移动到锁固槽231的最右侧，再然后，通过锁固驱动机241控制螺形杆242转动，使得螺形杆242带动滑接杆25及滑接杆25上的锁固块251向下移动，直至锁固块251底端面与靶环部3的顶端面相抵接，同时，滑接杆25的底端面与导向槽24底部的锁固部22内底壁相抵接，此时控制锁固驱动机241停止转动，完成锁定安装，需要移动打靶时，通过控制操控驱动机11带动传动杆12和齿状轮13转动，使齿状轮13带动半圆部21转动，从而实现移动打靶。

本发明的有益效果是：

1.通过螺栓与螺形纹孔的螺形纹配合，而将固定板固定于固定基体内，从而提高本装置固定时的稳定性，通过直杆与锁固槽的滑接卡接配合，从而提高安装过程中的安装速度，通过锁固块向下移动使得直杆锁定与锁固槽内，从而提高锁定的便捷性及稳固性，便于安装和维护。

2.通过转向轴的中端线与半圆部中端线为一条平行线内，从而实现由操控驱动机控制移动，通过锁固驱动机设于锁固部内且固定连接，从而提高锁定过程中提高滑接杆移动的稳定性，锁固槽的长宽高与直杆的长宽高同等；直杆的宽度低于锁固块的宽度，从而提高接合后的稳固性。

3.本发明结构简单，固定牢靠，安装稳固性高，拆装简便，且移动打靶时占用空间较少，适合推广使用。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
