无线充电LED发光高尔夫球的制作方法

本实用新型属于高尔夫球体技术领域，具体涉及一种无线充电LED发光高尔夫球。

背景技术：

目前市场上很多发光高尔夫发光球在内部电池耗完后，由于其并不能进行充电，故而不能再继续发光使用，容易造成较大的资源浪费，同时采用传统的充电方式也需要破坏高尔夫球表面，从而影响高尔夫球的整体性能，从而也不太实用，如何解决上述技术问题是本技术领域技术人员需要解决的技术难题之一。

技术实现要素：

本实用新型的目的是提供一种结构设置合理，不但可以充电而且不会损伤球体表面的无线充电LED发光高尔夫球。

实现本实用新型目的的技术方案是：一种无线充电LED发光高尔夫球，包括球体，固定在所述球体内的电路板和充电电池，所述充电电池与所述电路板相连接，在所述电路板上固定有发光LED灯，在所述球体内固定有充电电磁线圈，在所述电路板上设有处理电路、与所述处理电路相连接的LED驱动电路，所述充电电磁线圈与所述处理电路相连接且所述充电电磁线圈与所述充电电池相并联，还设有充电器，所述充电器包括充电芯片、与所述充电芯片相连接的电磁充电线圈和与所述充电芯片相连接的插接端子，所述电磁充电线圈与所述充电电磁线圈相配合。

所述发光LED灯为单色或彩色灯体。

所述处理电路的主芯片型号为LTC4120。

所述充电芯片的型号为LTC4125。

本实用新型具有积极的效果：本实用新型的结构设置合理，其在球体内部增设了充电电磁线圈，从而不但可以实现充电功能，而且不会损坏高尔夫球的表面，有利于提高尔夫球的使用寿命，使用稳定性好且适用性强。

附图说明

为了使本实用新型的内容更容易被清楚的理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中：

图1为本实用新型的结构示意图；

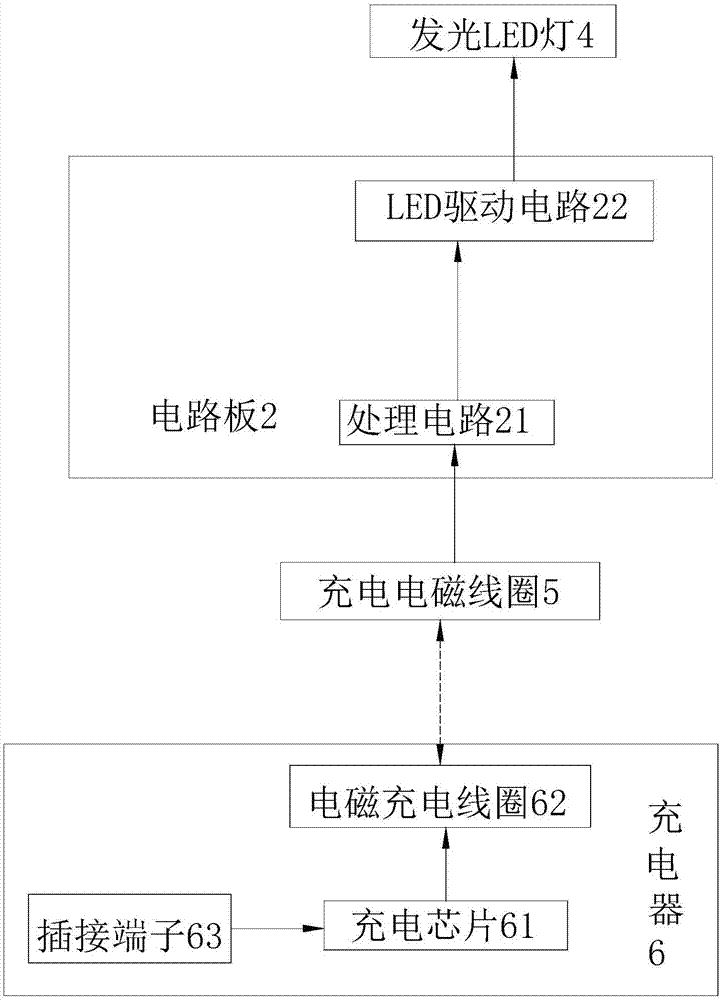

图2为本实用新型的电路结构框图；

图3为本实用新型中电路板的具体电路图；

图4为本实用新型中充电器的具体电路图。

具体实施方式

(实施例1)

图1至图4显示了本实用新型的一种具体实施方式，其中图1为本实用新型的结构示意图；图2为本实用新型的电路结构框图；图3为本实用新型中电路板的具体电路图；图4为本实用新型中充电器的具体电路图。

见图1至图4，一种无线充电LED发光高尔夫球，包括球体1，固定在所述球体1内的电路板2和充电电池3，所述充电电池3与所述电路板2相连接，在所述电路板2上固定有发光LED灯4，在所述球体1内固定有充电电磁线圈5，在所述电路板2上设有处理电路21、与所述处理电路21相连接的LED驱动电路22，所述充电电磁线圈5与所述处理电路21相连接且所述充电电磁线圈5与所述充电电池3相并联，还设有充电器6，所述充电器6包括充电芯片61、与所述充电芯片61相连接的电磁充电线圈62和与所述充电芯片相连接的插接端子63，所述电磁充电线圈与所述充电电磁线圈相配合。在使用时，电磁充电线圈与所述充电电磁线圈接触，通过电磁线圈的感应实现对充电电池的充电。

所述发光LED灯为单色或彩色灯体。

所述处理电路的主芯片型号为LTC4120。

所述充电芯片的型号为LTC4125。

本实用新型的结构设置合理，其在球体内部增设了充电电磁线圈，从而不但可以实现充电功能，而且不会损坏高尔夫球的表面，有利于提高尔夫球的使用寿命，使用稳定性好且适用性强。

显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本实用新型的实质精神所引伸出的显而易见的变化或变动仍属于本实用新型的保护范围。
