一种小圆机的制作方法

本实用新型涉及纺织领域，更具体的涉及一种小圆机。

背景技术：

目前市面上的小圆机包括针筒9和提花针，提花针包括提花针主体2、针踵6、复位片11、选针齿3和导针头1，提花针在工作时选针器将对应高度的选针齿3压下，提花针主体2朝向针筒9中心一侧移动，由于提花针的针踵6被固定在针筒9上，使提花针主体2向朝向针筒9的一侧弯曲，从而带动连接在导针头1上的挺针片13朝向针筒9一侧移动，使挺针片13的下针踵6离开挺针三角，使挺针片13和舌针不再随挺针三角上升下降，完成一次提花，随后在复位片11和复位三角12的配合使提花针复位，这样的工作过程导致，提花针主体2一直在被连续不断的弯曲，容易造成提花针负荷断裂，不仅降低了生产效率，又增加了生产成本。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种能避免提花针弯曲断裂的小圆机。

为实现上述目的，本实用新型提供了如下技术方案：一种小圆机，包括提花针和针筒，提花针包括针踵、选针齿、导针头和提花针主体，所述针筒上设置有固定孔，所述固定孔包括前固定孔壁、后固定孔壁和下固定孔壁，所述下固定孔壁上设置有弧形槽，所述针踵为与弧形槽配合的弧形片，所述前固定孔壁上固定有抵针片，所述抵针片对应与前固定孔壁固定的另一端与提花针主体接触。

通过采用上述方案，通过提花针针踵和下固定孔壁上的弧形槽配合，使提花针能绕着针踵旋转一定的角度，避免提花针弯曲，从而防止提花针断裂，提高了生产效率。

进一步改进设置为：所述选针齿相对提花针主体的另一端为弧形。

通过采用上述方案，使得选针器上的选针刀向下压选针齿时，通过选针齿的弧形导向，减小选针器对选针齿垂直的力，避免选针齿被选针器打断或者变形。

进一步改进设置为：所述针筒上对应导针头处设置有复位弹簧，所述复位弹簧一端与针筒固定，另一端与导针头接触。

通过采用上述方案，实际工作中挺针片底部与提花针导针头上的孔是配合的，能避免提花针被选针器压下时，由于提花针复位片被复位三角卡住，使导针头上的孔被拉开，导致提花针无法控制挺针片移动，出现漏针的现象。

进一步改进设置为：所述复位弹簧上设置有受力器，所述受力器上设置有凹槽，所述导针头可沿凹槽滑动。

通过采用上述方案，通过受力器与提花针的导针头受力配合，能有效的避免在高速旋转的工作环境下由于复位弹簧和提花针导针头受力面积小，复位弹簧容易滑向一旁的问题。

进一步改进设置为：所述复位弹簧与针筒垂直固定。

通过采用上述方案，使复位弹簧对提花针导针头只产生垂直的力，使提花针不会上下晃动，避免花针。

综上所述本实用新型一种小圆机，通过使针踵可沿下固定孔壁上的弧形槽旋转，解决提花针不断弯曲而断裂的问题，提高生产效率，又通过采用复位弹簧替换复位片和复位三角对提花针复位，解决提花针被选针器压下时，由于提花针复位片被复位三角卡住，使导针头上的孔被拉开，导致提花针无法控制挺针片移动，出现漏针的问题，进一步提高生产稳定性。

附图说明

图1为现有技术中提花针和针筒配合结构示意图；

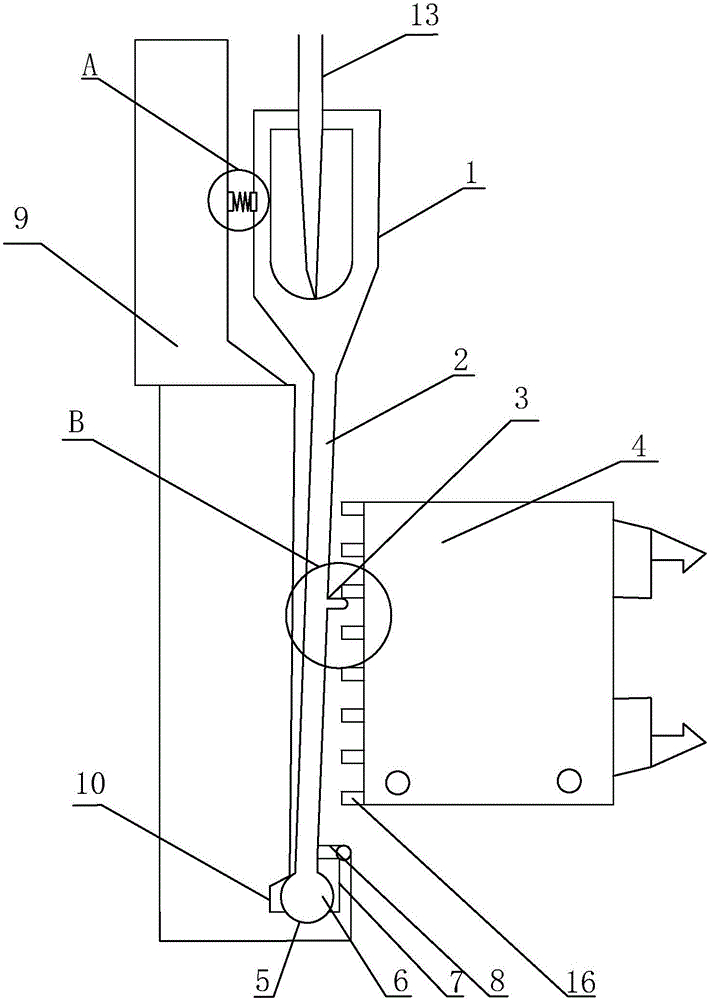

图2为本实用新型提花针和针筒配合结构示意图；

图3为图2中B部放大图；

图4为图2中A部放大图；

图5为复位弹簧结构示意图。

附图说明1、导针头；2、提花针主体；3、选针齿；4、电子控制主体；5、下固定孔壁；6、针踵；7、前固定孔壁；8、抵针片；9、针筒；10、后固定孔壁；11、复位片；12、复位三角；13、挺针片；14、复位弹簧；15、受力器；16、选针刀。

具体实施方式

参照图2至图5对本实用新型一种小圆机实施例做进一步说明。

一种小圆机，包括提花针和针筒9，提花针包括针踵6、选针齿3、导针头1和提花针主体2，所述针筒9上设置有固定孔，所述固定孔包括前固定孔壁7、后固定孔壁10和下固定孔壁5，所述下固定孔壁5上设置有弧形槽，所述针踵6为与弧形槽配合的弧形片，所述前固定孔壁7上固定有抵针片8，所述抵针片8对应与前固定孔壁7固定的另一端与提花针主体2接触，所述选针齿3相对提花针主体2的另一端为弧形，所述针筒9上对应导针头1处设置有复位弹簧14，所述复位弹簧14一端与针筒9固定，另一端与导针头1接触，所述复位弹簧14上设置有受力器15，所述受力器15上设置有凹槽，所述导针头1与凹槽滑动连接，所述复位弹簧14与针筒9垂直固定。

工作过程：提花针是否参与工作是由选针器控制的，选针器包括选针刀16和电子控制主体4，当提花针未被选针器上的选针刀16压下时，提花针不工作，小圆机正常工作成圈，当选针器上的选针刀16压下对应高度的选针齿3时，通过选针齿3的弧形导向，选针刀16能轻松快速压下选针齿3，提花针针踵6沿着下固定孔壁5上的弧形槽旋转一定角度，复位弹簧14被压紧，导针头1带动挺针片13朝向针筒9一侧移动，挺针片13下针踵6被移出挺针三角，挺针片13和舌针不再工作，完成一次提花；随着针筒9带动提花针转动，而选针器是固定不动的，选针器不再作用提花针，此时复位弹簧14复位，将提花针推向远离针筒9的方向，针踵6沿着下固定孔壁5上的弧形槽旋转一定角度，提花针复位，完成整个提花过程。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
