一种建筑施工现场用搅拌装置的制作方法

本实用新型涉及施工设备技术领域，具体为一种建筑施工现场用搅拌装置。

背景技术：

目前，随着科技的发展，人们生活水平的提高，人们对基础建设的要求也越来越高，所以我们需要进行建筑施工来满足人们的需求，建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程。在建筑现场中，混泥土的制备是最重要的基础之一，混凝土需要搅拌配置，所以搅拌装置很重要，在现有的一些装置里面，搅拌速率不可调，搅拌需要频繁加水，这是其需要改进的问题。

技术实现要素：

本实用新型的目的在于提供一种建筑施工现场用搅拌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑施工现场用搅拌装置，包括壳体、支座；所述的壳体的两侧安装有侧板；所述的壳体的内部设置有转轴；所述的转轴通过两侧板与支座相连接；所述的转轴位于两侧板之间的部分表面焊接有搅拌棒；所述的两根搅拌棒之间设置有喷水口；所述的转轴在一侧板与其相邻的支座之间的中央位置安装有皮带轮；所述的皮带轮侧面表面连接有皮带；所述的皮带的另一端套在变频电机轴的表面；所述的变频电机轴与变频电机一端面中央位置相连接；所述的变频电机侧面与变频电机座的顶面相连接；所述的壳体正面中间位置设置有物料出口板。

优选的，所述的转轴与支座内侧上部相连接；所述的转轴与支座相接处设置有圆锥滚子轴承；所述的转轴穿过一支座的端面中央位置开有进水口。

优选的，所述的搅拌棒均匀成圆周排列在转轴位于两侧板之间的部分表面；所述的喷水口呈直线排列在转轴位于两侧板之间的部分表面。

优选的，所述的皮带轮两端设置有凸沿；所述的转轴穿过皮带轮的中心位置；所述的支座的底面连接有底板。

优选的，所述的物料出口板的下侧设有倾斜板；所述的倾斜板与壳体正面焊接；所述的物料出口板正面的一侧安装有把手。

与现有技术相比，本实用新型的有益效果是：本实用新型采用变频电机，变频电机可以通过改变电压频率，进而改变电机的转动速度，变频电机输出端连接有变频电机轴，变频电机轴通过皮带与皮带轮相连接，皮带轮套在转轴上，转轴转实现搅拌棒转，完成搅拌工作，实现搅拌的速率可调；采用喷水口，喷水口与进水口相关联，转轴中空，水管与进水口连接，搅拌用水通过进水口、转轴、喷水口进入，实现边搅拌边加水，便于物料的搅拌。

附图说明

图1为本实用新型结构示意图；

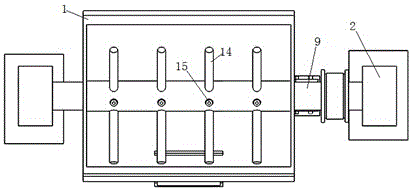

图2为本实用新型俯视图。

图中：1、壳体；2、支座；3、进水口；4、底板；5、变频电机；6、变频电机座；7、变频电机轴；8、皮带；9、转轴；10、皮带轮；11、倾斜板；12、物料出口板；13、把手；14、搅拌棒；15、喷水口；16、侧板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：包括壳体1、支座2；所述的壳体1的两侧安装有侧板16；所述的壳体1的内部设置有转轴9；所述的转轴9通过两侧板16与支座2相连接；所述的转轴9位于两侧板16之间的部分表面焊接有搅拌棒14；所述的两根搅拌棒14之间设置有喷水口15；所述的转轴9在一侧板16与其相邻的支座2之间的中央位置安装有皮带轮10；所述的皮带轮10侧面表面连接有皮带8；所述的皮带8的另一端套在变频电机轴7的表面；所述的变频电机轴7与变频电机5一端面中央位置相连接；所述的变频电机5侧面与变频电机座6的顶面相连接；所述的壳体1正面中间位置设置有物料出口板12；所述的转轴9与支座2内侧上部相连接；所述的转轴9与支座2相接处设置有圆锥滚子轴承；所述的转轴9穿过一支座2的端面中央位置开有进水口3；所述的搅拌棒14均匀成圆周排列在转轴9位于两侧板16之间的部分表面；所述的喷水口15呈直线排列在转轴9位于两侧板16之间的部分表面；所述的皮带轮10两端设置有凸沿；所述的转轴9穿过皮带轮10的中心位置；所述的支座的底面连接有底板4；所述的物料出口板12的下侧设有倾斜板11；所述的倾斜板11与壳体1正面焊接；所述的物料出口板12正面的一侧安装有把手13。

本实用新型在具体实施时，将要搅拌的物料倒入壳体1，水管与进水口3相连接；启动装置，变频电机5转动，输出扭矩，变频电机5输出端连接有变频电机轴7，变频电机轴7通过皮带8与皮带轮10相连接，皮带轮10套在转轴9上，搅拌棒14焊接在转轴9上，转轴9转实现搅拌棒14转，完成搅拌工作，变频电机5的速率可调，调整变频电机5的转速，可以实现搅拌的速率的调节；喷水口15与进水口3相关联，转轴9中空，水管与进水口3连接，搅拌用水通过进水口3、转轴9、喷水口15进入，实现边搅拌边加水，便于物料的搅拌，有利于搅拌工作的进行。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
