一种搅拌车用车斗的制作方法

本实用新型涉及搅拌车部件领域，特别涉及一种搅拌车用车斗。

背景技术：

混凝土搅拌车主要包括搅拌罐及其辅助支撑部件组成，搅拌罐是混凝土的装载容器，搅拌车还包括进料斗和出料槽，沙和砂石通过进料斗进入搅拌罐被搅拌成混凝土。为了筛选细沙石过滤掉粗砂石，实际中常通过在进料斗内位于其进料口处安置一个过滤网筛而实现细石的筛检。

例如申请号为201320479546.0的中国专利，其公开了一种混凝土料斗过滤网，包括围板、隔板组和圆钢，隔板组通过至少两根圆钢穿接，并通过围板将隔板组和圆钢固定，在围板上还焊有接连接板和连接轴。

细砂的筛检允许过滤网筛仅能具有一定的网孔孔径，而当过滤网筛上过滤出较多粗砂石时，容易堵塞大部分网孔，致使细沙石不能通过网孔进而流入到进料斗中被筛检出，具有过滤效率低的缺点。

技术实现要素：

本实用新型的目的是提供一种搅拌车用车斗，过滤网筛一端转动引起粗砂石在筛网上移动，进而不会发生堵塞网孔，便于细砂石流到车斗内，提高筛检效率。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种搅拌车用车斗，包括具有进料口和出料口的斗体，所述斗体位于进料口处设有过滤网筛，所述过滤网筛包括网架和安装于网架内的筛网，所述网架一端转动连接于斗体内壁，所述斗体与所述网架另一端设有驱动该端转动的驱动部件。

通过采用上述技术方案，驱动部件驱动网架一端转动，当过滤网筛倾斜时，粗砂石在筛网上向过滤网筛的倾斜下端移动，进而不会发生堵塞网孔，便于细砂石流到车斗内，提高筛检效率。

本实用新型进一步设置为：所述驱动部件包括一端转动连接于网架且另一端连接有凸轮机构的传动杆和通过凸轮机构驱动传动杆在竖直方向上运动的驱动件。

通过采用上述技术方案，驱动件通过凸轮机构驱动传动杆上下移动，传动杆连接着网架，因此能够驱动过滤网筛转动。

本实用新型进一步设置为：所述凸轮机构包括穿设斗体的转动杆和同轴连接于转动杆的凸轮，所述驱动件为转动连接于转动杆的电机。

通过采用上述技术方案，实现电机通过凸轮和转动杆驱动传动杆上下移动。

本实用新型进一步设置为：所述传动杆一端连接有套环，所述凸轮侧面位于边缘处固定连接有凸杆，所述套环与凸杆呈套接设置。

通过采用上述技术方案，套环套接在凸杆上并能够发生转动，从而实现传动杆转动连接在凸轮上，凸轮旋转时具有最高点和最低点，就能够实现推动传动杆至下方位置和拉动传动杆至上方位置，此过程中网架一端发生上下运动。

本实用新型进一步设置为：所述传动杆与网架之间设置有弹簧，所述弹簧一端固定连接于传动杆，另一端转动连接于网架。

通过采用上述技术方案，由于网架的转动方式为以连接在车斗内壁一端为支点而发生旋转，因此另一端与车斗内壁垂直距离是改变的，弹簧具有一定的弹性性能，能够在传动杆与网架之间伸长或者收缩，能够适应网架的转动时发生一定角度的倾斜。

本实用新型进一步设置为：所述斗体开设有与网架呈同等高的开口，斗体转动连接有可封闭开口的开合板。

通过采用上述技术方案，打开卡合板能够使得粗砂石的流出。

本实用新型进一步设置为：述开合板上连接有套口，所述斗体外壁设有与套口相适配的挂钩。

通过采用上述技术方案，当挂钩勾在套口时实现开合板封闭开口，防止细沙石从开口中流出，而当套口从挂钩中取下时实现两者分离，开口打开，方便粗砂石排出车斗。

综上所述，本实用新型具有以下优点：过滤网筛的持续摆动使得粗砂石发生滚动从而不会堵塞网孔，便于细砂石的流通率，提高筛检效果，同时弹簧形变发生倾斜适应网架一端的转动。

附图说明

图1为实施例的立体示意图；

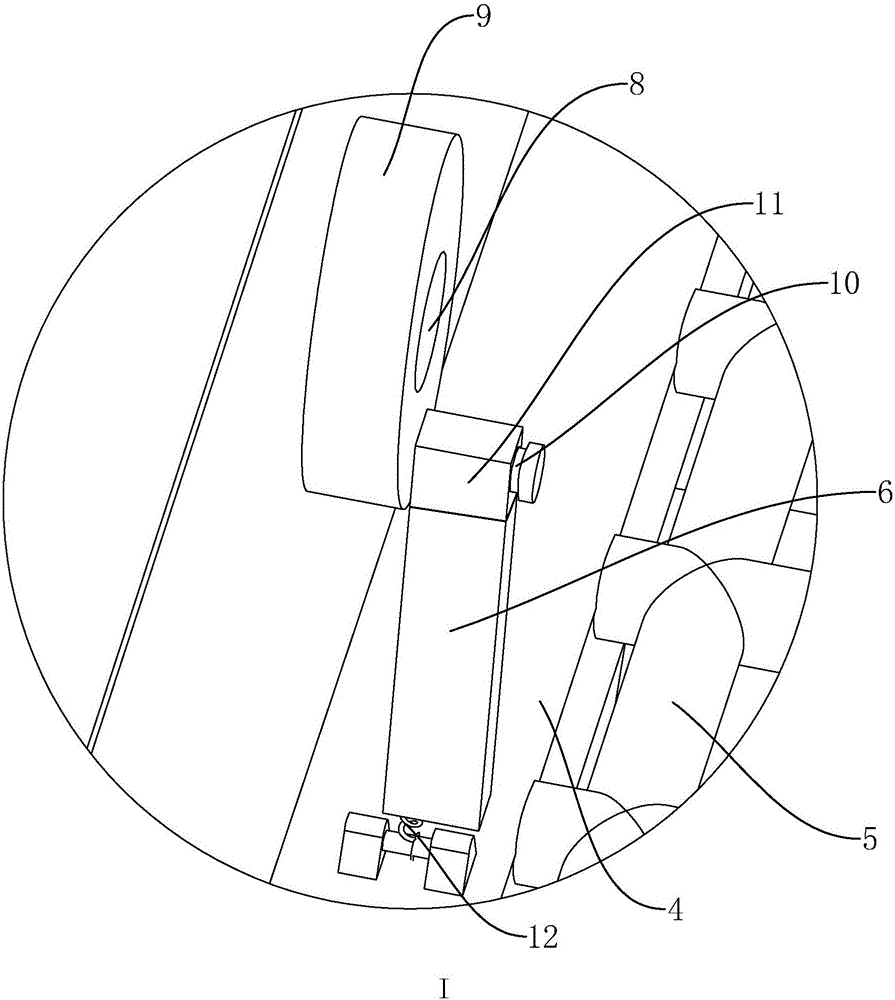

图2为图1中I部的放大图；

图3为实施例另一角度的立体示意图；

图4为图3中II部的放大图。

附图标记：1、斗体；2、进料口；3、开口；4、网架；5、筛网；6、传动杆；7、驱动件；8、转动杆；9、凸轮；10、凸杆；11、套环；12、弹簧；13、开合板；14、挂钩；15、套口。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种搅拌车用车斗，如图1所示，包括斗体1，斗体1上方开设有进料口2，斗体1下方开设有出料口。在斗体1的开口3处安装有过滤网筛，过滤网筛包括网架4和安装在网架4内的筛网5。网架4一端转动连接在斗体1的内壁，而另一端的上部连接有驱动其转动的驱动部件。

参见图2-4，驱动部件包括驱动件7、凸轮机构和传动杆6，具体如下设置：在斗体1内贴合其内壁设有呈竖直设置的传动杆6，传动杆6的下端固定连接有一弹簧12，在网架4对应弹簧12位置设置有转动座，转动座包括转动连接在网架4上的转动轴，弹簧12背离传动杆6一端固定连接在转动轴上。

斗体1外安装有安装架，驱动件7为电机，电机通过紧固件固定连接在安装架上；凸轮机构包括转动杆8和凸轮9，其中转动杆8一端穿设出斗体1同轴连接电机输出轴，另一端穿设入斗体1内同轴连接于凸轮9；凸轮9背离斗体1内壁一侧靠近边缘处固定连接有圆柱状凸杆10，传动杆6的上端固定连接有套环11，套环11套设在凸杆10上，套环11轴向受限于凸杆10端部的凸帽。

在斗体1贴合传动杆6一侧开设有与过滤网筛呈同高度设置的开口3，同时在开口3处转动连接有一开合板13，开合板13下端转动连接于开口3的下方；开合板13上连接有一个绳索，绳索另一端固定连接有套口15，同时在斗体1外位于开口3上方位置固定连接有挂钩14，挂钩14勾在套口15内时实现开合板13封闭开口3。

具体筛选细沙石的操作过程为：粗细砂石从进料口2被装入斗体1内，一部分细沙石通过过滤网筛进入到斗体1斗下方并从出料口流出；同时在电机的驱动力下，转动杆8发生转动，凸轮9发生转动，当凸杆10转动到上方时，传动杆6向上运动使得网架4一端转动到上方，而当凸杆10转动到下方时，传动杆6向下运动使得网架4转动到下方，期间由于过滤网筛能够上下往复移动使得粗砂石移动，进而不会发生堵塞网孔，从而便于细砂石流下，提高筛检效率。一批筛选完毕后取下挂钩14使得开口3打开便于工作人员取出粗砂石。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
