本实用新型涉及玻璃纤维墙板领域,特别是涉及一种防断裂抗震型玻璃纤维保温墙板。
背景技术:
墙板由墙和楼板组成承重体系的房屋结构。墙板既作承重构件,又作房间的隔断,是居住建筑中最常用且较经济的结构形式,多用于住宅、公寓、也可用于办公楼、学校等公用建筑。 墙板结构的承重墙可用砖、砌块、预制或现浇混凝土做成。
然而现有的墙板多注重承重能力,而忽视了其他方面,例如保温性能不佳、墙板过于厚重、墙板易断裂、抗震性能较差等等,不利于安全长久使用。
技术实现要素:
本实用新型主要解决的技术问题是提供一种防断裂抗震型玻璃纤维保温墙板,通过采用玻璃纤维作为墙板的加强层,增加了墙板的保温性能,同时配合螺纹筋、拉结筋、伸缩缝和抗裂条使用,极大地增强了墙板的防断裂性能,起到了很好的抗震功能,结构新颖、轻质保温、安全抗震、拆装便捷、方便实用,在防断裂抗震型玻璃纤维保温墙板的普及上有着广泛的市场前景。
为解决上述技术问题,本实用新型提供一种防断裂抗震型玻璃纤维保温墙板,包括:墙板本体、外玻璃纤维加强层、内玻璃纤维加强层、若干螺纹筋、若干第一拉结筋、若干第二拉结筋、若干伸缩缝和若干抗裂条,所述外玻璃纤维加强层覆盖所述墙板本体的外表面,所述内玻璃纤维加强层平行于所述外玻璃纤维加强层设置在所述墙板本体的内部,所述若干螺纹筋竖直设置在所述墙板本体的内部,所述若干第一拉结筋、所述若干第二拉结筋分别水平设置在所述墙板本体的内部,所述第一拉结筋设置在所述若干螺纹筋之间,所述第二拉结筋贯穿所述若干螺纹筋,所述若干伸缩缝竖直设置在所述墙板本体靠近所述外玻璃纤维加强层的一面,所述若干抗裂条竖直设置在所述墙板本体的侧面。
在本实用新型一个较佳实施例中,所述墙板本体的一个侧面设置有榫头,另一侧面设置有与所述榫头相配合的榫槽。
在本实用新型一个较佳实施例中,所述外玻璃纤维加强层、所述内玻璃纤维加强层均呈网格状。
在本实用新型一个较佳实施例中,所述若干螺纹筋为螺纹状且螺纹外径由中间向上依次递减、由中间向下依次递减。
在本实用新型一个较佳实施例中,所述若干第一拉结筋、所述若干第二拉结筋的两端均设置有弯勾。
在本实用新型一个较佳实施例中,所述若干第一拉结筋的长度小于所述若干螺纹筋之间的最小距离。
在本实用新型一个较佳实施例中,所述若干第二拉结筋的长度大于所述若干螺纹筋之间的最大距离。
在本实用新型一个较佳实施例中,所述若干伸缩缝中填充有柔性粘结材料。
在本实用新型一个较佳实施例中,所述若干抗裂条为抗裂砂浆。
在本实用新型一个较佳实施例中,所述防断裂抗震型玻璃纤维保温墙板的抗震等级大于8.0。
本实用新型的有益效果是:本实用新型防断裂抗震型玻璃纤维保温墙板通过采用玻璃纤维作为墙板的加强层,增加了墙板的保温性能,同时配合螺纹筋、拉结筋、伸缩缝和抗裂条使用,极大地增强了墙板的防断裂性能,起到了很好的抗震功能,结构新颖、轻质保温、安全抗震、拆装便捷、方便实用,在防断裂抗震型玻璃纤维保温墙板的普及上有着广泛的市场前景。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其它的附图,其中:
图1是本实用新型的防断裂抗震型玻璃纤维保温墙板一较佳实施例的正视剖面结构示意图;

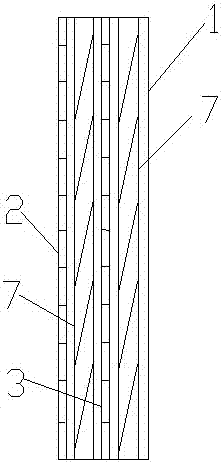

图2是本实用新型的防断裂抗震型玻璃纤维保温墙板一较佳实施例的侧视结构示意图;
图3是本实用新型的防断裂抗震型玻璃纤维保温墙板一较佳实施例的俯视结构示意图。
具体实施方式
下面将对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
请参阅图1-图3,本实用新型实施例包括:
一种防断裂抗震型玻璃纤维保温墙板,包括:墙板本体1、外玻璃纤维加强层2、内玻璃纤维加强层3、若干螺纹筋4、若干第一拉结筋501、若干第二拉结筋502、若干伸缩缝6和若干抗裂条7。
所述外玻璃纤维加强层2覆盖所述墙板本体1的外表面,所述内玻璃纤维加强层3平行于所述外玻璃纤维加强层2设置在所述墙板本体1的内部,既起到了加固墙体的作用,又在增加较少质量的情况下实现了极佳的保温功能;所述若干螺纹筋4竖直设置在所述墙板本体1的内部,螺纹筋4竖直设置且包裹部分墙板,在增加墙板坚固度的同时提高了防断裂性能;所述若干第一拉结筋501、所述若干第二拉结筋502分别水平设置在所述墙板本体1的内部,所述第一拉结筋501设置在所述若干螺纹筋4之间,所述第二拉结筋502贯穿所述若干螺纹筋4,第一拉结筋501用于拉结螺纹筋4之间的墙体结构,第二拉结筋502用于拉结螺纹筋4周边的墙体结构,有效防止开裂;所述若干伸缩缝6竖直设置在所述墙板本体1靠近所述外玻璃纤维加强层2的一面,所述若干抗裂条7竖直设置在所述墙板本体1的侧面,进一步增强了墙板的防断裂抗震性能。
优选地,所述墙板本体1的一个侧面设置有榫头101,另一侧面设置有与所述榫头101相配合的榫槽102,在安装和拆卸墙板时方便快捷。
优选地,所述外玻璃纤维加强层2、所述内玻璃纤维加强层3均呈网格状,受力均匀、结构牢固。
优选地,所述若干螺纹筋4为螺纹状且螺纹外径由中间向上依次递减、由中间向下依次递减,增加中间的受力程度,有效防止墙板断裂。
优选地,所述若干第一拉结筋501、所述若干第二拉结筋502的两端均设置有弯勾。
优选地,所述若干第一拉结筋501的长度小于所述若干螺纹筋4之间的最小距离。
优选地,所述若干第二拉结筋502的长度大于所述若干螺纹筋4之间的最大距离。
优选地,所述若干伸缩缝6中填充有柔性粘结材料,有助于提高墙板的抗震性能。
优选地,所述若干抗裂条7为抗裂砂浆。
优选地,所述防断裂抗震型玻璃纤维保温墙板的抗震等级大于8.0。
本实用新型防断裂抗震型玻璃纤维保温墙板的有益效果是:
通过采用玻璃纤维作为墙板的加强层,增加了墙板的保温性能,同时配合螺纹筋、拉结筋、伸缩缝和抗裂条使用,极大地增强了墙板的防断裂性能,起到了很好的抗震功能,结构新颖、轻质保温、安全抗震、拆装便捷、方便实用。
以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
