一种新型轻型地板的制作方法

本实用新型涉及地板技术领域，具体为一种新型轻型地板。

背景技术：

随着人们对居住环境的越来越重视，对装修材料的选用也在不断提升，地板是装修中受到广大人们欢迎的一种材料，地板主要分别木制地板和复合地板，大部分木板和复合板的重量都比较重，铺设时较为不便。

1、现有的地板大多只由装饰层和基层组成，这种机结构的支撑强度较差，在受到较大外力的情况下容易发生断裂，降低了地板的使用寿命；

2、现有的地板在安装时，地板与地板之间容易产生松动，在地板上走动的时候容易发出噪音，衔接不够稳定。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型轻型地板，解决了现有的地板支撑强度较差的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种新型轻型地板，包括顶板、侧板、底板、抗震装置和组合装置，侧板固定安装在顶板的两侧，底板固定安装在侧板的下端，抗震装置固定安装在顶板和底板之间，组合装置固定安装在侧板的外表面。

抗震装置包括第一支杆，第一支杆的后端固定安装有第二支杆，第一支杆和第二支杆之间填充有泡沫球，第一支杆和第二支杆的下端固定安装有中空板，中空板的内部开设有圆槽。

作为本实用新型的一种优选技术方案，组合装置包括安装座，安装座的内部开设有卡接槽。

作为本实用新型的一种优选技术方案，侧板的一侧固定安装有卡杆，卡杆的一端固定安装有橡胶头。

作为本实用新型的一种优选技术方案，卡杆和橡胶头与卡接槽之间相适配，且卡杆和橡胶头的数量均为四组。

作为本实用新型的一种优选技术方案，第一支杆和第二支杆呈x形设置，且第一支杆和第二支杆均为木杆。

作为本实用新型的一种优选技术方案，泡沫球位于第一支杆和第二支杆之间的两侧，且泡沫球的材质为聚苯乙烯泡沫。

作为本实用新型的一种优选技术方案，顶板、侧板和底板均为轻质木板。

(三)有益效果

与现有技术相比，本实用新型提供了一种新型轻型地板，具备以下有益效果：

1、该新型轻型地板，通过设置抗震装置，顶板受到压力时，第一支杆和第二支杆配合对压力进行均匀承受，泡沫球对第一支杆和第二支杆的缝隙进行填充，保证第一支杆和第二支杆受力时不会晃动，中空板对压力进行吸收，并通过圆槽卸力，使压力得到分散，能够使压力有效地吸收，提高了该地板的抗震抗压能力，同时减轻了该地板的重量。

2、该新型轻型地板，通过设置组合装置，将侧板一侧的卡杆和橡胶头一同插入另一地板的卡接槽中，插到卡接槽底部时，橡胶头的弹力特性使其与卡接槽紧紧贴合，使地板和地板之间组合更加密实，提高了地板之间的牢固性能，且具有低躁的性能。

附图说明

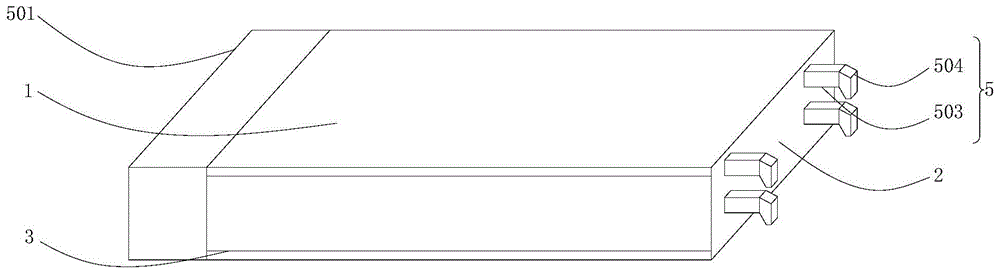

图1为本实用新型结构示意图；

图2为本实用新型的剖视结构示意图；

图3为本实用新型的图2中a处放大结构示意图；

图4为本实用新型的中空板结构示意图。

图中：1、顶板；2、侧板；3、底板；4、抗震装置；401、第一支杆；402、第二支杆；403、泡沫球；404、中空板；405、圆槽；5、组合装置；501、安装座；502、卡接槽；503、卡杆；504、橡胶头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-4，本实用新型提供以下技术方案：一种新型轻型地板，包括顶板1、侧板2、底板3、抗震装置4和组合装置5，侧板2固定安装在顶板1的两侧，底板3固定安装在侧板2的下端，抗震装置4固定安装在顶板1和底板3之间，组合装置5固定安装在侧板2的外表面。

抗震装置4包括第一支杆401，第一支杆401的后端固定安装有第二支杆402，第一支杆401和第二支杆402之间填充有泡沫球403，第一支杆401和第二支杆402的下端固定安装有中空板404，中空板404的内部开设有圆槽405。

本实施方案中，当顶板1受力时，压力对第一支杆01和第二支杆402进行压迫，第一支杆401和第二支杆402能够对力进行承受，泡沫球403使第一支杆401和第二支杆402之间的缝隙得到填充，对第一支杆401和第二支杆402起到一定缓震作用，防止一支杆401和第二支杆402发生形变，能够替代较重的材料，接着中空板404对压力进行吸收，并通过圆槽405进行卸力，圆槽405的开设同时降低了该地板的重量，通过对称设置的抗震装置4，能够使压力有效地吸收，提高了该地板的抗震抗压能力，同时减轻了该地板的重量。

具体的，组合装置5包括安装座501，安装座501的内部开设有卡接槽502。

本实施例中，安装座501和卡接槽502便于卡杆503和橡胶头504能够插入固定。

具体的，侧板2的一侧固定安装有卡杆503，卡杆503的一端固定安装有橡胶头504。

本实施例中，对地板进行组合时，将一组地板的卡杆503和橡胶头504对准另一组地板的卡接槽502，并插入，橡胶头504进入卡接槽502后，先是产生形变，当完全插入卡接槽502底部时，橡胶头504恢复原状，并与卡接槽502相互卡紧，且卡接牢固，使地板与地板之间不会产生松动，在地板受到压力时，橡胶头504能够防止衔接处发出噪音，提高了地板之间的牢固性能，且具有低躁的性能。

具体的，卡杆503和橡胶头504与卡接槽502之间相适配，且卡杆503和橡胶头504的数量均为四组。

本实施例中，卡杆503和橡胶头504插入卡接槽502后，橡胶头504会受压力挤压产生形变，当到达卡接槽502底部时，橡胶头504恢复原状，使卡杆503与卡接槽502卡紧。

具体的，第一支杆401和第二支杆402呈x形设置，且第一支杆401和第二支杆402均为木杆。

本实施例中，x形设置能够最大限度提高第一支杆401和第二支杆402的支撑强度。

具体的，泡沫球403位于第一支杆401和第二支杆402之间的两侧，且泡沫球403的材质为聚苯乙烯泡沫。

本实施例中，聚笨乙烯泡沫制成的泡沫球403重量轻，缓震效果好，能够吸收一部分的压力，为第一支杆401和第二支杆402提供支撑。

具体的，顶板1、侧板2和底板3均为轻质木板。

本实施例中，使该地板的重量得到大大减轻，达到轻质化的效果。

本实用新型的工作原理及使用流程：当顶板1受力时，压力对第一支杆01和第二支杆402进行压迫，第一支杆401和第二支杆402能够对力进行承受，泡沫球403使第一支杆401和第二支杆402之间的缝隙得到填充，对第一支杆401和第二支杆402起到一定稳定作用，防止一支杆401和第二支杆402发生形变，能够替代较重的材料，接着中空板404对压力进行吸收，并通过圆槽405进行卸力，对地板进行组合时，将一组地板的卡杆503和橡胶头504对准另一组地板的卡接槽502，并插入，橡胶头504进入卡接槽502后，完成固定，且卡接牢固，使地板与地板之间不会产生松动，在地板受到压力时，橡胶头504能够防止衔接处发出噪音。
